機能
時刻歴応答解析結果をテキストファイルに出力します。応答結果のすべて、または最大/最小値のみを出力することができます。
呼出
リボンメニュー：結果 > 時刻歴 > 時刻歴 > 時刻歴結果 > 時刻歴応答解析テキスト

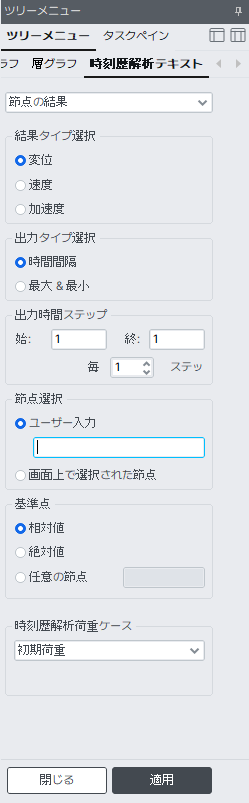

入力
節点の結果/要素の結果(トラス、梁、平面応力/平面ひずみ、ソリッド)/ 要素の結果(板）/境界非線形要素の結果
出力する時刻歴解析結果の対象を指定します。節点、トラス、梁、平面応力/平面ひずみ、ソリッド、板要素、または境界非線形要素を選択することができます。
以下のように設定する場合は塑性率結果も一緒に出力することができます。
・ 対象：要素の結果(トラス、梁、平面応力/平面ひずみ、ソリッド)
・ 項目の選択：断面力
・ 出力形式の選択：最大＆最小
項目の選択
出力する時刻歴解析結果の種類を選択します。節点の変位(速度、加速度)、トラス、梁、平面応力/平面ひずみ、ソリッド、板要素の断面力(応力度)を出力することができます。
出力形式の選択
解析結果の出力方法を指定します。
時間間隔 : 解析結果の全時刻歴と最大/最小値
最大＆最小 : 出力時間間隔で設定した時間範囲で最大/最小値を出力
出力時間間隔
解析結果から出力する時間の範囲と間隔を指定します。
節点(要素)の選択
解析結果を出力する対象を指定します。
ユーザー入力 : ユーザーが入力した節点(要素)番号に対して出力します。
画面上で選択された節点(要素) : モデル画面で選択されている節点(要素)に対して出力します。
基準点
変位(速度、加速度)の基準点を選択します。(節点の結果を選択した場合)
相対値 : 支持点(固定点)からの相対変位・速度・加速度
絶対値 : 絶対変位・速度・加速度
任意の節点 : 任意の節点からの相対変位・速度・加速度
時刻歴応答解析荷重ケース
時刻歴応答解析結果を出力する時刻歴荷重ケースを選択します。
