機能
時刻歴応答解析の結果をグラフに出力します。スマートグラフ機能を用いて非線形特性の結果を確認します。
既存のグラフに比べて、より簡単な操作で結果を確認でき結果閲覧の便宜機能が搭載されています。
呼出
リボンメニュー：結果 > 時刻歴 > 時刻歴 > 時刻歴グラフ > スマートグラフ 非線形特性
入力

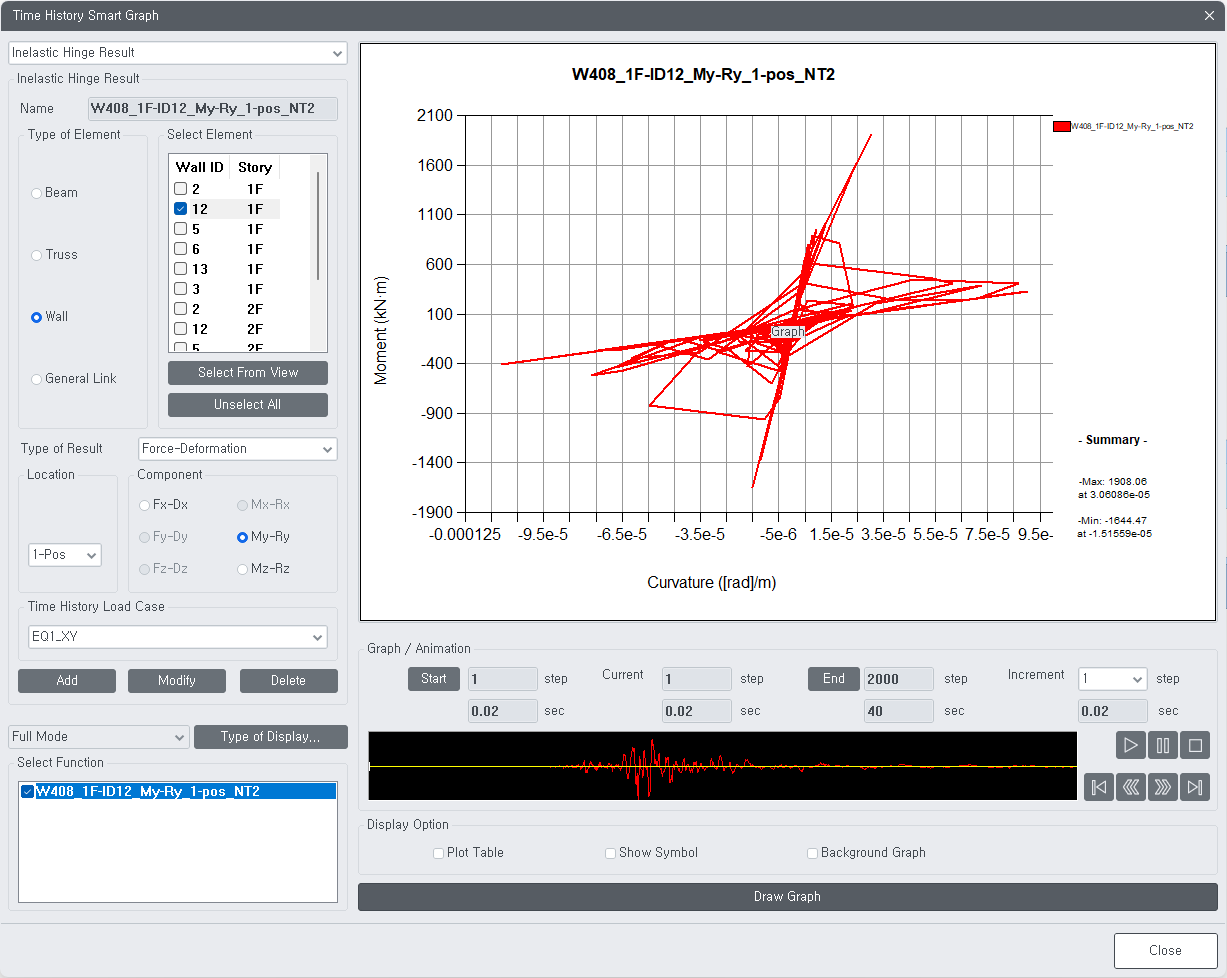

時刻歴応答解析スマートグラフ(非線形特性)ダイアログボックス
非線形特性
名称 : グラフ関数の名称は下記のルールで自動的に与えられます。
Ex) B1_Hyst_My-Ry_I-end_NT2
"B1" : 梁要素番号1
"Hyst" : 非線形特性
"My-Ry" : グラフ結果成分
"I-end" : I端
"NT2" : 時刻歴解析荷重ケース番号
要素タイプ: 非線形特性の要素タイプのを選択します。要素タイプには梁‐柱、トラス、壁(CRB)、汎用リンクがあります。
要素選択 : 非線形特性の要素番号が現れ、選択することができます。
選択した要素表示ボタンをクリックすると、選択した要素を表示します。
全選択解除ボタンをクリックすると、選択した全ての要素が解除されます。
結果種類 :
[力-変位]、[力]、[変位]から選択します。
[力-変位] : 縦軸-応力、横軸-変形のグラフを出力します。
[力] : 縦軸-応力、横軸-時間のグラフを出力します。
[変位] : 縦軸-変形、横軸-時間のグラフを出力します。
位置 : 選択された汎用リンク要素での出力位置を選択します。
成分
Fx-Dx : 要素座標系x軸方向の応力－変位
Fy-Dy : 要素座標系y軸方向の応力－変位
Fz-Dz : 要素座標系z軸方向の応力－変位
Mx-Rx : 要素座標系x軸に対する曲げモーメント－回転角
My-Ry : 要素座標系ｙ軸に対する曲げモーメント－回転角
Mz-Rz : 要素座標系ｚ軸に対する曲げモーメント－回転角
時刻歴荷重ケース : 入力された時刻歴応答荷重ケースの中で荷重ケースを選択します。
追加/修正/削除 :
設定された汎用リンク/結果形式/位置/成分/荷重ケースの情報でグラフ関数をリストに、追加します。
グラフ関数を修正する場合、グラフ関数リストから特定の項目をチェックオンして、修正をクリックします。
グラフ関数を削除する場合、グラフ関数リストから特定の項目をチェックオンして、削除をクリックします。
グラフ : グラフ関数リストから特定のグラフ関数の項目をチェックオンして、[グラフ]ボタンをクリックすると、グラフが出力されます。
結果形式が同様なグラフ関数は、複数選択して同時表記も可能です。
グラフを描画する際、ダイアログで出力成分のみ別項目としてチェックして「グラフ」を押しても、グラフは変化しません。変更内容をリストに登録してチェックすることで、変更後の内容がグラフに反映されます。
グラフ/アニメーション : アニメーション機能で特定の区間での結果、ループ挙動などを確認します。(テーブル結果と連動し確認できます。)
スタート/エンド : アニメーションで確認するスタートステップやエンドステップを指定します。
増分 : 増分ステップを指定し、再生速度を調整します。
表示オプション : 各チェックボックスのオン・オフを選択して、グラフボタンをクリックすると、グラフに適用されます。
テーブル : 右図のように、グラフ関数結果をテーブル形式で出力します。

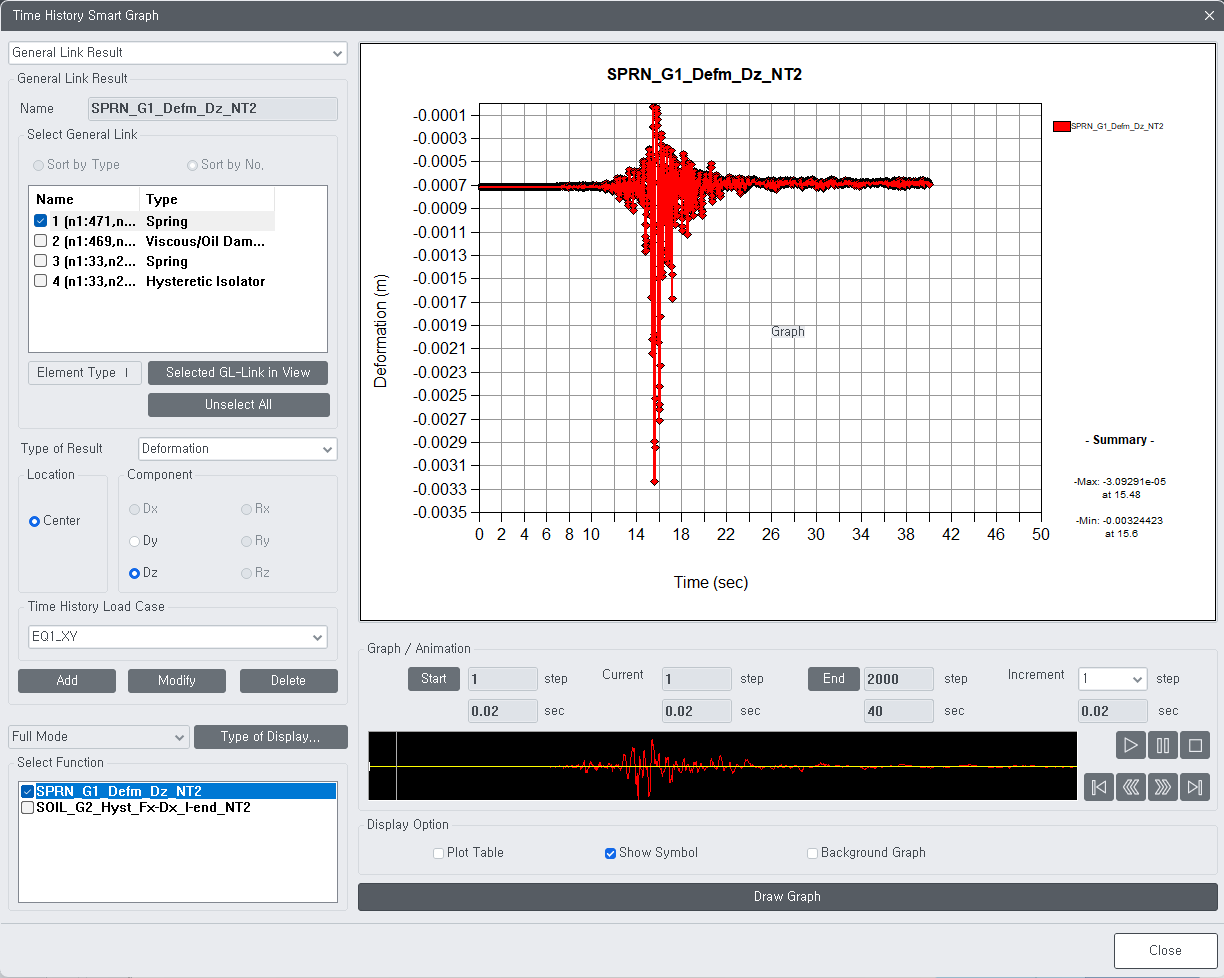

マーカー表記 : グラフにステップごとのマーカー表記で出力します。

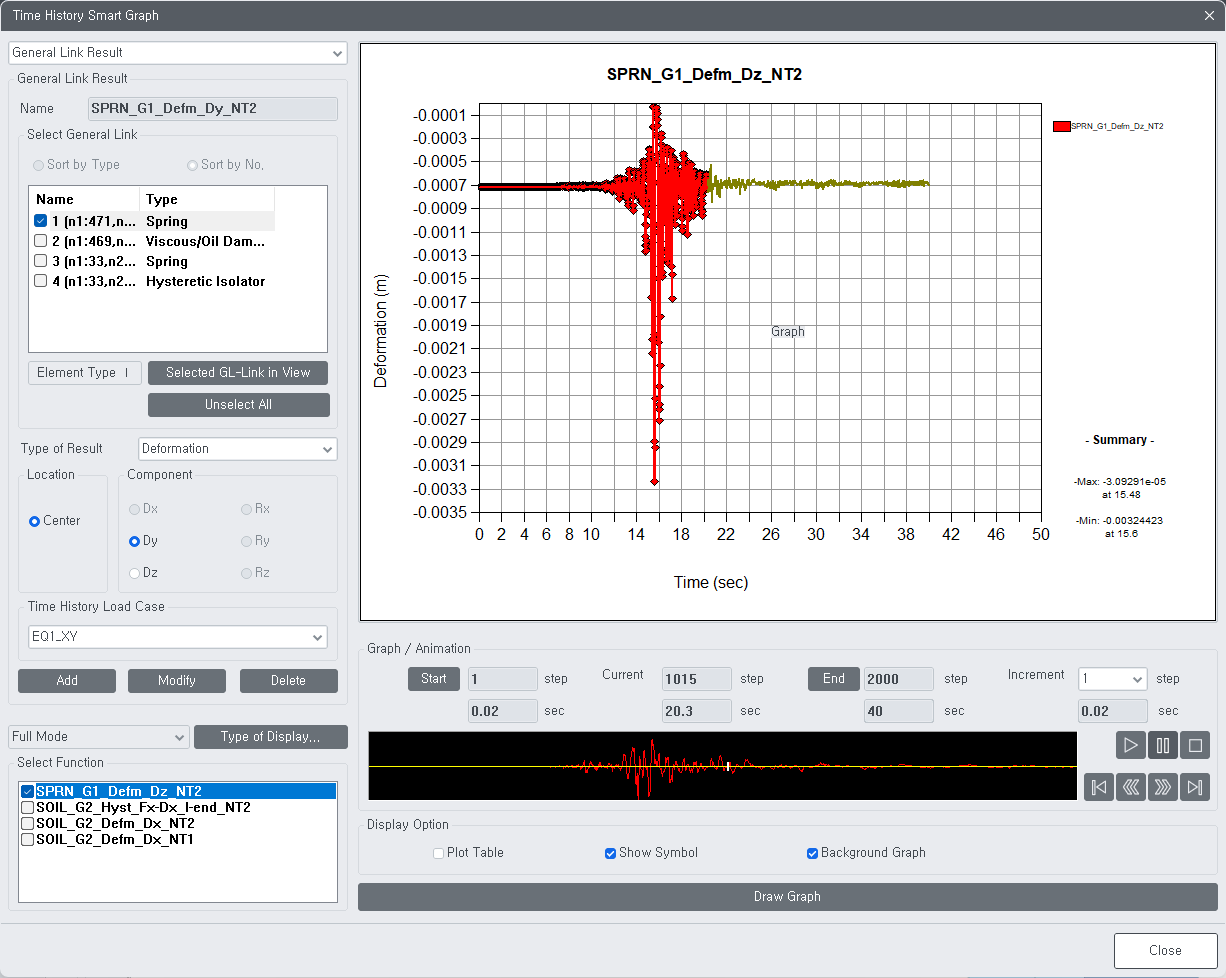

陰線グラフ表示 : アニメーション機能を使用する際に、全ステップのグラフを陰線で出力します。
