機能
非線形時刻歴解析における免震装置および制振装置のエネルギー結果グラフを出力します。
呼出
リボンメニュー：結果 > 時刻歴 > 時刻歴 > 時刻歴グラフ > 時刻歴応答エネルギー/グループグラフ
入力

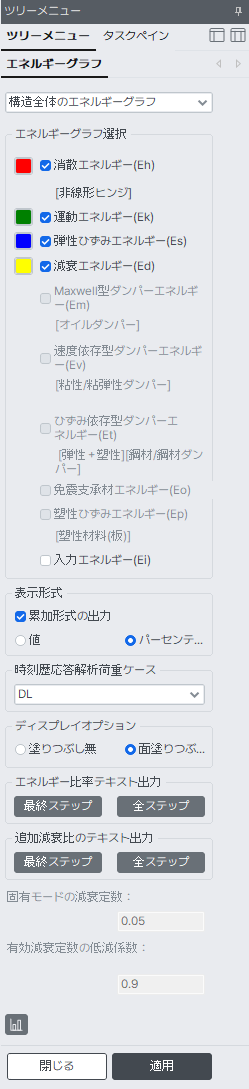

構造全体のエネルギーグラフ
エネルギーグラフ選択
消散エネルギー(Eh)：塑性エネルギー
（構造物の非弾性挙動による塑性変形で消散したエネルギー）」
運動エネルギー(Ek)：振動による運動エネルギーを出力します。
弾性ひずみエネルギー(Es)：弾性変形エネルギー」を出力します。
減衰エネルギー(Ed)：減衰により吸収されるエネルギーを出力します。
Maxwell型ダンパーエネルギー(Em)：Maxwell型ダンパー（オイルダンパー)のエネルギーを出力します。
速度依存型ダンパーエネルギー(Ev)：減衰依存型ダンパー(粘性/粘弾性ダンパー)のエネルギーを出力します。
ひずみ依存型ダンパーエネルギー(Et)：
免震支承材エネルギー(Eo)：免震支承材エネルギーを出力します。
塑性ひずみエネルギー(Ep)：
入力エネルギー(Eｉ)：解析モデルの全てに対しての入力エネルギーを出力します。
表示形式：エネルギーグラフの表示形式を選択します。
塁加形式の出力：エネルギーグラフ選択で選択した項目の結果を塁加形式で出力します。
時刻暦応答解析荷重ケース：時刻暦応答解析荷重ケースを選択します。
X-Direction：X-Directionの時刻暦応答解析荷重ケースを選択します。
ディスプレイオプション：ディスプレイオプションを選択します。
塗りつぶしなし：グラフを出力するとき、塗りつぶしなし方式で出力します。
面塗りつぶし：グラフを出力するとき、免塗りつぶし方式で出力します。
Dynamic Report Chart
グラフの名前を設定します。
