概要
GEN NX のツリーメニューは、4つのタブで構成されています。
- メニューツリー
- テーブルツリー
- グループツリー
- 作業ツリー
詳細説明
メニューツリー
メニューツリー タブ には、モデリング、荷重入力、解析、設計で使用されるメニューがグループ化されています。このツリーの構造は ウィンドウズエクスプローラー に類似しています。メニューをダブルクリックすることで、関連するダイアログを呼び出したり、関連する入力ウィンドウを移動させたりすることができます。

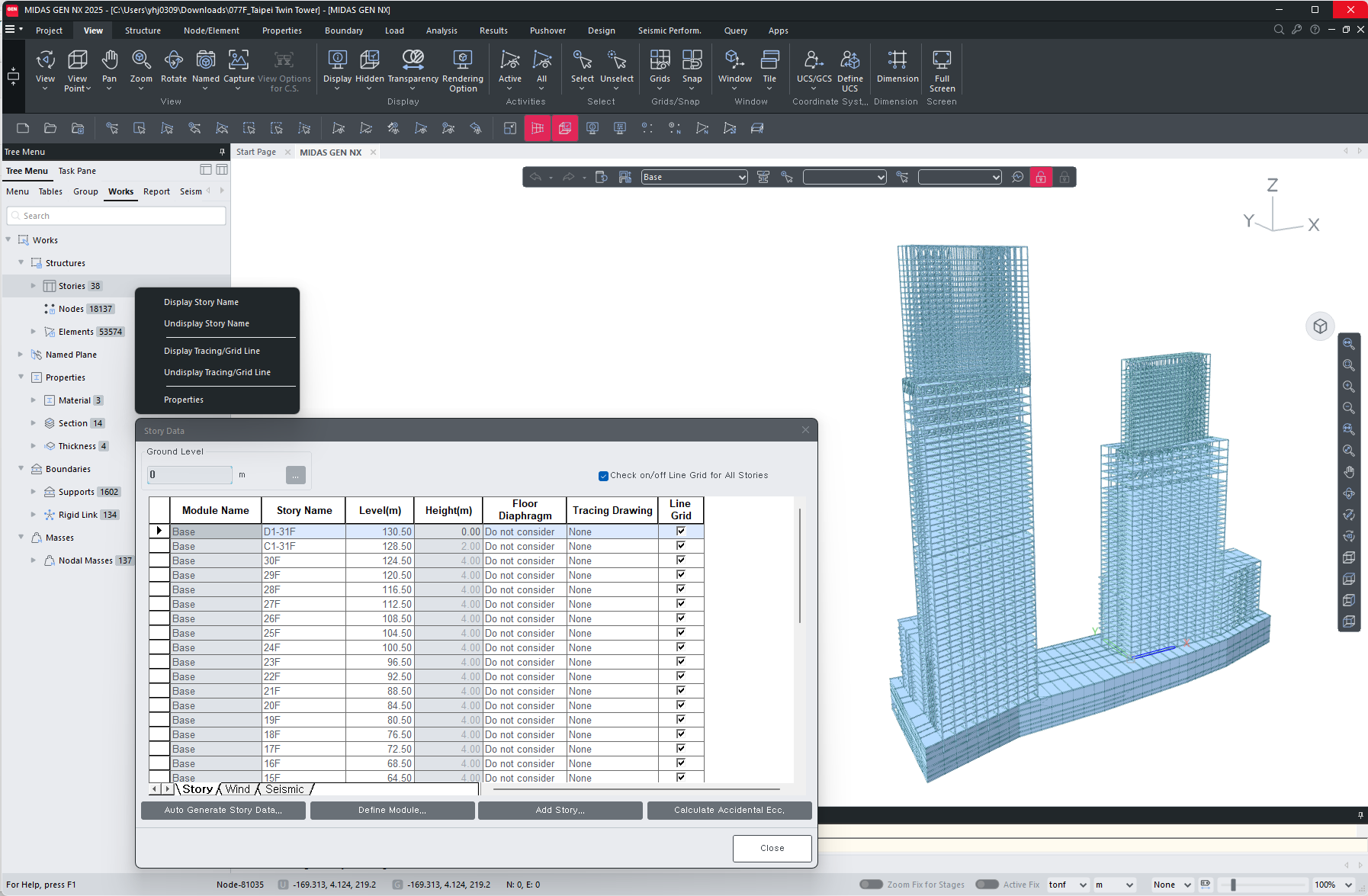

Fig. Menu Tree
テーブルツリー
テーブルツリー タブでは、入力データおよび解析結果を表示するさまざまな種類のテーブルが、各グループごとに提供されます。
このツリーの構成はウィンドウズエクスプローラーに類似しています。
テーブルツリーは、モデル/結果/設計/照会 の4つのカテゴリーで構成されています。
メニューをダブルクリックすると、MS Excel に類似したシート形式のテーブルが生成され、関連データが表示されます。
なお、テーブルツリーはコンテキストメニューの機能をサポートしていません。

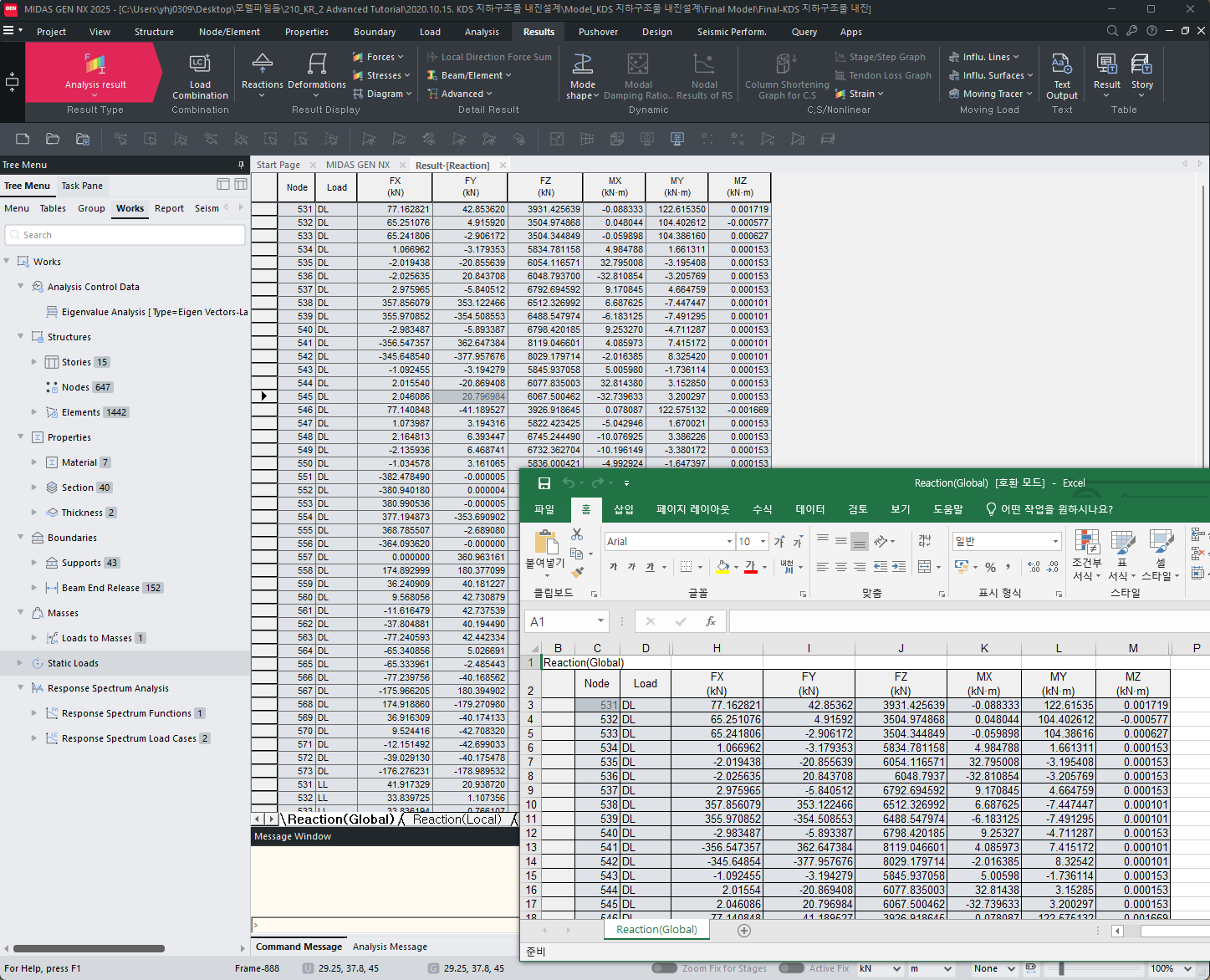

Fig. Compatibility with MS-Excel

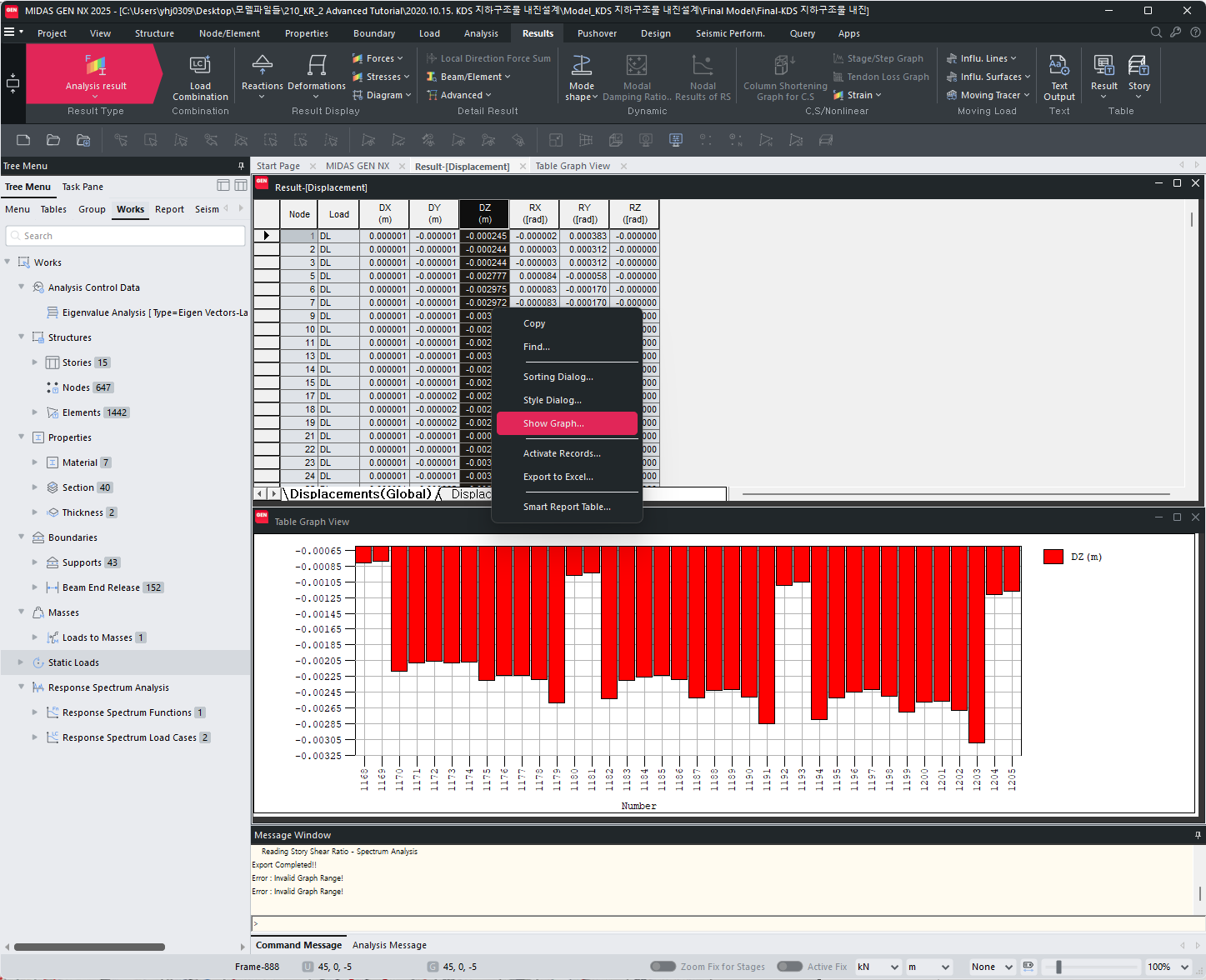

Fig. Plotting Graphs
グループツリー
ユーザーが定義したグループの情報は、構造/境界/荷重/荷重領域 グループに表示されます。
グループの選択や修正、非表示など、さまざまな操作が可能です。

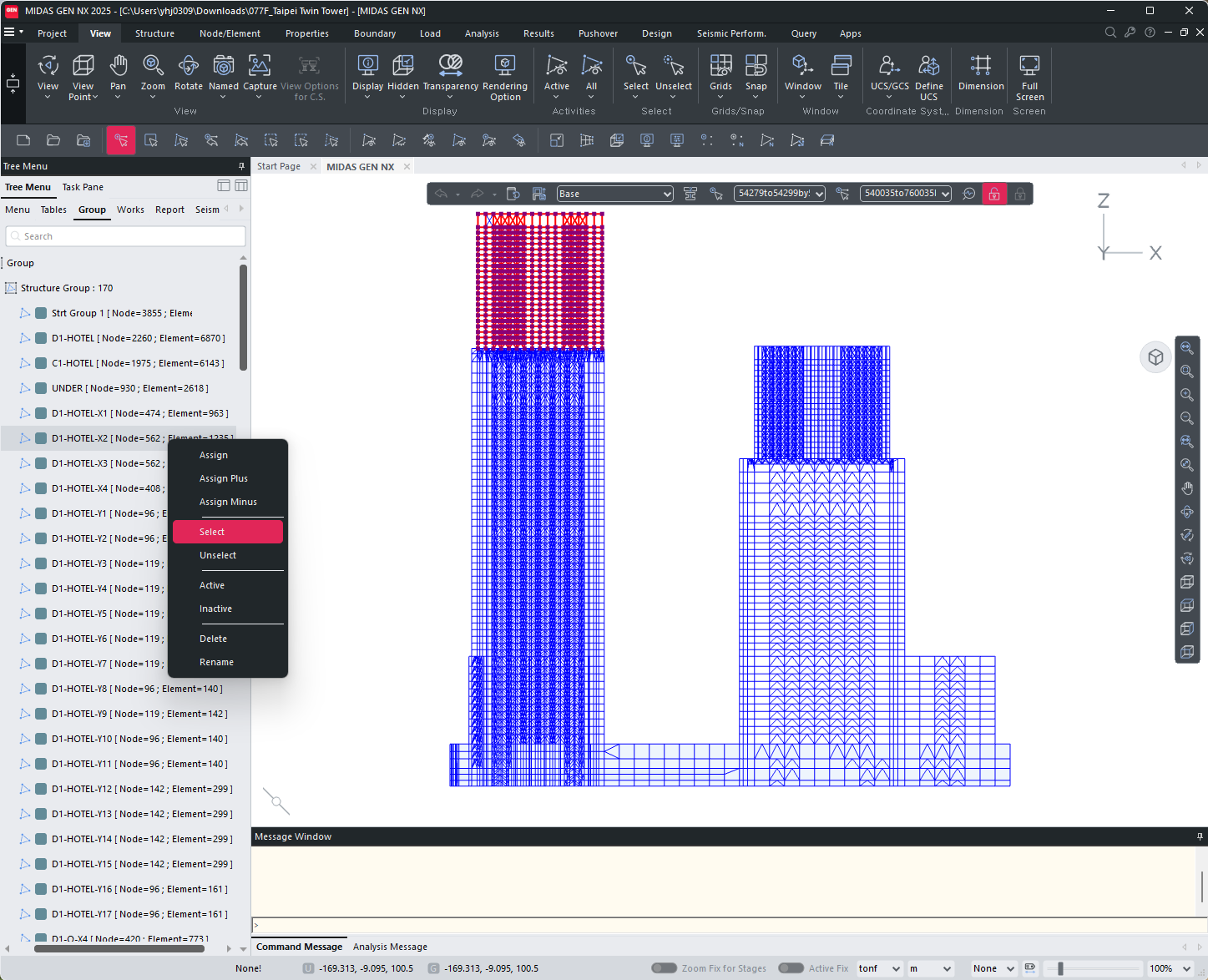

Fig. Group Tree
作業ツリー
モデリングや荷重、境界条件の入力などの前処理工程に関するデータが、ツリー構造としてリアルタイムに表示されます。
選択や編集、有効化・無効化など、さまざまな操作が可能です。

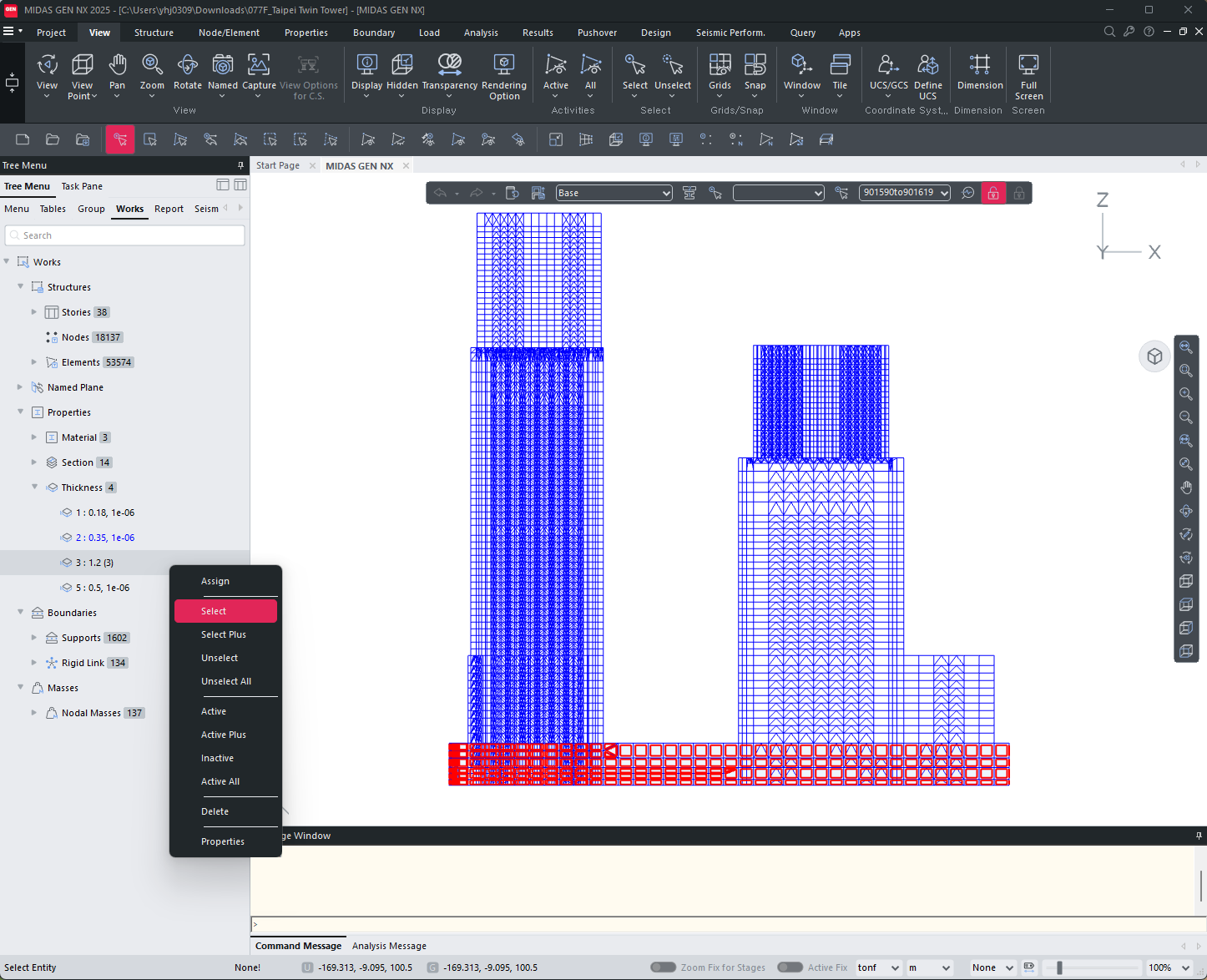

Fig. Work Tree
ツリーメニュー、タスクペイン、メッセージウィンドウは、GEN NXウィンドウ内の任意の場所に配置することができます。
また、自動に隠す や 隠す をクリックすることで、表示・非表示を切り替えることが可能です。

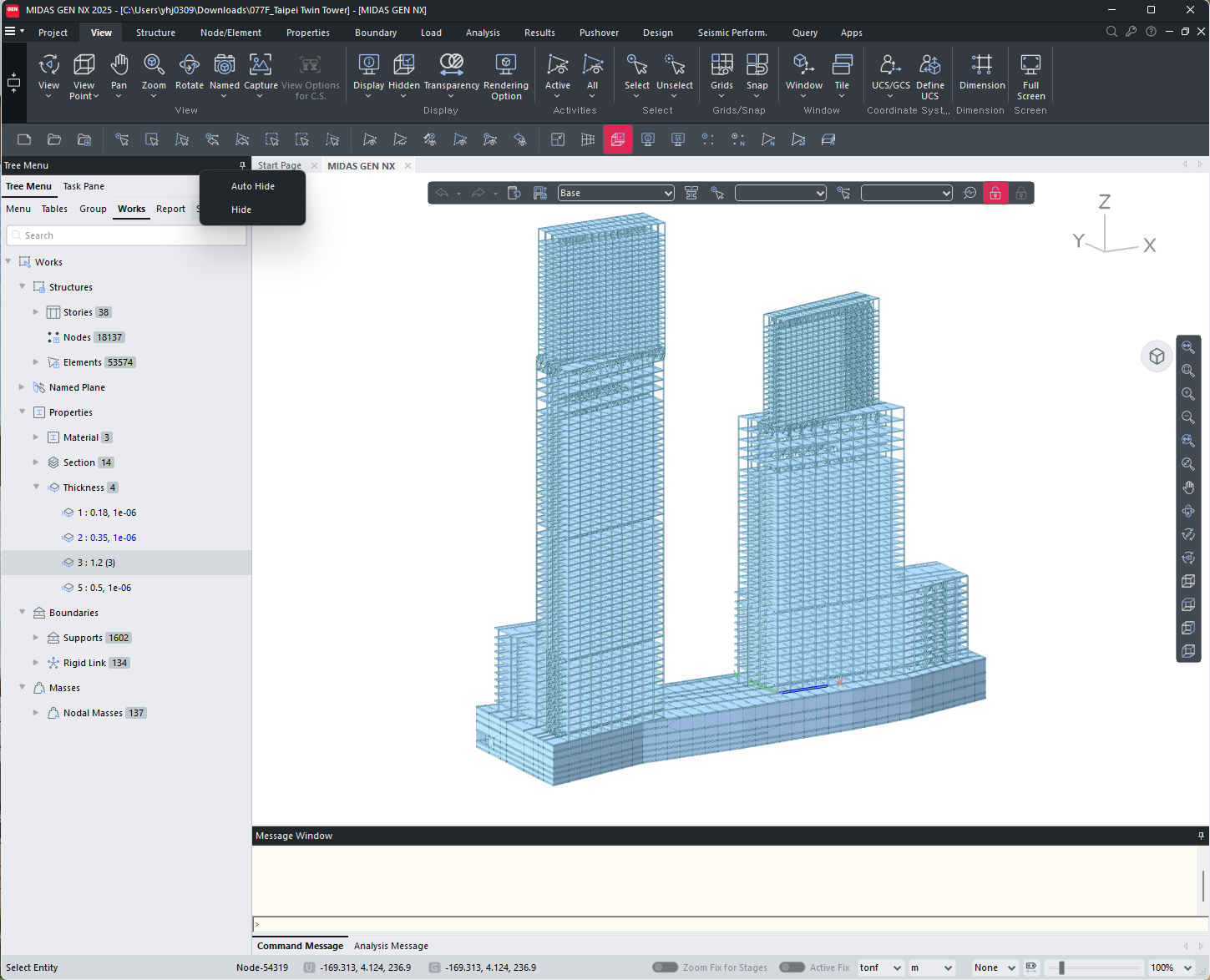

Fig. Show/Hide
