機能
静的増分解析の結果として、各部材におけるせん断力と変位の関係を示します。
呼出
リボンメニュー：増分解析 > 静的増分結果 > 増分解析グラフ > 増分解析グラフ
入力
このグラフは、静的増分解析を実施した後に、各部材で発生するせん断力と階間変位との相関関係を確認する際に利用できます。

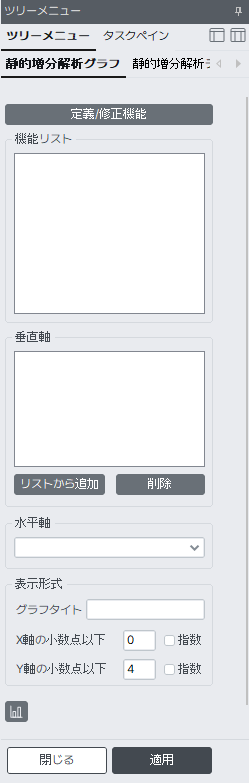

静的増分解析グラフ
機能リスト
出力関数の定義/修正ボタンで定義したすべての出力関数を表示します。
出力関数の定義方法については、時刻歴解析結果関数の内容を参照してください。
垂直軸
グラフに出力する項目機能リストから選択します。
グラフ化したい関数にチェックを入れた後、リストから追加 ボタンをクリックして追加します。
水平軸
グラフの水平軸に表示する関数を指定します。
