層せん断力/層間変位/層間変位角

機能

ステップ別せん断力、層間変位、層間変形角に関する結果を全体層に対して表します。

この機能を利用するためにはメインメニュの建物制御データで層せん断力分担率をチェックしなければならない。

呼出

リボンメニュー：増分解析 > 静的増分結果 >  増分解析グラフ > 層せん断力/層間変位/層間変位角

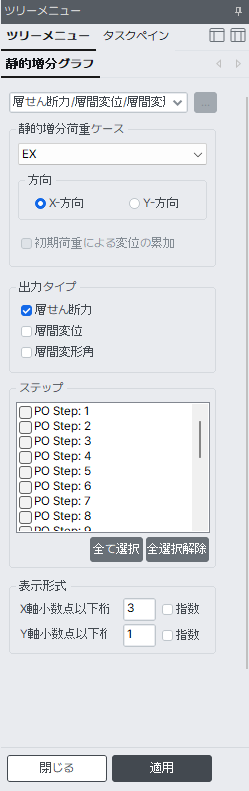

入力

このグラフは静的増分解析を実行した後に、各階または各部材で発生するせん断力、変位及び変形角に対する関係を確認しようとする場合に利用することができます。

静的増分荷重ケース

解析で適用した静的増分荷重ケースを指定します。

方向 : 出力しようとする方向成分を指定します。

結果形式

出力項目を選択します。層せん断力と層間変位または層せん断力と層間変形角の関係を表します。(複数選択可能)

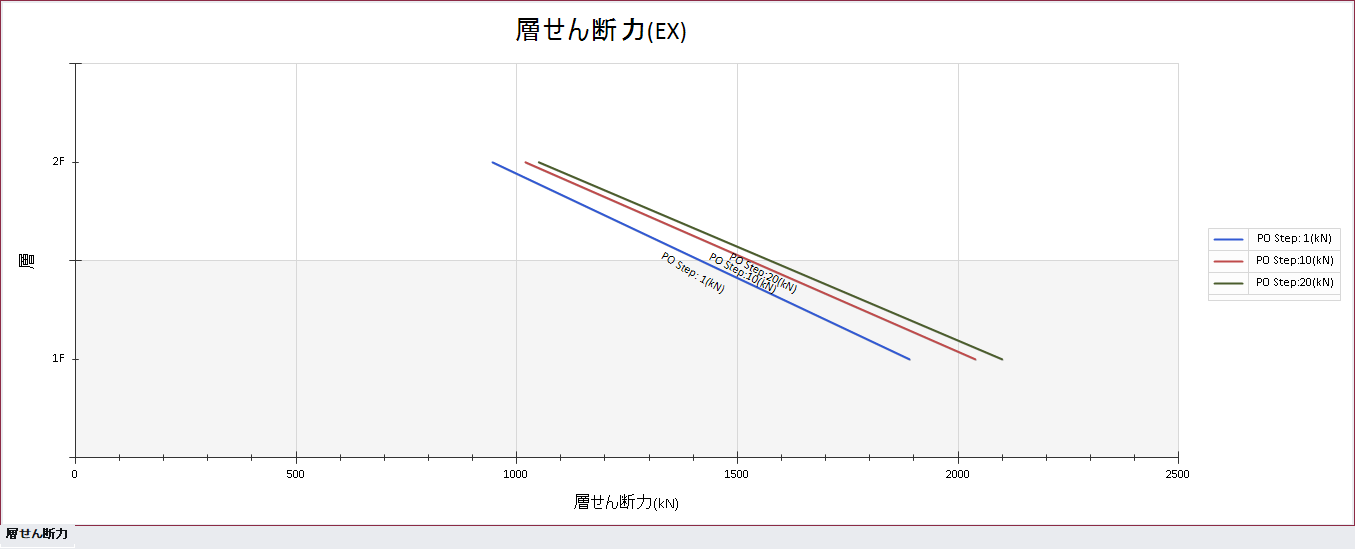

層せん断力 : ステップ別に層と層せん断力関係グラフ出力

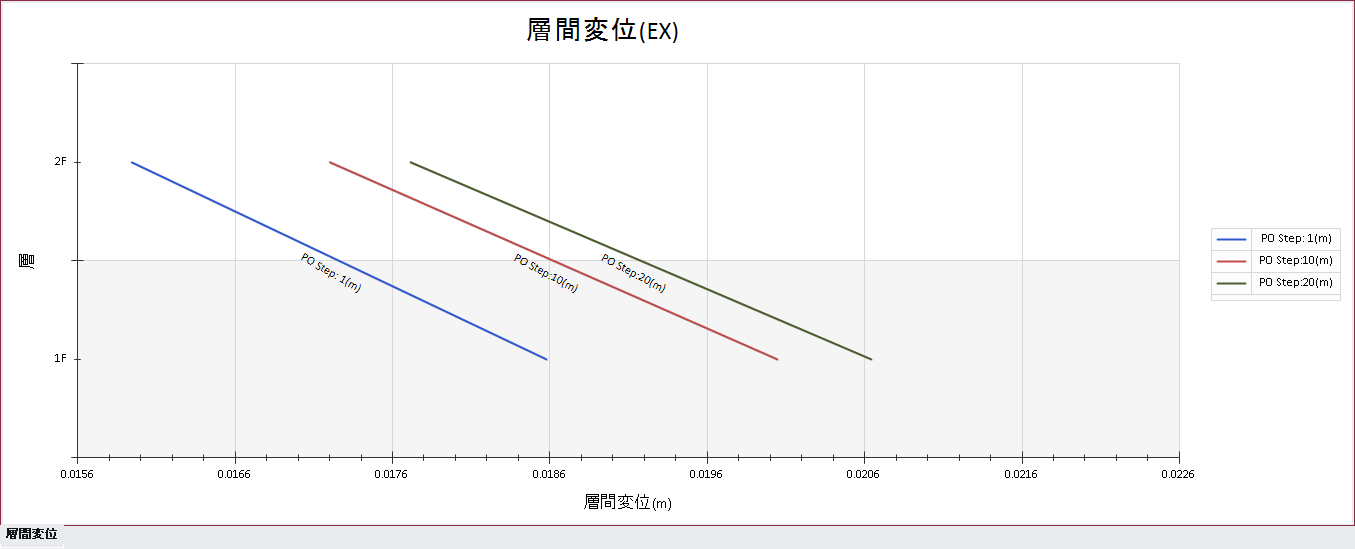

層間変位 : ステップ別に層と層間変位関係グラフ出力

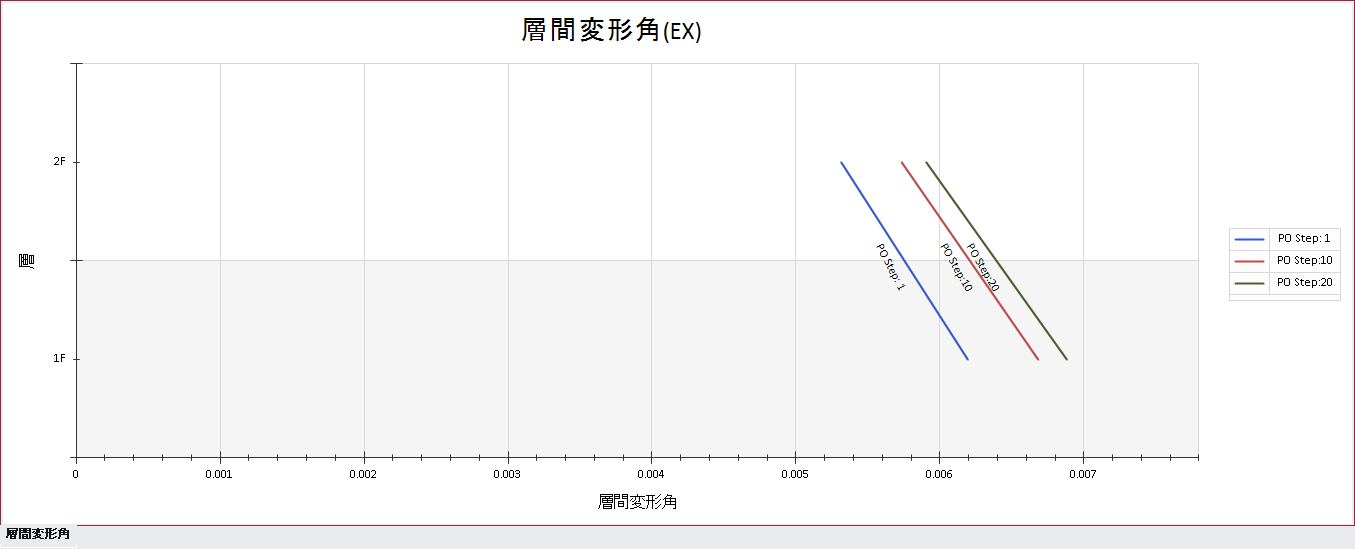

層間変形角 : ステップ別に層と層間変形角グラフ出力

ステップ

確認しようとするステップを選択します。多くのステップを同時に選択することができます。

表示形式

凡例に表現される小数点以下桁数(指数形式含み)を決めます。

コンテキストメニュを利用して多様なグラフの表わし方、データ保存及びイメージ保存が可能です。

タイトルとラベルの変更 : グラフの題目及び凡例を修正します。

白黒グラフに描画 : グラフを白黒で表します。

カラーグラフに描画 : グラフをカラーで表します。

グラフをイメージで保存 : イメージ保存形式(BMP形式、JPEG形式、emf形式)を指定します。

グラフをテキストで保存 : データをテキスト形式で保存します。

グラフをExcelで保存 : データをExcel形式で保存します。

出力

各ステップ別、階に対する層せん断力、層間変位、層間変形角を出力して構造物の塑性限界変位を確認することができます。
