機能
各層で発生する層せん断力、層間変位の関係を表します。
この機能を使うためには、メインメニュのモデル > 建物＆層 > 建物制御データで層せん断力分担率をチェックしなければならない。
呼出
リボンメニュー：増分解析 > 静的増分結果 > 増分解析グラフ > 層せん断力グラフ
入力

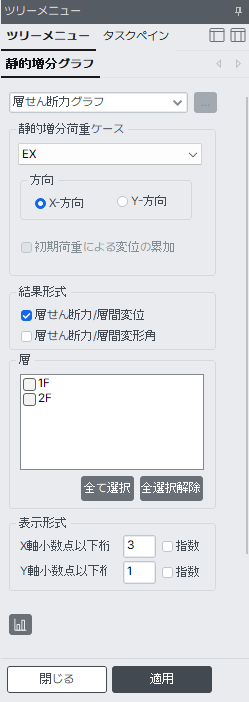

層せん断力グラフ ダイアログボックス
静的増分荷重ケース
解析で適用した静的増分荷重ケースを指定します。
方向 : 出力しようとする方向成分を指定します。ドロップダウン テキストをここに入力します。
結果形式
出力項目を選択します。層せん断力と層間変位または層せん断力と層間変形角の関係を表します。(複数選択可能)
層せん断力/層間変位 : 層せん断力、層間変位の関係をグラフで出力
層せん断力/層間変形角 : 層せん断力、層間変位角の関係をグラフで出力
層
グラフで出力しようとする層を選択します。複数の層を当時に選択できます。
表示形式
凡例に表現される小数点以下桁数(指数形式含み)を決めます。
コンテキストメニュを利用して多様なグラフの表わし方、データ保存及びイメージ保存が可能です。
タイトルとラベルの変更 : グラフの題目及び凡例を修正します。
白黒グラフに描画 : グラフを白黒で表します。
カラーグラフに描画 : グラフをカラーで表します。
グラフをイメージで保存 : イメージ保存形式(BMP形式、JPEG形式、emf形式)を指定します。
グラフをテキストで保存 : データをテキスト形式で保存します。
グラフをExcelで保存: データをExcel形式で保存します。
出力
各階で発生する非弾性層せん断力と層間変位との関係は、構造物の非弾性抵抗能力を評価するのに利用することができるし、特に局所的な非弾性抵抗能力を評価する層延性度(story ductility demand)を算定するときに、重要に扱われます。

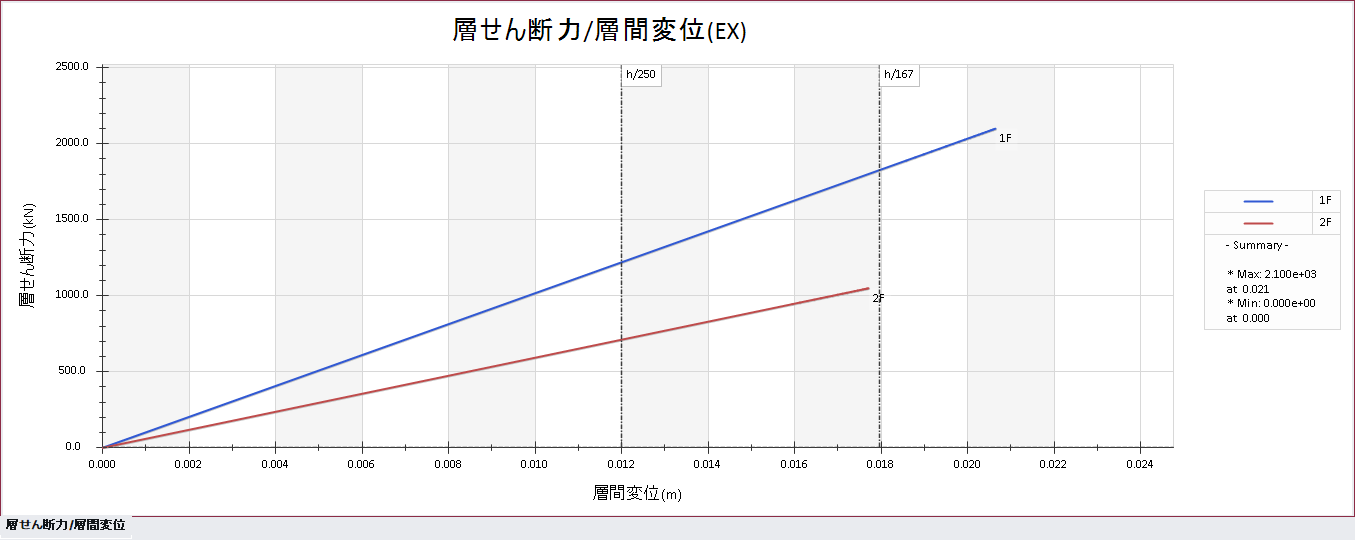

層せん断力/層間変位 (層せん断力/層間変位)

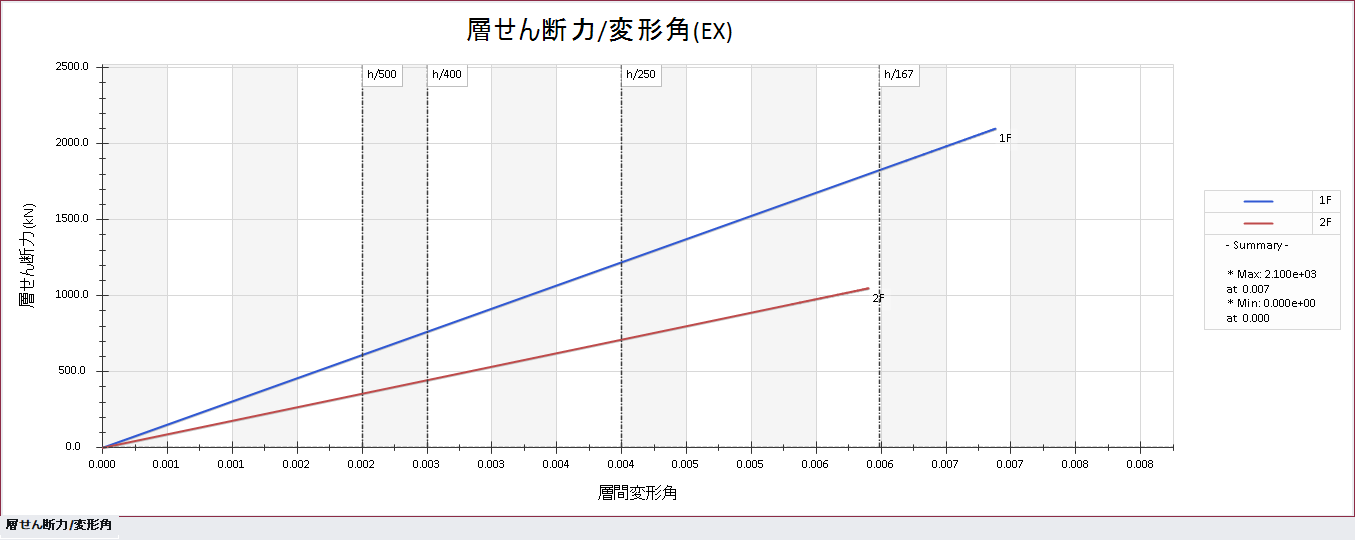

層せん断力/層間変形角 (層せん断力/層間変形角)
