部材せん断力グラフ

機能

各部材に発生するせん断力、変位及び変位角に対する関係を表します。

この機能を使うためには、メインメニュのモデル > 建物＆層 > 建物制御データで層せん断力分担率をチェックしなければならない。

呼出

リボンメニュー：増分解析 > 静的増分結果 >  増分解析グラフ > 部材せん断力グラフ

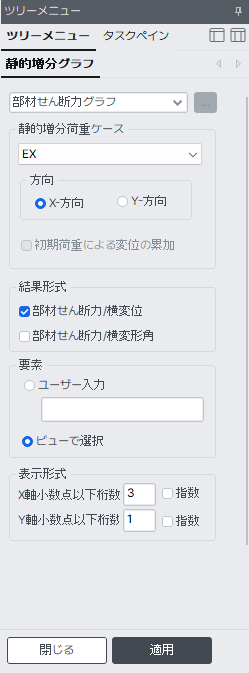

入力

静的増分荷重ケース

解析で適用した静的増分荷重ケースを指定します。

方向 : 出力しようとする方向成分を指定します。

結果形式

部材せん断力と変位または部材せん断力と変位角の関係を表します(複数選択可能)

部材せん断力/変位 : 部材せん断力と変位関係グラフの出力

部材せん断力/部材角 : 部材せん断力と変位角関係グラフの出力

要素

確認しようとする部材を選択するために、部材番号を入力します。

ユーザー入力 : 要素番号入力

ビューで選択 : 選択機能を利用して要素選択

表示形式

凡例に表現される小数点以下桁数(指数形式含み)を決めます。

コンテキストメニュを利用して多様なグラフの表わし方、データ保存及びイメージ保存が可能です。

タイトルとラベルの変更 : グラフの題目及び凡例を修正します。

白黒グラフに描画 : グラフを白黒で表します。

カラーグラフに描画 : グラフをカラーで表します。

グラフをイメージで保存 : イメージ保存形式(BMP形式、JPEG形式、emf形式)を指定します。

グラフをテキストで保存: データをテキスト形式で保存します。

グラフをExcelで保存: データをExcel形式で保存します。

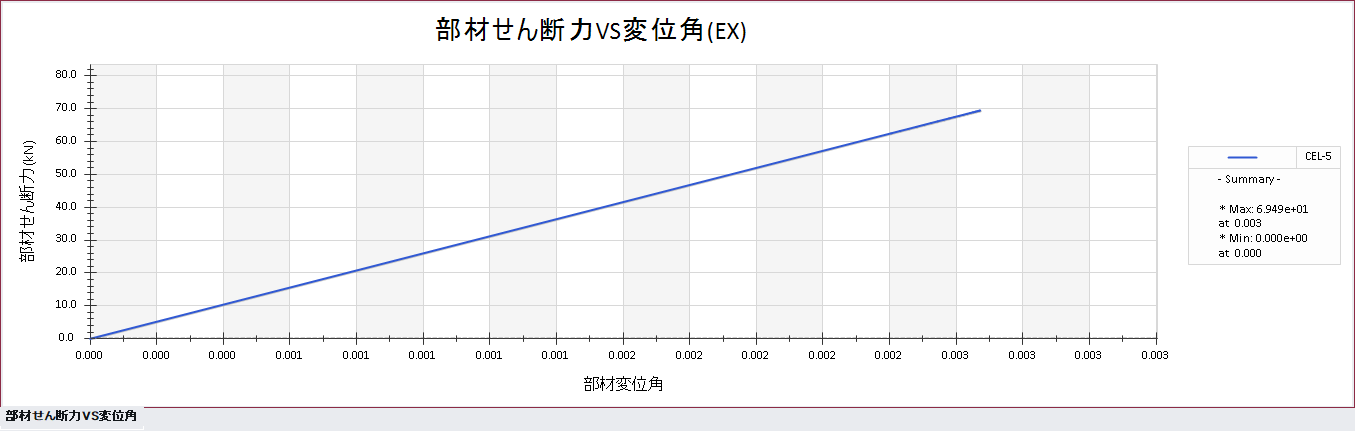

出力

各部材で発生するせん断力と変位との関係を利用して部材延性度(member ductility demand)を評価することができます。
