ハンチ梁の選定

機能

解析を実行して得られた結果と設計用の入力情報を利用し、各種の設計規準に従ってコンクリート梁部材の断面選定を行う機能です。

適用可能な設計規準は、次の通りです。

　　　日本建築学会の鉄筋コンクリート構造計算規準(AIJ-WSD91)

　　　　　　　　アメリカコンクリート学会の鉄筋コンクリート構造計算規準(ACI318-89)

　　　　　　　　アメリカコンクリート学会の鉄筋コンクリート構造計算規準(ACI318-95)

　　　　　　　　アメリカコンクリート学会の鉄筋コンクリート構造計算規準(ACI318-99)

　　　アメリカコンクリート学会の鉄筋コンクリート構造計算規準(ACI318-02)

　　　イギリスのコンクリート構造設計基準(BS8110-97)

　　　ヨーロッパのコンクリート構造設計基準(Eurocode 2)

　　　大韓建築学会の鉄筋コンクリート構造計算規準(AIK-USD94)

　　　大韓コンクリート学会のコンクリート構造設計規準(KCI-USD99)

　　　大韓土木学会のコンクリート標準示方書(KSCE-USD96)

　　　大韓建築学会の鉄筋コンクリート構造計算基準(AIK-WSD2K)

　　　カナダコンクリート構造設計基準(CSA-A23.3-94)

　　　中国コンクリート構造設計基準(GB50010-02)

呼出

リボンメニュー：設計 > RC設計 > 解析実行 > RC部材選定 >ハンチ梁の選定

入力

ハンチ梁の算定計算では位置別に、負モーメント、正モーメント及びせん断力に対して計算を行います。

位置 A、Cではテーパー断面に対して位置別(I、1/2、J)に結果を出力して、位置 Bでは区間別(I、M、J)に結果を出力します。

梁の中央部では位置 Bでの1/4、1/2、3/4位置での結果から一番不利となる結果を出力します。

選定結果が許容値を満足する場合は青色で、満足しない場合は赤色で結果を表示します。

また、選定結果は使用中の単位系を基に表示されます。

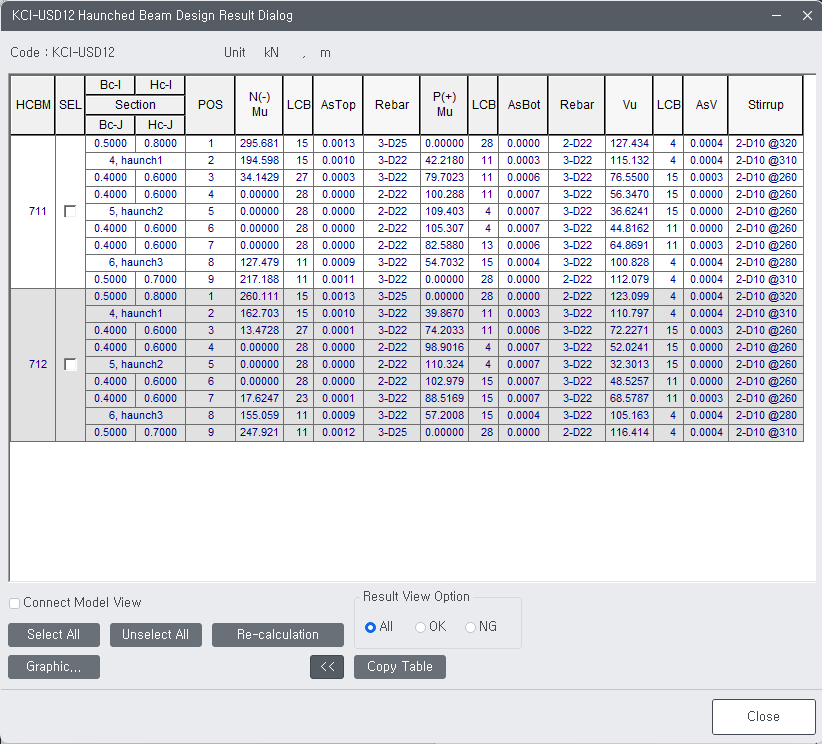

AIJ-WSD99 ハンチ梁の断面選定結果ダイアログボックス

ハンチ梁 : ハンチ梁の部材番号

選択 : 再設計、結果を出力する部材を選択します。

断面名 : 断面名称

Bc-I, Hc-I : I端での部材断面の幅、せい

Bc-J, Hc-J : J端での部材断面の幅、せい

CHK : 断面選定の結果の表示(ボタンが の状態の時に表示します。)

　　　= "OK" : 設計用正・負曲げモーメント及び設計用せん断力が部材耐力以下に納まっている場合

　　　= "N***" : 設計用負曲げモーメントに対して部材耐力が不足する場合

　　　= "*P**" : 設計用正曲げモーメントに対して、部材耐力が不足する場合

　　　= "**Q*" : 設計用せん断力に対して、部材耐力が不足する場合

　　　= "NP**" : 設計用正・負曲げモーメントに対して、部材耐力が不足する場合

　　　= "*PQ*" : 設計用正曲げモーメント及び設計用せん断力に対して部材耐力が不足する場合

　　　= "N*Q*" : 設計用負曲げモーメント及び設計用せん断力に対して部材耐力が不足する場合

　　　= "NPQ*" : 設計用正・負曲げモーメント及び設計用せん断力に対して部材耐力が不足する場合

　　　= "***A" : 許容付着応力度を満足しなかった場合

位置 : 断面選定の位置 (I,M,J)

選定位置の中で"M"に対する結果は、部材の中央部分(1/4, 1/2, 3/4)の中で最大の正・負曲げモーメント及びせん断力に対する断面選定結果を表示します。

N(-)M, LCB : 梁部材で発生した最大設計用負曲げモーメント、及びその時の荷重組合わせ条件

上端主筋量 :上端筋の必要鉄筋量を表示します。設計規準に定められた最小鉄筋量よりも少ない場合には、最小鉄筋量を表示します。

主筋 : ユーザーが入力した主筋径の中で、上端筋に対して最適の主筋径と本数を表示します。

　　　2段配筋以上になる場合は、2段分までの配筋とし、CHKに"N**"を表示します。

　　　= 1段配筋の場合("xx-Dyy" , "xx-#yy")

　　　　　　xxは上端筋の本数、yyは鉄筋の呼び名

　　　= 2 段配筋の場合("xx-yy-Dzz" , "xx-yy-#zz")

　　　　　　xxは１段目の本数、yyは２段目の本数、zzは鉄筋の呼び名

P(+）M, LCB : 梁部材で発生した最大設計用正曲げモーメント、及びその時の荷重組合わせ条件

下端主筋量 : 下端筋の必要鉄筋量を表示します。設計規準に定められた最小鉄筋量よりも少ない場合には、最小鉄筋量を表示します。

主筋 : ユーザーが入力した主筋径から、下端筋に対して最適の主筋径と本数を表示します。

　　　2段配筋以上になる場合は、2段分までの配筋とし、CHKに"*P*"を表示します。

　　　= 1段配筋の場合("xx-Dyy" , "xx-#yy")

　　　　　　xxは下端筋の本数、yyは鉄筋の呼び名

　　　= 2段配筋の場合("xx-yy-Dzz" , "xx-yy-#zz")

　　　　　　xxは１段目の本数、yyは２段目の本数、zzは鉄筋の呼び名

Q, LCB : 梁部材で発生した最大設計用せん断力、及びその時の荷重組合わせ条件

あばら筋量 : せん断補強筋の単位長さあたりの必要鉄筋量を表示します。算定結果が規準の最小鉄筋量より少ない場合は規準の最小鉄筋量が表示されます。

せん断筋の必要断面積は単位系によって適用されて、単位系がmm, cm, mの場合は、それぞれmm2/m, cm2/m, m2/mに表示されて、単位系がin, ftの場合は、それぞれin2/ft, ft2/ftに表示されます。

あばら筋 : ユーザーが入力したせん断補強筋用の鉄筋を使って配筋間隔を表示します。

せん断補強筋は、次の形式で表示します。

= "xx-Dyy@zzz"

　　xxはせん断筋の本数、yyはせん断鉄筋の呼び名で、zzzは配筋間隔(単位 : mm)を表します。

= "Failure"

　　設計Vsが規準を満足できず、断面を大きくする必要がある場合に表示されます。

各国規準のせん断強度式および応力算定式の制限値

IS456:2000での は下記表の通りです。

設計規準に定められた配筋間隔の制限値よりも小さくなる場合に表示します。

共通Control

共通Control

	断面選定に適用した設計規準を表示します。
	使用単位系を表示します。
	すべての部材(壁部材)を選択します。
	すべての部材(壁部材)の選択を解除します。
	設計結果ダイアログを開いたまま、特定部材の設計変数を再設定して、その部材だけを再設計する際に利用する機能です。断面番号別の表示時は、選択した断面を持つすべての部材に対して再計算します。

　すべての選定結果と検定結果を画像ファイルに一括に出力することができます。

= 全て : 断面選定されたすべての結果をダイアログに表示します。

= OK : 断面選定結果の中で、OKと判定された結果だけをダイアログに表示します。

= NG : 断面選定結果の中で、NGと判定された結果だけをダイアログに表示します。

:　選択した部材とモデル画面上での連動可否を指定します。
　　　　　　　　　　　　チェックオンした場合、'選択'で選択した部材がモデル画面上でも選択されます。

: ダイアログを閉じます。
