梁断面の選定

機能

解析を実行して得られた結果と設計用の入力情報を利用し、各種の設計規準に従ってコンクリート梁部材の断面選定を行う機能です。

断面選定は、自動設計で算出された鉄筋情報またはユーザーが入力した鉄筋情報に基づいて実施されるため、鉄筋情報が入力されていない場合は断面選定は行われません。



適用可能な設計規準は、次の通りです。

  日本建築学会の鉄筋コンクリート構造計算規準(AIJ-WSD91)

  アメリカコンクリート学会の鉄筋コンクリート構造計算規準(ACI318-89)

  アメリカコンクリート学会の鉄筋コンクリート構造計算規準(ACI318-95)

  アメリカコンクリート学会の鉄筋コンクリート構造計算規準(ACI318-99)

  アメリカコンクリート学会の鉄筋コンクリート構造計算規準(ACI318-02)

  イギリスのコンクリート構造設計基準(BS8110-97)

  ヨーロッパのコンクリート構造設計基準(Eurocode 2)

  大韓建築学会の鉄筋コンクリート構造計算規準(AIK-USD94)

  大韓コンクリート学会のコンクリート構造設計規準(KCI-USD99)

  大韓土木学会のコンクリート標準示方書(KSCE-USD96)

  大韓建築学会の鉄筋コンクリート構造計算基準(AIK-WSD2K)

  カナダコンクリート構造設計基準(CSA-A23.3-94)

  中国コンクリート構造設計基準(GB50010-02)





呼出

リボンメニュー:設計 > RC設計 > 解析実行 > RC部材選定 > 梁断面の選定

ショットカットキー:[Ctrl]+1





入力

断面選定の出力結果には、各部材の I端、M端(部材中央部)、J端における負モーメント、正モーメントおよびせん断力の最大値に対する結果を出力します。

結果は部材別、または断面グループ別に出力することができます。断面グループ別に出力する場合は、同一断面に属するすべての部材の結果を比較し、I端、M端、J端の各位置において最も不利な結果を出力します。

位置 M では、スパンの 1/4、1/2、3/4 位置で強度検証(断面選定)を行い、その中で最も不利な結果を出力します。

検証結果がすべての設計基準を満足する場合は青色で表示され、満足しない場合は赤色で表示されます。

断面選定結果は、ユーザーが選択した単位系に基づいて出力されます。

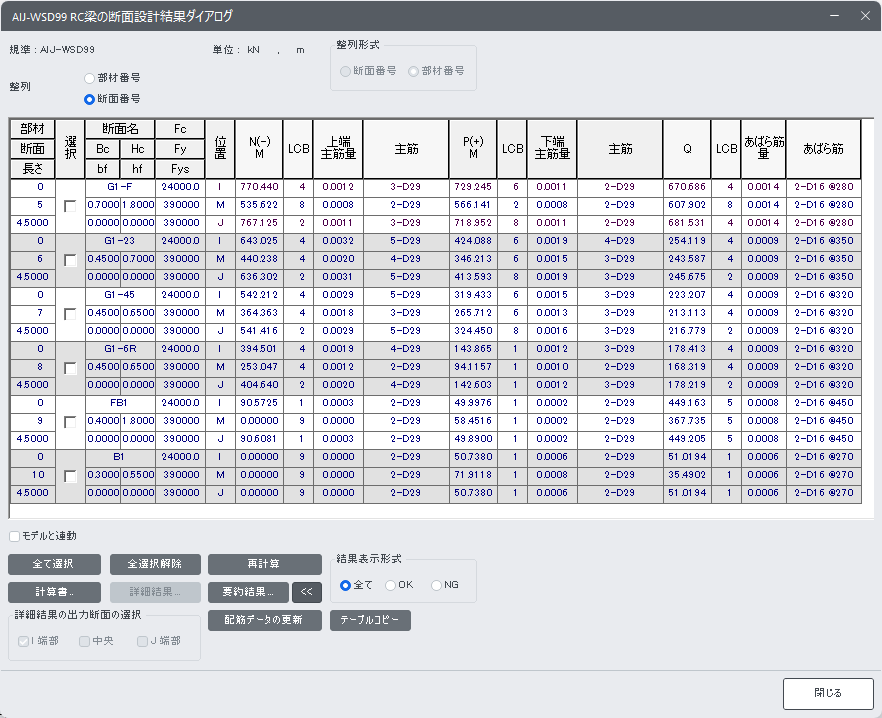

AIJ-WSD99 RC梁の断面選定結果ダイアログボックス



部材 : 部材番号

断面 : 断面番号

長さ : 梁の部材長

選択 : 再計算または結果を出力する部材(梁部材)を選択します。

断面名 : 断面名

Bc, Hc : 梁幅、梁せい

bf, hf : T-型断面の有効スラブ幅、スラブ厚

Fc : コンクリートの設計基準強度

Fy : 主筋の設計用降伏応力度

Fys : せん断補強筋の設計用降伏応力度

位置 : 断面選定の位置 (I,M,J)

選定位置の中で"M"に対する結果は、部材の中央部分(1/4, 1/2, 3/4)の中で最大の正・負曲げモーメント及びせん断力に対する断面選定結果を表示します。



CHK : 断面選定の結果の表示( ボタンが の状態の時に表示します。)

= "OK" : 設計用正・負曲げモーメント及び設計用せん断力が部材耐力以下に納まっている場合

= "N**" : 設計用負曲げモーメントに対して部材耐力が不足する場合

= "*P*" : 設計用正曲げモーメントに対して、部材耐力が不足する場合

= "**Q" : 設計用せん断力に対して、部材耐力が不足する場合

= "NP*" : 設計用正・負曲げモーメントに対して、部材耐力が不足する場合

= "*PQ" : 設計用正曲げモーメント及び設計用せん断力に対して部材耐力が不足する場合

= "N*Q" : 設計用負曲げモーメント及び設計用せん断力に対して部材耐力が不足する場合

= "NPQ" : 設計用正・負曲げモーメント及び設計用せん断力に対して部材耐力が不足する場合

= "***A" : 許容付着応力度を満足しなかった場合



POS : 自動設計位置. (I : 部材のI端、M : 部材の中央、J : 部材のJ端)

N(-)M, LCB : 梁部材で発生した最大設計用負曲げモーメント、及びその時の荷重組合わせ条件

上端主筋量 :上端筋の必要鉄筋量を表示します。設計規準に定められた最小鉄筋量よりも少ない場合には、最小鉄筋量を表示します。

主筋 : ユーザーが入力した主筋径の中で、上端筋に対して最適の主筋径と本数を表示します。

2段配筋以上になる場合は、2段分までの配筋とし、CHKに"N**"を表示します。

= 1段配筋の場合("xx-Dyy" , "xx-#yy")

xxは上端筋の本数、yyは鉄筋の呼び名

= 2 段配筋の場合("xx-yy-Dzz" , "xx-yy-#zz")

xxは1段目の本数、yyは2段目の本数、zzは鉄筋の呼び名



P(+)M, LCB : 梁部材で発生した最大設計用正曲げモーメント、及びその時の荷重組合わせ条件

下端主筋量 : 下端筋の必要鉄筋量を表示します。設計規準に定められた最小鉄筋量よりも少ない場合には、最小鉄筋量を表示します。

主筋 : ユーザーが入力した主筋径から、下端筋に対して最適の主筋径と本数を表示します。

2段配筋以上になる場合は、2段分までの配筋とし、CHKに"*P*"を表示します。

  = 1段配筋の場合("xx-Dyy" , "xx-#yy")

  xxは下端筋の本数、yyは鉄筋の呼び名

  = 2段配筋の場合("xx-yy-Dzz" , "xx-yy-#zz")

  xxは1段目の本数、yyは2段目の本数、zzは鉄筋の呼び名

Q, LCB : 梁部材で発生した最大設計用せん断力、及びその時の荷重組合わせ条件

あばら筋量 : せん断補強筋の単位長さあたりの必要鉄筋量を表示します。算定結果が規準の最小鉄筋量より少ない場合は規準の最小鉄筋量が表示されます。

せん断筋の必要断面積は単位系によって適用されて、単位系がmm, cm, mの場合は、それぞれmm2/m, cm2/m, m2/mに表示されて、単位系がin, ftの場合は、それぞれin2/ft, ft2/ftに表示されます。



あばら筋 : ユーザーが入力したせん断補強筋用の鉄筋を使って配筋間隔を表示します。



せん断補強筋は、次の形式で表示します。

  = "xx-Dyy@zzz"

  xxはせん断筋の本数、yyはせん断鉄筋の呼び名で、zzzは配筋間隔(単位 : mm)を表します。

  = "Failure"

  設計Vsが規準を満足できず、断面を大きくする必要がある場合に表示されます。



各国規準のせん断強度式および応力算定式の制限値

設計規準

制限値

単位

AIJ-WSD99

鉄筋の必要鉄筋比 : = 1.2%

-

AIK-USD94

鉄筋のせん断強度 : Vs =

kgf/cm2

KCI-USD03

鉄筋のせん断強度 Vs =

N/mm2

KCI-USD99

鉄筋のせん断強度 Vs =

kgf/cm2

KSCE-USD96

鉄筋のせん断強度 Vs =

kgf/cm2

AIK-WSD2K

発生せん断応力 v =

kgf/cm2

ACI318-02, ACI318-99

ACI318-95, ACI318-89

鉄筋のせん断強度 Vs =

lb/in2

CSA-A23.3-94

鉄筋のせん断強度 Vs =

N/mm2

BS8110-97

発生せん断応力 v =

N/mm2

GB50010-02

耐震設計時

長方形梁: 設計用せん断力V =


N/mm2

T型梁 : 設計用せん断力V =


非耐震設計時

の場合、

の場合、

の場合、内挿法で計算

IS456:2000

発生せん断応力=(下記Note 参照)

N/mm2

IS456:2000での は下記表の通りです。

Concrete Grade

M15

M20

M25

M30

M35

M40以上

2.5

2.8

3.1

3.5

3.7

4.0



共通Control

断面選定に適用した設計規準を表示します。

部材番号別の表示では、各荷重組合わせ条件の中で、部材の位置(I,M,J)別に最大設計用正・負曲げモーメント及び設計用せん断力に対する断面選定結果を表示します。

断面番号別の表示では、同じ断面番号を持つ各部材の位置(I,M,Jにおいて、鉄筋量が最大となる部材を断面番号別に表示します。ここで、’選択’ボックスにチェッをして断面を選択すると、選択した断面を持つすべての部材が選択されます。また、このオプションは1つの部材に対する結果でないために、部材番号は"0"と表示されます。

断面番号別の出力を選択した場合、SEL機能は同じ断面番号の部材のすべてを対象とします。

  使用単位系を表示します。
計算結果を出力する時に、断面番号または部材番号の昇順に整列させて表示します。
選定された鉄筋量を設計用の配筋データとして自動更新します。



更新した配筋データは、断面検定時に使用します。

すべての部材(梁部材)を選択します。
すべての部材(梁部材)の選択を解除します。
設計結果ダイアログを開いたまま、特定部材の設計変数を再設定して、その部材だけを再設計する際に利用する機能です。断面番号別の表示時は、選択した断面を持つすべての部材に対して再計算します。

部材全体の設計結果に影響を及ぼす設計変数(例えば、コンクリート材料の修正など)を修正する場合は、設計結果が削除されるためにこの機能を利用することができません。



 : 断面選定結果のダイアログを詳細に表示します。

 : 断面選定結果のダイアログを簡略して表示します。

 : 詳細結果で出力する部材の位置を選択します。

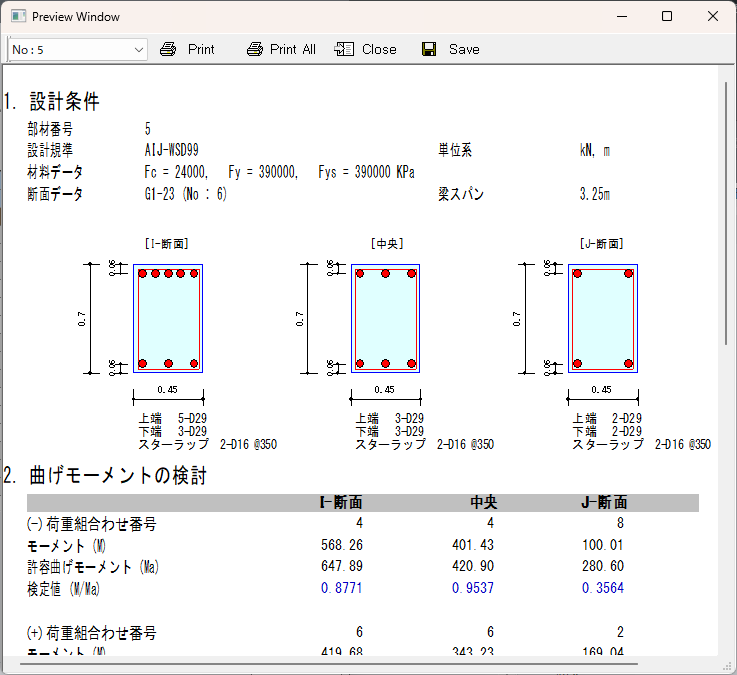

 : 選択した梁部材に対する断面選定結果の計算書を出力します。

 すべての選定結果と検定結果を画像ファイルに一括に出力することができます。

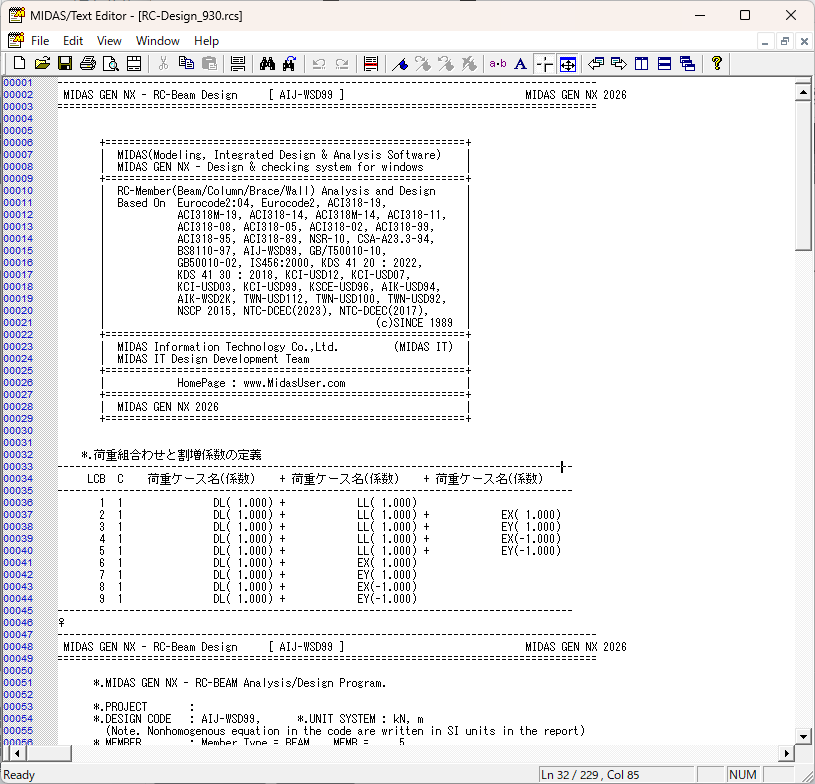

 : 選択した梁部材に対する断面選定の詳細結果をテキストエディタに出力します。

 詳細結果の出力は、部材番号別の表示時にサポートしています。

 KBC 2005で定義する特別地震荷重組合せと鉛直地震力を適用した部材の場合は、RC部材選定とRC部材検定の詳細結果で、"結果 > 荷重組合わせ"の自動生成(一般タブ)時に指定した地震設計用係数が確認できます。

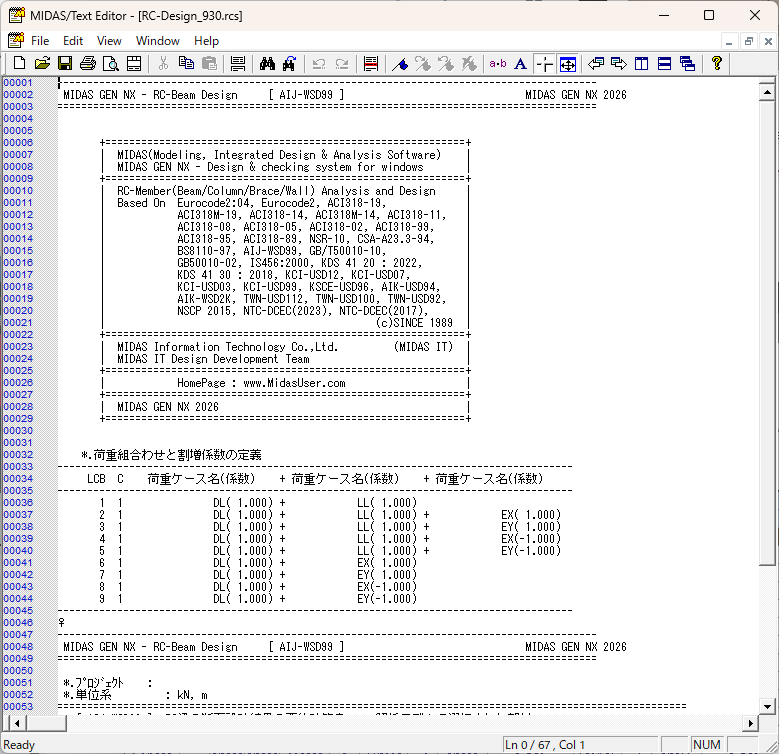

 : 選択した梁部材に対する断面選定の要約結果をテキストエディタに出力します。
断面番号別の表示時では、各断面番号に対して部材の位置(I, M, J)別の代表値(最大鉄筋量となる結果)を出力します。

 断面の要約結果を表示すると、長期/短期を区別した選定結果を表示します。



Pos :算定位置(I,M,J)

LS : 荷重組合わせ番号

BM : 曲げモーメント

SF : せん断力

Pt : 引張鉄筋比(%)

gam :引張鉄筋比に対する圧縮鉄筋比(デフォルト=0.4)

at : 必要引張鉄筋量

nU : 梁部材の上端本数

nB : 梁部材の下端本数

Alpha : 梁のせん断スパン比(M/Qd)による割増係数

abjfc : コンクリートによる許容せん断力

pw : 必要せん断鉄筋比(%)

ピッチ : せん断鉄筋間隔

Ta.U : 上端筋の付着応力度

Ta.B : 下端筋の付着応力度

 長期/短期を区別した選定結果を部材別に対しても確認することができます。



= 全て : 断面選定されたすべての結果をダイアログに表示します。

= OK : 断面選定結果の中で、OKと判定された結果だけをダイアログに表示します。

= NG : 断面選定結果の中で、NGと判定された結果だけをダイアログに表示します。



:選択した部材とモデル画面上での連動可否を指定します。チェックオンした場合、'選択'で選択した部材がモデル画面上でも選択されます。



 : ダイアログを閉じます。
