柱断面の選定 – MIDAS Support

機能

事前に実行された解析結果および設計入力情報を用いて、コンクリート柱部材の自動設計を行う機能です。

適用可能な設計規準は、次の通りです。

　　日本建築学会の鉄筋コンクリート構造計算規準(AIJ-WSD91)

　　アメリカコンクリート学会の鉄筋コンクリート構造計算規準(ACI318-89)

　　アメリカコンクリート学会の鉄筋コンクリート構造計算規準(ACI318-95)

　　アメリカコンクリート学会の鉄筋コンクリート構造計算規準(ACI318-99)

　　アメリカコンクリート学会の鉄筋コンクリート構造計算規準(ACI318-02)

　　イギリスのコンクリート構造設計基準(BS8110-97)

　　ヨーロッパのコンクリート構造設計基準(Eurocode 2)

　　大韓建築学会の鉄筋コンクリート構造計算規準(AIK-USD94)

　　大韓コンクリート学会のコンクリート構造設計規準(KCI-USD99)

　　大韓土木学会のコンクリート標準示方書(KSCE-USD96)

　　大韓建築学会の鉄筋コンクリート構造計算基準(AIK-WSD2K)

　　カナダコンクリート構造設計基準(CSA-A23.3-94)

　　中国コンクリート構造設計基準(GB50010-02)

呼出

リボンメニュー：設計 > RC設計 > 解析実行 > RC部材選定 > 柱断面の選定

ショットカットキー：[Ctrl]+2

入力

柱部材の自動設計では、ユーザーが入力した主筋(最大5種類)、せん断筋(1種類)の中から鉄筋間隔及び鉄筋比を満足する最適な鉄筋配筋を見つけます。ユーザーが鉄筋情報を入力しなかった場合、主筋にはD22を使い最大2段配筋まで考慮して、せん断筋にはD10を使って自動計算します。

選定計算では、PM相関図による軸力と、2軸モーメントの組合せ強度比及びせん断力(Shear Force)が最大となる荷重組合せに対する設計結果を出力します。計算対象が断面と指定されている場合は、要素のI端及びJ端に対して設計を遂行して、部材と指定されている場合はI端及びJ端と部材の中央点で設計を行います。選定結果には、算定位置から一番不利となる位置の結果を表示します。さらに、部材別、断面別の結果出力ができて、断面別に結果を出力する場合、その断面を持つすべての部材の中から一番不利な結果を出力します。

選定結果が許容値を満足する場合は青色で、満足しない場合は赤色で結果を表示します。

また、選定結果は使用中の単位系を基に表示されます。

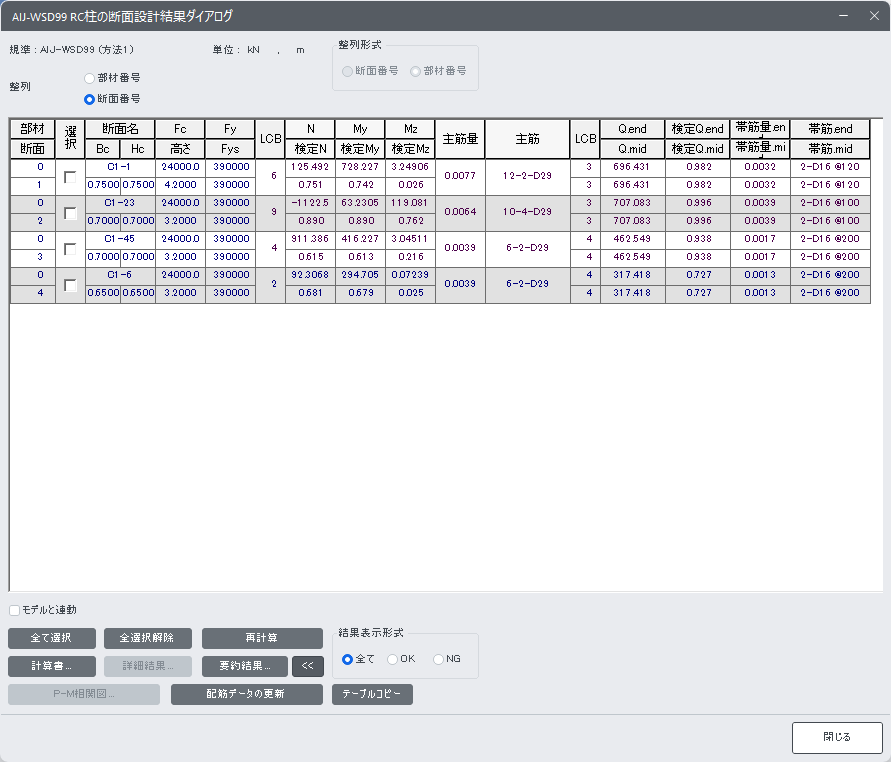

AIJ-WSD99 RC柱の断面選定結果ダイアログボックス

部材 : 部材番号

断面 : 断面番号

選択 : 再計算または結果を出力する部材(柱部材)を選択します。

断面名 : 断面名

Bc, Hc : 柱幅、柱せい

高さ : 柱の部材長

Fc : コンクリートの設計基準強度

Fy : 主筋の設計用降伏応力度

Fys : せん断補強筋の設計用降伏応力度

CHK : 断面選定の結果の表示(ボタンがの状態の時に表示します。)

　　　= "OK" : 設計用軸力、設計用曲げモーメント及び設計用せん断力が部材耐力以下に納まっている場合

　　　= "OK-" : 設計用軸力、設計用曲げモーメント及び設計用せん断力が部材耐力以下に納まっている場合

　　　　　ただし、最小鉄筋比を検討して最小鉄筋比を満足しない場合

　　　= "OK+" : 設計用軸力、設計用曲げモーメント及び設計用せん断力が部材耐力以下に納まっている場合

　　　　　ただし、最大鉄筋比を検討して最大鉄筋比を満足しない場合

　　　= "N***" : 設計用軸力に対して部材耐力が不足する場合

　　　= "*M**" : 設計用曲げモーメントに対して部材耐力が不足する場合

　　　= "**Q*" : 設計用せん断力に対して部材耐力が不足する場合

　　　= "NM**" : 設計用軸力及び設計用曲げモーメントに対して部材耐力が不足する場合

　　　= "*MQ*" : 設計用曲げモーメント及び設計用せん断力に対して部材耐力が不足する場合

　　　= "N*Q*" : 設計用軸力及び設計用せん断力に対して部材耐力が不足する場合

　　　= "NMQ*" : 設計用軸力、設計用曲げモーメント及び設計用せん断力に対して部材耐力が不足する場合

　　　= "***A" : 許容付着応力度を満足しなかった場合

LCB : 一番厳しいな結果となる（最大検定値）時の荷重組合わせ番号

N : 最大鉄筋比となる荷重組合わせ条件時に柱部材に発生した設計用軸力

　　　= N > 0 : 部材軸方向に圧縮力が作用

　　　= N < 0 : 部材軸方向に引張力が作用

検定N : 設計用軸力の設計用軸耐力に対する検定値として、1.0以上の値が計算された場合は、柱の主筋に対して最大鉄筋比及び最小主筋間隔で決まる制限値まで増加させても部材耐力が不足することを意味します。

M : 最大鉄筋比となる荷重組合わせ条件時において柱部材に発生した設計用曲げモーメントは、次のように計算された値です。

検定M : 設計用曲げモーメントの設計用曲げ耐力に対する検定値として、1.0以上の値が計算された場合には、柱の主筋に対して最大鉄筋比及び最小主筋間隔で決まる制限値まで増加させても部材耐力が不足することを意味します。

主筋量 :主筋の必要鉄筋量を表示します。設計規準に定められた最小鉄筋量よりも少ない場合には、最小鉄筋量を表示します。

主筋 : 設計制限条件(最大鉄筋比、最小鉄筋比及び最小主筋間隔)を満足する最適の鉄筋径及び本数を表示します。

表記方法 : n1 - n2 - Dxx(#xx)

(n1 :主筋全本数、n2 :主筋の横列本数、 Dxx(#xx) :主筋の呼び名)

Q.end: 部材端部の最大鉄筋比となる荷重組合わせ条件時に柱部材に発生した設計用せん断力

Q.mid : 部材中央の最大鉄筋比となる荷重組合わせ条件時に柱部材に発生した設計用せん断力

検定Q.end : 部材端部での設計用せん断力の設計用せん断強度に対する検定値として、1.0以上の値が計算された場合には、柱のせん断補強筋に対して最大鉄筋比及び最小配筋間隔で決まる制限値まで増加させても部材のせん断耐力が不足することを意味します。

検定Q.mid : 部材中央での設計用せん断力の設計用せん断強度に対する検定値として、1.0以上の値が計算された場合には、柱のせん断補強筋に対して最大鉄筋比及び最小配筋間隔で決まる制限値まで増加させても部材のせん断耐力が不足することを意味します。

帯筋量.end : 部材端部でのせん断補強筋の単位長さあたりの必要鉄筋量を表示します。、算定結果が規準の最小鉄筋量より少ない場合は規準の最小鉄筋量が表示されます。

帯筋量.mid : 部材中央でのせん断補強筋の単位長さあたりの必要鉄筋量を表示します。、算定結果が規準の最小鉄筋量より少ない場合は規準の最小鉄筋量が表示されます。

せん断鉄筋の必要断面積は単位系によって以下に表示されます。　

単位系がmm, cm, mの場合は各々mm2/m, cm2/m, m2/mで表されます。単位系がin, ftの場合は各々in2/ft, ft2/ftで表示されます。

帯筋 : ユーザが入力した設計用せん断鉄筋規格を用いて、Aw-Hで配筋可能な配筋間隔を表示します。

せん断補強筋は、次の形式で表示します。

= "Dxx @yyy" , "#xx @yyy"

　　xxは鉄筋の呼び名で、yyyは配筋間隔(単位: mm)です。

= "Failure"

設計Vsが規準を満足できず、断面を大きくする必要がある場合に表示されます。

各国規準のせん断強度式および応力算定式の制限値

設計規準	制限値		単位
AIJ-WSD99	鉄筋の必要鉄筋比 : = 1.2%		-
AIK-USD94	鉄筋のせん断強度 : Vs =		kgf/cm2
KCI-USD03	鉄筋のせん断強度 Vs =		N/mm2
KCI-USD99	鉄筋のせん断強度 Vs =		kgf/cm2
KSCE-USD96	鉄筋のせん断強度 Vs =		kgf/cm2
AIK-WSD2K	発生せん断応力 v =		kgf/cm2
ACI318-02, ACI318-99 ACI318-95, ACI318-89	鉄筋のせん断強度 Vs =		lb/in2
CSA-A23.3-94	鉄筋のせん断強度 Vs =		N/mm2
BS8110-97	発生せん断応力 v =		N/mm2
GB50010-02	耐震設計時	公称せん断強度Vn =	N/mm2
GB50010-02		公称せん断強度Vn =
	非耐震設計時	の場合、
		の場合、
		の場合、内挿法で計算
IS456:2000	発生せん断応力=(下記Note 参照)		N/mm2

IS456:2000でのは下記表の通りです。

Concrete Grade	M15	M20	M25	M30	M35	M40以上
	2.5	2.8	3.1	3.5	3.7	4.0

共通Control

更新した配筋データは、断面検定時に使用します。

	すべての部材(柱部材)を選択します。
	すべての部材(柱部材)の選択を解除します。
	設計結果ダイアログを開いたまま、特定部材の設計変数を再設定して、その部材だけを再設計する際に利用する機能です。断面番号別の表示時は、選択した断面を持つすべての部材に対して再計算します。

部材全体の設計結果に影響を及ぼす設計変数(例えば、コンクリート材料の修正など)を修正する場合は、設計結果が削除されるためにこの機能を利用することができません。

: 断面選定結果のダイアログを詳細に表示します。

: 断面選定結果のダイアログを簡略して表示します。

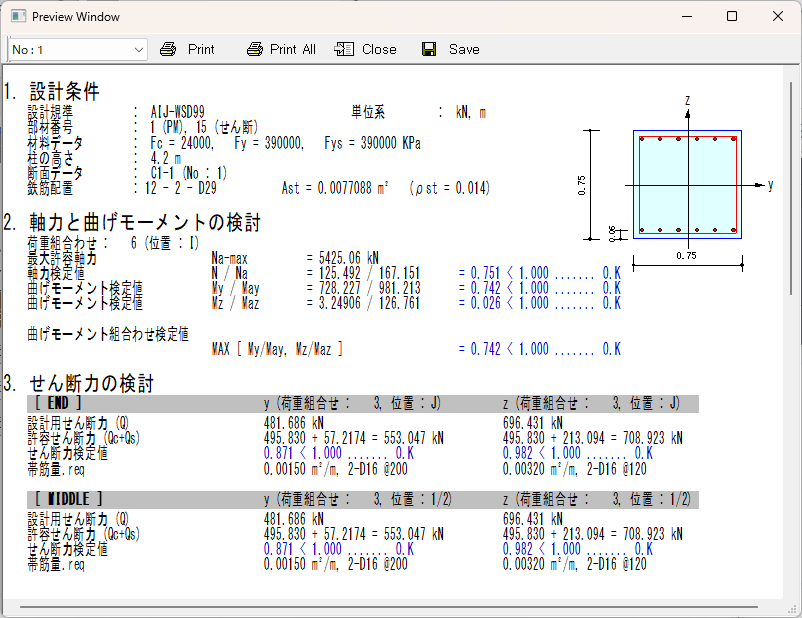

: 選択した柱部材に対する断面選定結果の計算書を出力します。

すべての選定結果と検定結果を画像ファイルに一括に出力することができます。

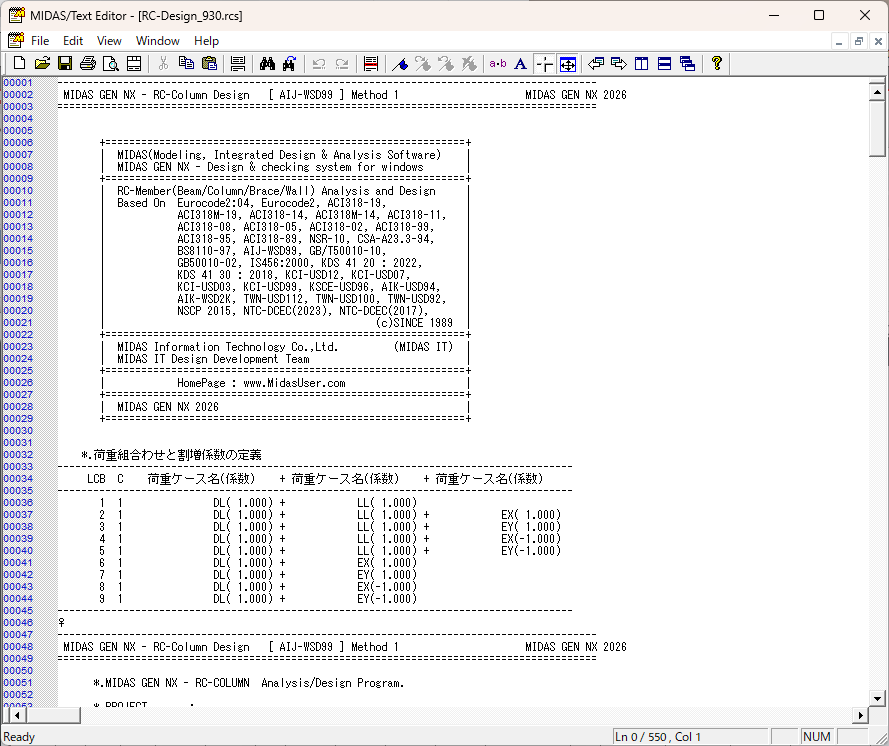

: 選択した柱部材に対する断面選定の詳細結果をテキストエディタに出力します。
詳細結果は、部材番号別の表示時においてサポートしています。

KBC2005で定義する特別地震荷重組合せと鉛直地震力を適用した部材の場合は、RC部材選定とRC部材検定の詳細結果で、"結果 > 荷重組合わせ"の自動生成（一般タブ）時に指定した地震設計用係数が確認できます。

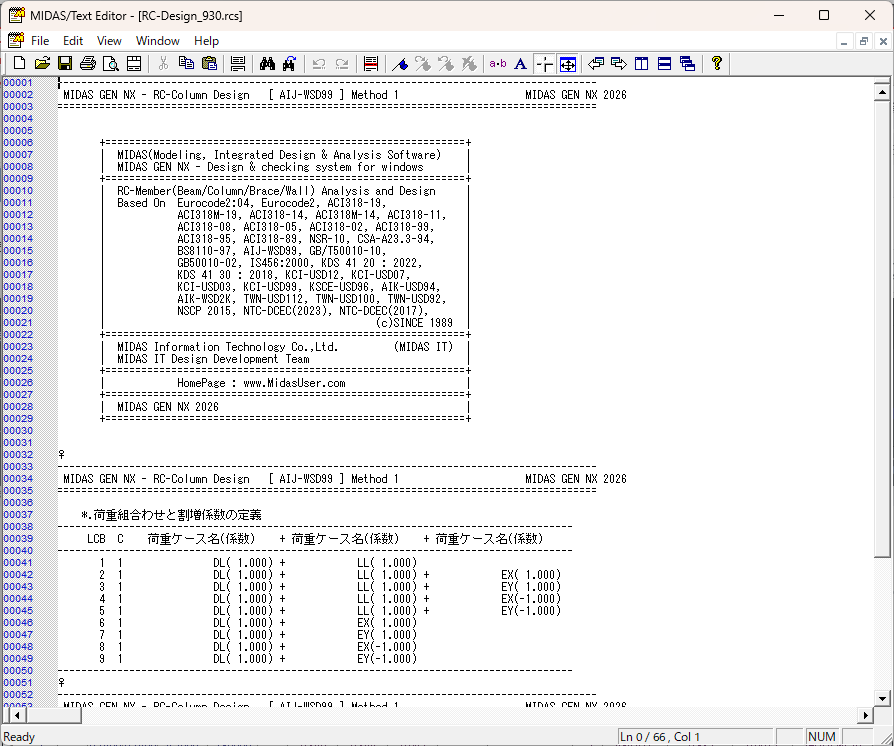

: 選択した柱部材に対する断面選定の要約結果をテキストエディタに出力します。
断面番号別の表示時では、各断面番号に対する代表値(最大鉄筋量となる結果)を出力します。

要約結果を表示すると、長期/短期を区別した選定結果を表示します。

Pos ：算定位置（I,M,J）

LS ：荷重組合わせ番号

AF ：軸力

BM ：曲げモーメント

SF ：せん断力

Pt ：引張鉄筋比(%)、規準による最小鉄筋比と釣合い鉄筋比との間の値として計算されます。

at ：必要主筋断面

n ：主筋数

pw ：帯筋比(%)

ピッチ：帯筋間隔

Ta.U ：付着応力度

長期/短期を区別した選定結果を部材別に対しても確認することができます。

設計用軸力及び2方向の設計用曲げモーメントによるM-N相関図及び結果を表示します。

= 全て : 断面選定されたすべての結果をダイアログに表示します。

= OK : 断面選定結果の中で、OKと判定された結果だけをダイアログに表示します。

= NG : 断面選定結果の中で、NGと判定された結果だけをダイアログに表示します。

:　選択した部材とモデル画面上での連動可否を指定します。チェックオンした場合、'選択'で選択した部材がモデル画面上でも選択されます。

: ダイアログを閉じます。

1.部材の検定を先に行ってから設計を再実行すると設計結果ダイアログに、検定で表示された結果をそのまま呼出して表示します。これを表すために設計結果ダイアログの表が赤色で表示されます。検定結果を無視し、新しく設計された結果を見るためには再計算ボタンをクリックして下さい。

2.せん断鉄筋の間隔が 0.001に配筋される場合

柱のせん断設計をするとき、せん断鉄筋量が最大せん断鉄筋量の制限値(ACI 318-05 11.5.7.9)を超える場合、該当部材はせん断に対してＮＧ判定が表示されます。この場合、自動配筋結果を部材に入力するために「配筋データの更新」をクリックすると、せん断鉄筋の間隔は最大せん断鉄筋量の制限値に該当する間隔ではなく、0.001ｃｍと入力されます。これは、ＲＣ柱検定時にユーサーがせん断鉄筋間隔をこれ以上減らせないようにするためです。

	断面選定に適用した規準を表示します。
	部材番号別の表示では各部材の位置(I, 1/4, 1/2, 3/4, J)及び各荷重組合わせ条件に対するM-N相関図から鉄筋比が最大となる設計用２方向曲げモーメント及び設計用せん断力に対する断面選定結果を表示します。断面番号別の表示では、同じ断面番号を持つ各部材の位置(I,M,Jにおいて、鉄筋量が最大となる部材を断面番号別に表示します。ここで、選択ボックスにチェッをして断面を選択すると、選択した断面を持つすべての部材が選択されます。また、このオプションは１つの部材に対する結果でないために、部材番号は"0"と表示されます。
	使用単位系を表示します。
	計算結果を出力する時に、断面番号または部材番号の昇順に整列させて表示します。
	選定された鉄筋量を設計用の配筋データとして自動更新します。
