機能
解析を実行して得られた結果と設計用の入力情報を利用し、各種の設計規準に従ってコンクリートの柱部材(傾斜柱)の断面検定を行う機能です。
適用可能な設計規準は、次の通りです。
日本建築学会の鉄筋コンクリート構造計算規準(AIJ-WSD91)
アメリカコンクリート学会の鉄筋コンクリート構造計算規準(ACI318-89)
アメリカコンクリート学会の鉄筋コンクリート構造計算規準(ACI318-95)
アメリカコンクリート学会の鉄筋コンクリート構造計算規準(ACI318-99)
アメリカコンクリート学会の鉄筋コンクリート構造計算規準(ACI318-02)
イギリスのコンクリート構造設計基準(BS8110-97)
ヨーロッパのコンクリート構造設計基準(Eurocode 2)
大韓建築学会の鉄筋コンクリート構造計算規準(AIK-USD94)
大韓コンクリート学会のコンクリート構造設計規準(KCI-USD99)
大韓土木学会のコンクリート標準示方書(KSCE-USD96)
大韓建築学会の鉄筋コンクリート構造計算基準(AIK-WSD2K)
カナダコンクリート構造設計基準(CSA-A23.3-94)
中国コンクリート構造設計基準(GB50010-02)
呼出
リボンメニュー：設計 > RC設計 > 解析実行 > RC部材検定 >柱断面の検定
ショットカットキー：[Ctrl]+[Shift]+2
入力
断面検定結果の表示形式には、部材番号別及び断面番号別の２つがあります。
部材番号別の表示では各部材の位置(I, 1/4, 1/2, 3/4, J)及び各荷重組合わせ条件に対して、設計用軸力(Axial Force)、2方向の設計用曲げモーメント(Biaxial Moment)によるM-N相関図(P-M Interaction Diagram)及び設計用せん断力(Shear Force)に対する検定値が最大となる検定結果を表示します。
断面番号別の表示では、さらに同じ断面番号を有する各部材の中で検定値が最大となる検定定結果を表示します。
また、検定結果に対して設計耐力以下に納まっている場合は青色、設計耐力を超える場合には赤色で表示します。
断面検定は、断面選定で更新入力またはユーザーが入力した配筋データ、及びＲＣ設計パラメータを利用して実行します。
配筋データが入力されていない場合には、断面検定は実行されません。
断面検定結果は、ユーザーの使用単位系をもとに表示します。

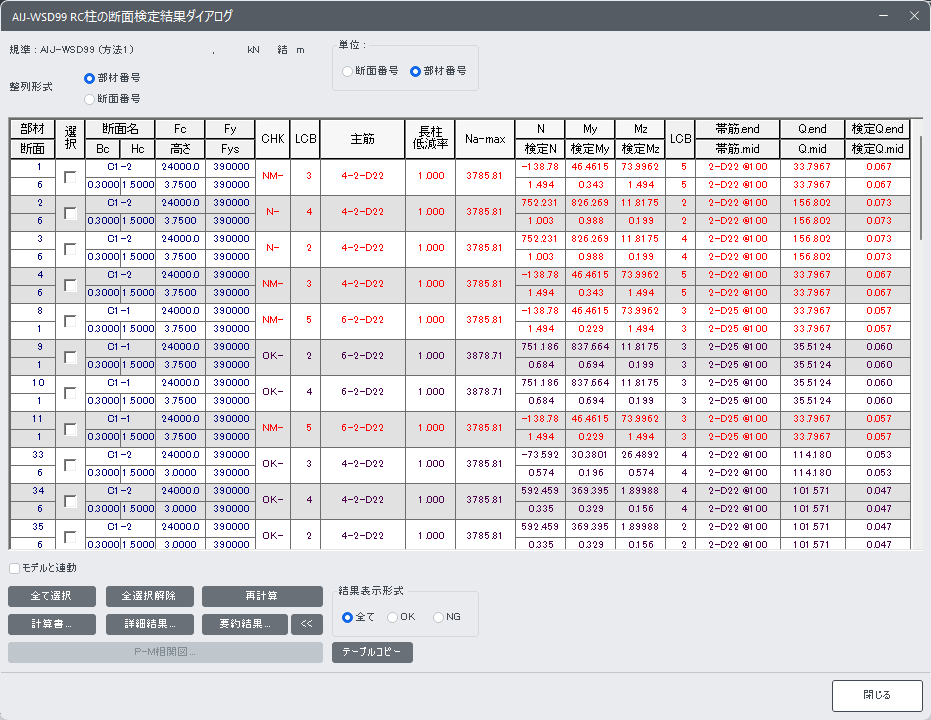

AIJ-WSD99 RC柱の断面検定結果ダイアログボックス
部材 : 部材番号
断面 : 断面番号
選択 : 再検定または各種の結果出力用の部材(柱部材)を選択します。
断面名 : 断面名
Bc, Hc : 柱部材の断面幅、断面せい
高さ : 柱の部材長
Fc : コンクリートの設計基準強度
Fy : 主筋の降伏応力度
Fys : せん断補強筋の設計用降伏応力度
CHK : 断面検定の判定結果
= "OK" : 設計用軸力、設計用曲げモーメント及び設計用せん断力が部材耐力以下に納まっている場合
= "OK-" : 設計用軸力、設計用曲げモーメント及び設計用せん断力が部材耐力以下に納まっている場合
ただし、最小鉄筋比を検討して最小鉄筋比を満足しない場合
= "OK+" : 設計用軸力、設計用曲げモーメント及び設計用せん断力が部材耐力以下に納まっている場合
ただし、最大鉄筋比を検討して最大鉄筋比を満足しない場合
= "N***" : 設計用軸力に対して部材耐力が不足する場合
= "*M**" : 設計用曲げモーメントに対して部材耐力が不足する場合
= "**Q*" : 設計用せん断力に対して部材耐力が不足する場合
= "NM**" : 設計用軸力及び設計用曲げモーメントに対して部材耐力が不足する場合
= "*MQ*" : 設計用曲げモーメント及び設計用せん断力に対して部材耐力が不足する場合
= "N*Q*" : 設計用軸力及び設計用せん断力に対して部材耐力が不足する場合
= "NMQ*" : 設計用軸力、設計用曲げモーメント及び設計用せん断力に対して部材耐力が不足する場合
= "***A" : 許容付着応力度を満足しなかった場合
LCB : 最大検定値となる時の荷重組合わせ条件
主筋 : ユーザーまたは断面選定時に
によって更新入力された主筋径及び本数を表示します。
表記方法 : n1 - n2 - Dxx(#xx)
(n1 :主筋全本数、n2 :主筋の横列本数、 Dxx(#xx) :主筋の呼び名)
長柱低減率 : 長柱として扱う場合、軸力を割り増しする係数
長柱として割り増しをしない限界は、角柱 h/D=15, 円柱 h/D=10以下とします。
N : 最大検定値となる荷重組合わせ条件時に柱部材に発生した設計用軸力
= N > 0 : 部材軸方向に圧縮力が作用
= N < 0 : 部材軸方向に引張力が作用
検定N : 設計用軸力の設計用軸耐力に対する検定値で、1.0以上の値となった場合は、柱部材について入力された断面及び配筋では耐力が不足していることを意味します。
MF_y : 柱部材の部材座標系のy軸に対する曲げモーメント係数(鉛直荷重を受けるスレンダーな柱部材に対してユーザーが入力、またはプログラム内で計算された値)
MF_z : 柱部材の部材座標系のz軸に対する曲げモーメント係数
Mcy : 曲げモーメント係数を考慮した部材座標系のy軸に対する設計用曲げモーメント
Mcz : 曲げモーメント係数を考慮した部材座標系のz軸に対する設計用曲げモーメント
検定My : y軸回りの曲げモーメントに対する検定値(設計用曲げモーメントに対する設計用曲げ耐力の比)で、1.0以上の値となった場合は、柱部材について入力された断面及び配筋では耐力が不足していることを意味します。
検定Mz : z軸軸回りの曲げモーメントに対する検定値(設計用曲げモーメントに対する設計用曲げ耐力の比)で、1.0以上の値となった場合は、柱部材について入力された断面及び配筋では耐力が不足していることを意味します。
Q : 最大検定値となる荷重組合わせ条件時に柱部材に発生した設計用せん断力
検定Q : 設計用せん断力の設計用耐力に対する検定値
共通 Control
| 断面検定に適用した規準を表示します。 | |
部材番号別の表示では各部材の位置(I, 1/4, 1/2, 3/4, J)及び各荷重組合わせ条件に対して、設計用軸力、2方向の設計用曲げモーメントによるM-N相関図及び設計用せん断力に対する検定値が最大となる検定結果を表示します。 断面番号別の表示では、さらに同じ断面番号を有する各部材の中で検定値が最大となる検定定結果を表示します。１つの部材に対する結果ではないため、その時のMEMB(部材番号)は"0"と表示されます。 断面番号別の出力を選択した場合、SEL機能は同じ断面番号の部材のすべてを対象とします。 | |
 | 使用単位系を表示します。 |
| すべての部材(柱部材)を選択します。 | |
| すべての部材(柱部材)の選択を解除します。 | |
| 選択した部材(ブレース部材)に対して再検定します。断面番号別の表示時に選択した場合は、同じ断面番号の部材のすべてに対して再検定します。 | |
| 断面検定結果のダイアログを詳細に表示します。 |
| 断面検定結果のダイアログを簡略して表示します。 |

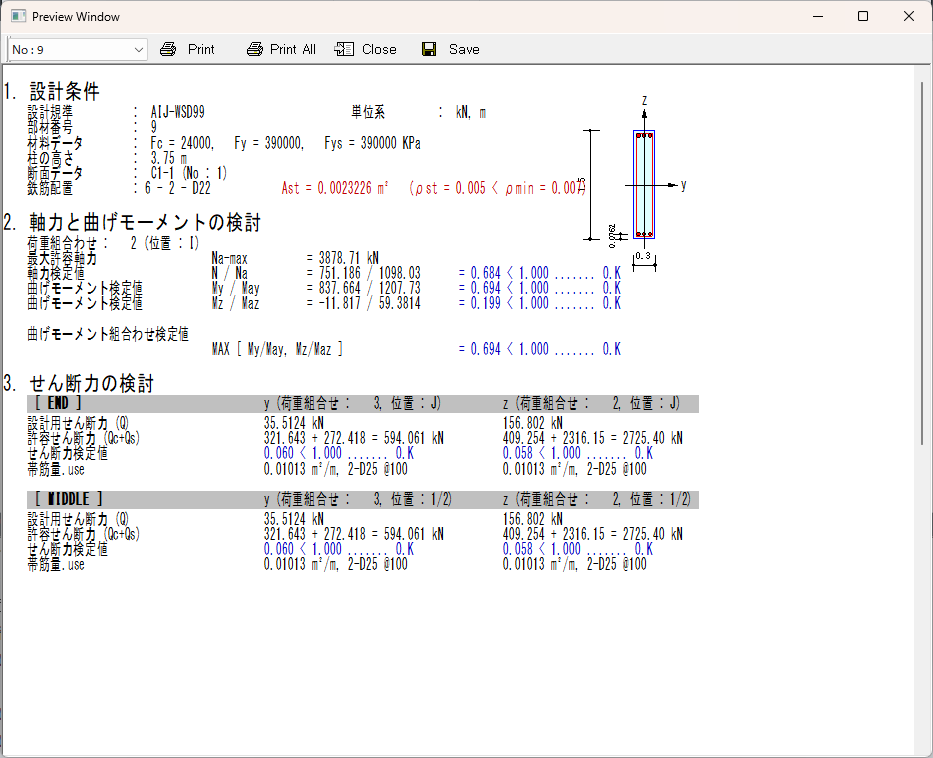

；選択した柱部材に対する断面検定結果の計算書を出力します。

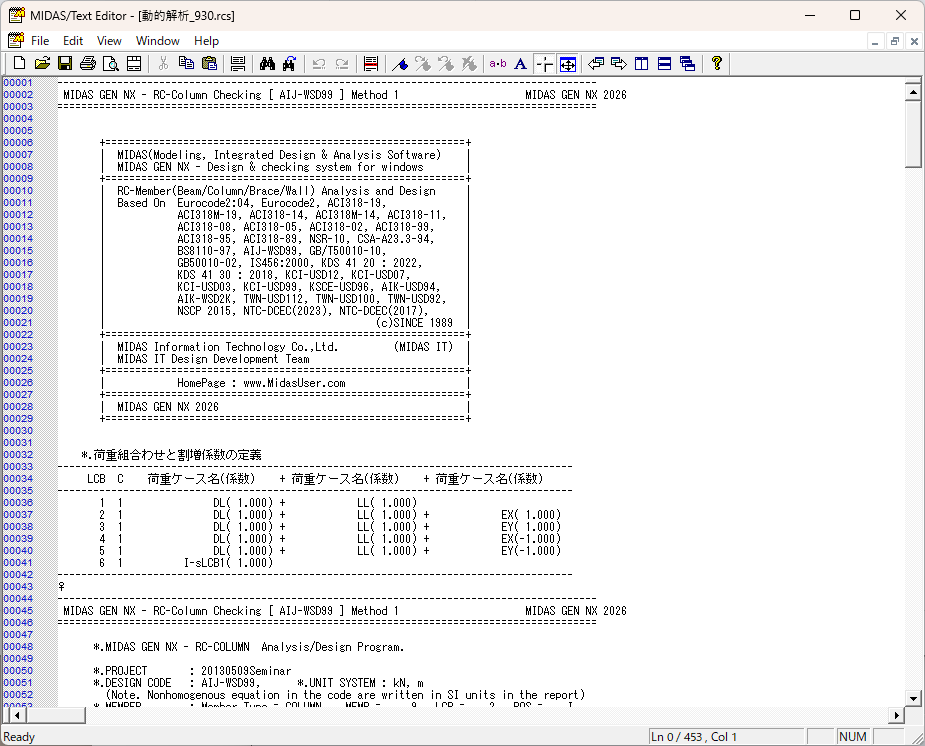

: 選択した柱部材に対する断面検定の詳細結果をテキストエディタに出力します。
詳細結果は、部材番号別の表示時にサポートされます。

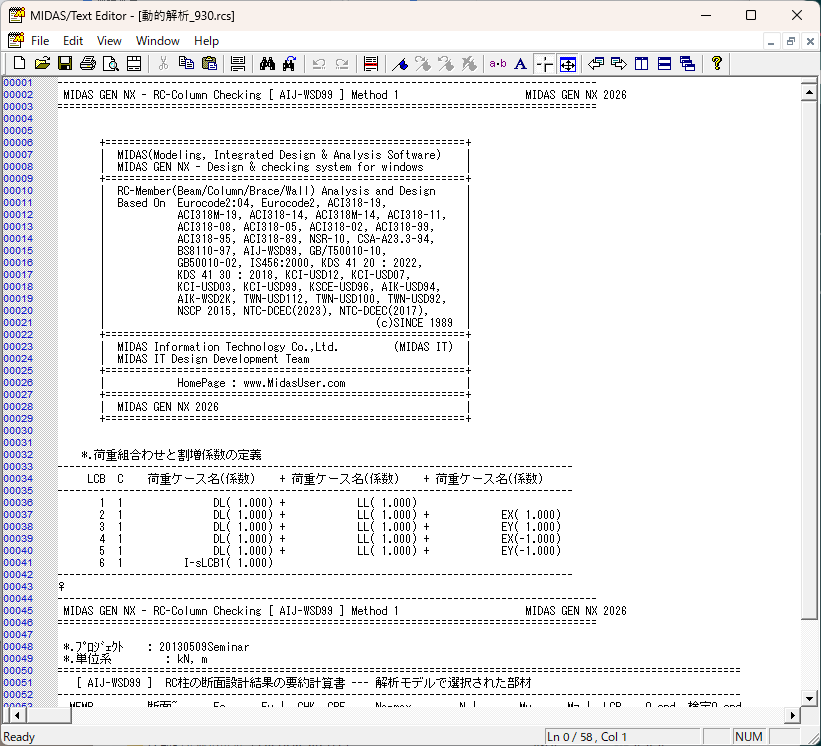

: 選択した柱部材に対する断面検定の要約結果をテキストエディタに出力します。
断面番号別の表示時では、各断面番号に対して部材の位置(I, M, J)別の代表値(最大検定値となる結果)を出力します。
断面の要約結果を表示すると、長期/短期を区別した選定結果を表示します。
：設計用軸力及び2方向の設計用曲げモーメントによるM-N
相関図及び結果を出力します。
= 全て : 断面検定されたすべての結果をダイアログに表示します。
= OK : 断面検定結果の中で、OKと判定された結果だけをダイアログに表示します。
= NG : 断面検定結果の中で、NGと判定された結果だけをダイアログに表示します。
:選択した部材(柱部材)をモデル画面にハイライト表示する場合に選択します。
: ダイアログを閉じます。
