機能
鉄筋コンクリート梁部材の設計結果または強度検証結果を用いて柱部材を設計する際、強柱・弱梁条件を満足するように柱部材を設計します。
自動設計の手順は以下のとおりです。
Step 1 : 設計 > RC設計 > 設計情報データ > 設計基準オプションで 「耐震設計と区別規定を適用する」にチェックを入れます。
Step 2 : 骨組みタイプ選択で 「特殊モーメント骨組み」を選択します。
Step 3 : 梁の設計曲げ耐力を用いて、柱部材の設計曲げモーメントを算定します。
Step 4 : Step 3で算定された設計曲げモーメントおよび軸力を用いて、柱部材を自動設計します。
梁の設計後に柱設計を順次実行します。
1
本機能は以下の条件下で適用されます。
1. 適用設計基準: ACI318-89/95/99/02/05, TWN-USD92, KCI-USD07
2. 「耐震設計特別規定を適用する」が適用されている場合
2
一般的な強柱・弱梁の設計手順は以下のとおりです。
梁部材設計 ➡ 梁部材検定 ➡ 柱設計
3
梁部材を強度検証せずに延性設計を実行した場合は、梁部材を個別に設計し、柱部材と接続する梁の設計曲げ耐力を用いて柱部材を設計します。
しかし実際の施工では梁部材はグルーピングされ、その中で最も不利な部材力に基づいて設計されるため、上記note2で説明される方法がより望ましいです。
4
梁のグルーピングが適切に行われていない場合、柱設計が非経済的になる可能性があります。この場合、部材ごとに鉄筋を入力できる機能を利用することで、より経済的な設計が可能です。
呼出
リボンメニュー：設計 > RC設計 > 解析実行 > 強柱-弱梁 耐力比 > 延性設計
入力

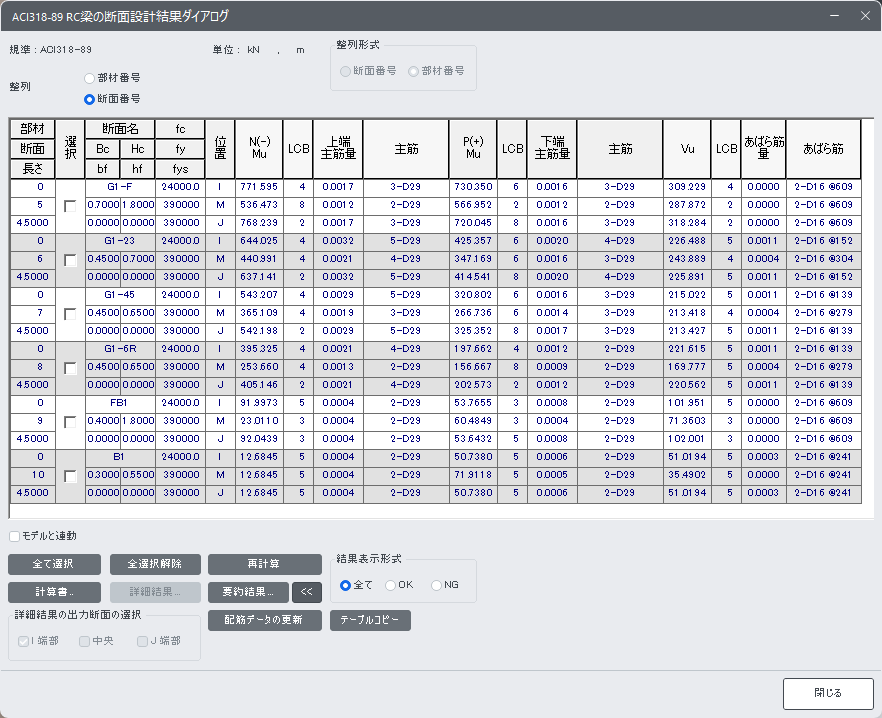

鉄筋コンクリート梁の設計結果ダイアログボックス

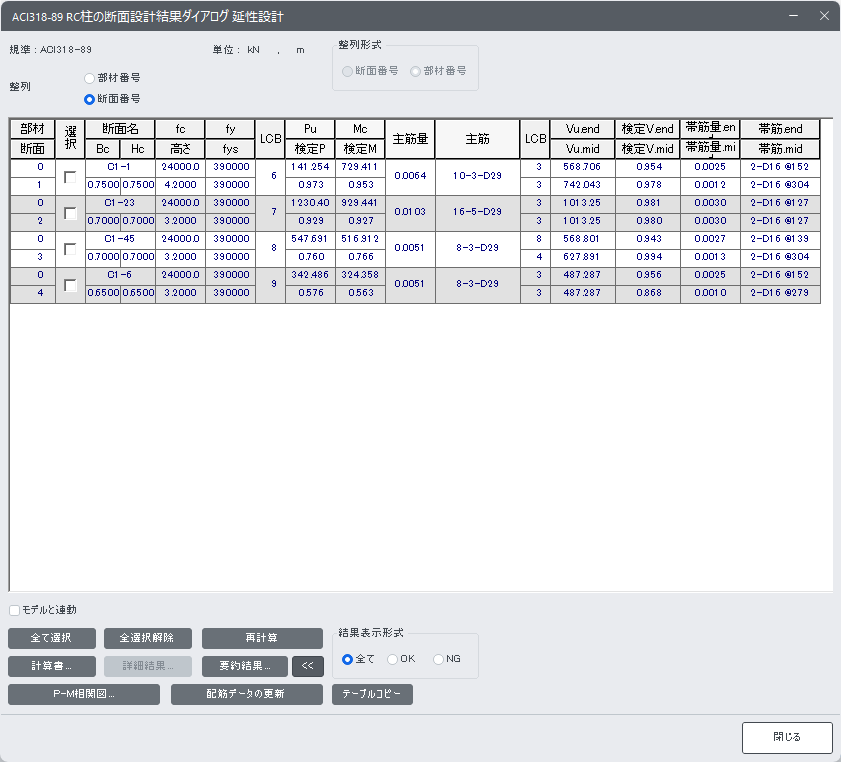

鉄筋コンクリート柱の設計結果ダイアログボックス
部材 : 部材番号
断面 : 断面番号
長さ : 梁の部材長
選択 : 再計算または結果を出力する部材を選択します。
断面名 : 断面名
Bc, Hc : 梁幅、梁せい
bf, hf : T-型断面の有効スラブ幅、スラブ厚
fc : コンクリートの設計基準強度
fy : 主筋の設計用降伏応力度
fys : せん断補強筋の設計用降伏応力度
POS : 自動設計位置 (I, M, J)
設計位置のうちM位置の結果は、スパンの1/4、1/2、3/4位置における負モーメント・正モーメントおよびせん断力の中で最大値に基づいて自動設計された結果を表示します。
CHK : 自動設計結果の表示（ユーザーの利便性のため、［>>］ボタン状態で出力）
= "OK" : 自動設計結果において、所要負曲げモーメント・正曲げモーメントおよびせん断力に対して設計強度が適合
= "N**" : 自動設計結果において、所要負曲げモーメントに対して設計曲げ強度が不足
= "*P*" : 自動設計結果において、所要正曲げモーメントに対して設計曲げ強度が不足
= "**V" : 自動設計結果において、所要せん断力に対して設計せん断強度が不足
= "NP*" : 自動設計結果において、所要負曲げモーメントおよび正曲げモーメントに対して設計曲げ強度が不足
= "*PV" : 自動設計結果において、所要正曲げモーメントおよび所要せん断力に対して設計強度が不足
= "N*V" : 自動設計結果において、所要負曲げモーメントおよび所要せん断力に対して設計強度が不足
= "NPV" : 自動設計結果において、所要負・正曲げモーメントおよび所要せん断力に対して設計強度が不足
POS : 自動設計位置（I：部材のI端、M：部材の中央、J：部材のJ端）
N-Mu, LCB : 該当部材または断面で発生した最大所要負曲げモーメント、およびその最大値が発生したコンクリート荷重組合せ条件
AsTop : プログラムにより算出された断面上部主鉄筋の必要断面積を示す。規準による最小鉄筋量より小さい場合は、最小鉄筋量で表示される。
Rebar(AsTop) : ユーザーが入力した主鉄筋規格の中から、AsTopを満足する最適な鉄筋規格と必要本数を表示
2段配筋以上で設計された場合は、最大2段配筋まで鉄筋を配置
=1段配筋の場合("xx-Dyy")
xx：上部鉄筋の本数、yy：直径規格
= 2段配筋の場合("xx-yy-Dzz")
xx：上段鉄筋の本数、yy：下段鉄筋の本数、zz：直径規格
P(+)Mu, LCB : 該当部材または断面で発生した最大係数正曲げモーメント、およびその最大値が発生したコンクリート荷重組合せ条件
AsBot : プログラムにより算出された断面下部主鉄筋の必要断面積（計算された鉄筋量が規準による最小鉄筋量より小さい場合は、最小鉄筋量を表示）
Rebar(AsBot) : 入力された主鉄筋規格の中から、AsBotを満足する最適な鉄筋径規格と必要本数を表示
2段配筋以上で設計された場合は、最大2段配筋まで鉄筋を配置
= 1段配筋の場合("xx-Dyy")
xx：上部鉄筋の本数、yy：直径規格
=2段配筋の場合("xx-yy-Dzz")
xx：上段鉄筋の本数、yy：下段鉄筋の本数、zz：直径規格
Vu, LCB : 該当部材または断面で発生した最大所要せん断力、およびその最大値が発生したコンクリート荷重組合せ条件
AsV : プログラムにより算出されたせん断鉄筋の必要断面積を示す。
規準による最小鉄筋量より小さい場合は、最小鉄筋量で表示される。
せん断鉄筋の必要断面積は単位系に応じて適用され、単位系が mm、cm、m の場合はそれぞれ mm²/m、cm²/m、m²/m で表記される。単位系が in、ft の場合はそれぞれ in²/ft、ft²/ft で表記される。
Stirrup : ユーザーが入力した補助鉄筋の径規格を用いて、AsVを満足する配筋間隔を表示する。
自動設計結果に応じて、Stirrupには以下の内容が出力される。
= "xx-Dyy@zzz" : xx はスターラップの本数、yy は鉄筋の呼び径（規格番号）、zzz は配筋間隔（単位：mm）を示す。
= "Failure" :設計せん断力 Vs が「基準 7.3.3（8）節」を満足せず、断面の増加が必要な場合に表示される。
[各国基準別のせん断強度式および応力算定式の制限値]
建物の床における鉛直振動について、居住者の快適性を評価するための解析手順を示したものです。
設計規準 |
制限値 |
単位 |
|
KCI-USD03 |
鉄筋のせん断強度 Vs = |
N/mm2 |
|
KCI-USD99 |
鉄筋のせん断強度 Vs = |
kgf/cm2 |
|
AIK-USD94 |
鉄筋のせん断強度 : Vs = |
kgf/cm2 |
|
KSCE-USD96 |
鉄筋のせん断強度 Vs = |
kgf/cm2 |
|
AIK-WSD2K |
発生せん断応力 v = |
kgf/cm2 |
|
|
ACI318-02, ACI318-99 ACI318-95, ACI318-89 |
鉄筋のせん断強度 Vs = |
lb/in2 |
|
CSA-A23.3-94 |
鉄筋のせん断強度 Vs = |
N/mm2 |
|
BS8110-97 |
発生せん断応力 v = |
N/mm2 |
|
AIJ-WSD99 |
鉄筋の必要鉄筋比 : |
- |
|
GB50010-02 |
耐震設計時 |
長方形梁: 設計用せん断力V = |
N/mm2 |
T型梁 : 設計用せん断力V = | |||
非耐震設計時 |
|
||
| |||
| |||
IS456:2000 |
発生せん断応力 |
N/mm2 |
|
= 1.2%
の場合、
の場合、
の場合、内挿法で計算
=
IS456:2000での
は下記表の通りです。
Concrete Grade |
M15 |
M20 |
M25 |
M30 |
M35 |
M40以上 |
|
2.5 |
2.8 |
3.1 |
3.5 |
3.7 |
4.0 |
共通Control
| 自動設計に適用された規準を示します。 | |
 |
使用単位系を表示します。 |
|
部材番号：個別部材ごとの設計結果を表示します。並び順は下記の「整列形式」に従います。 断面番号：同じプロパティ名を持つ部材のうち、設計結果が最も不利な部材のみを各断面ごとに出力します。このオプションを選択した後、「SEL」機能を使用して断面を選択すると、その断面に属するすべての部材が選択されます。また、このオプションを選択すると、MEMB（部材番号）は「0」として出力されます。 |
|
 |
自動設計結果を部材別に出力する際の並び替え基準を選択します。断面番号、または部材番号を基準として設定できます。 |
| 選定された鉄筋量を設計用の配筋データとして自動更新します。 | |
| すべての部材を選択します。 | |
| すべての部材の選択を解除します。 | |
| 設計結果ダイアログを開いたまま、特定部材の設計変数を再設定して、その部材だけを再設計する際に利用する機能です。主鉄筋の継手情報を変更した後にも、この機能を使用できます。 |
部材全体の設計結果に影響を及ぼす設計変数(例えば、コンクリート材料の修正など)を修正する場合は、設計結果が削除されるためにこの機能を利用することができません。
: 自動設計結果を詳細に表示します。
: 自動設計結果を簡略に表示します。

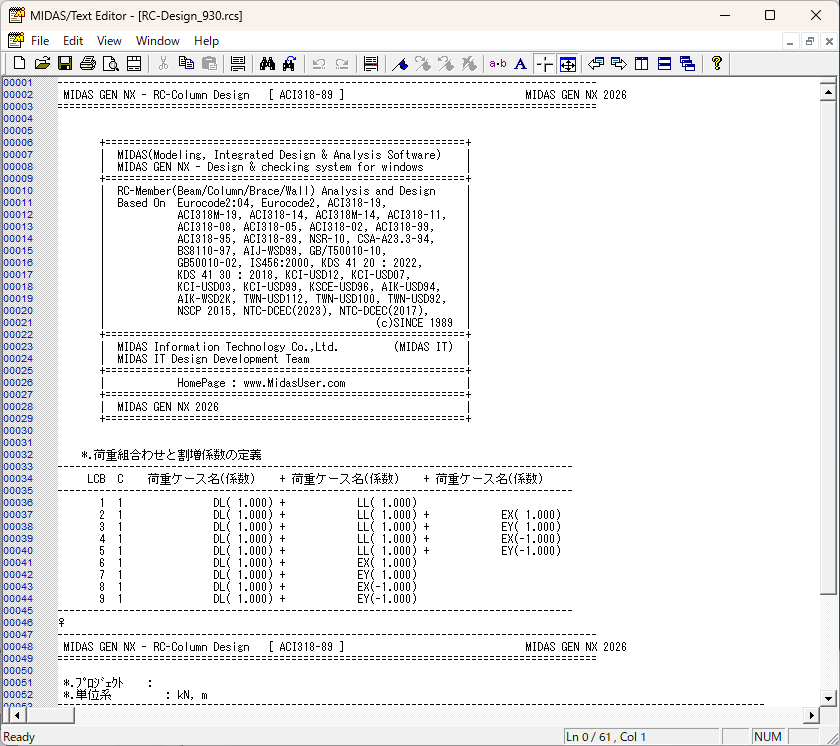

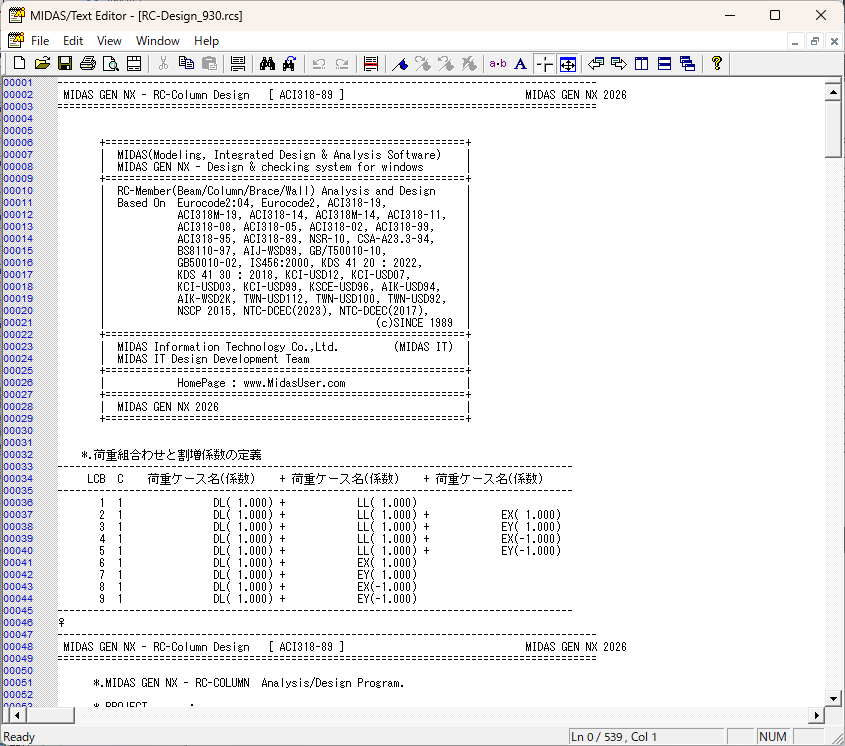

すべての設計結果&設計規準ダイアログの Graphic Reportを一括でファイル保存できます。

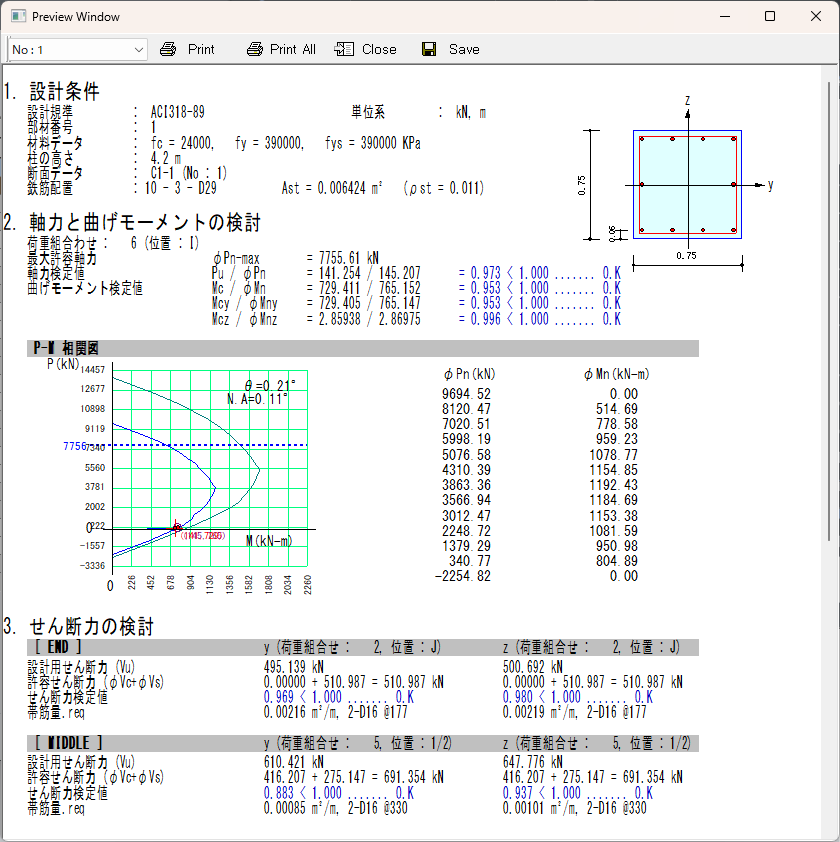

: 選択した部材に対する詳細結果を出力します。
詳細結果の出力は、部材番号別の表示時にサポートしています。
KBC 2009で定義する特別地震荷重組合せと鉛直地震力を適用した部材の場合は、RC部材選定とRC部材検定の詳細結果で、"結果 > 荷重組合わせ"の自動生成（一般タブ）時に指定した地震設計用係数が確認できます。
: 選択した部材に対する要約結果を出力します。
: 該当部材に対する2軸PM相関図を3次元の図として出力します。
「Print Result」ボタンを押すと、PM相関グラフの値をテキストで確認できます。
= 全て : 自動設計された全ての結果を設計結果ダイアログに表示します。
= OK : 自動設計結果のうち、OKの結果のみを設計結果ダイアログに表示します。
= NG : 自動設計結果のうち、NGの結果のみを設計結果ダイアログに表示します。
:選択した部材とモデル画面上での連動可否を指定します。
チェックオンした場合、'選択'で選択した部材がモデル画面上でも選択されます。
: ダイアログを閉じます。
