機能
強柱・弱梁の条件を満足しない節点について、梁と柱の曲げ強度比をモデルビュー上で確認できる機能です。
ユーザーが許容比を直接入力してチェックすることができ、条件を満足しない節点の強度比を表示します。
1. 適用される設計基準 : ACI318-89/95/99/02/05, TWN-USD92, KCI-USD07
“耐震設計と区別規定を適用する”にチェックを入れた場合
2. 延性設計実行後
呼出
リボンメニュー：設計 > RC設計 > 解析実行 > 強柱-弱梁 耐力比 > 強柱-弱梁 強度比

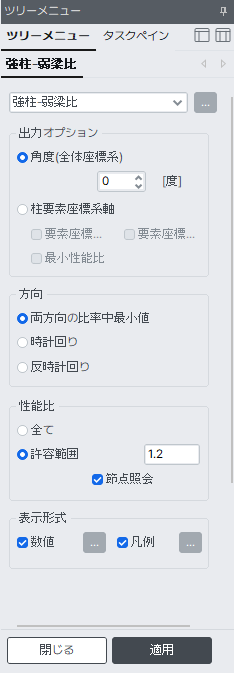

入力
出力オプション
梁－柱接合部の曲げ強度比の表示方法
角度(全体座標系) : 全体座標系を基準として表示
柱要素座標系軸 : 接合部に接続された下部柱の要素座標系を基準として表示
要素座標系-y : 接合部に接続された下部柱において、
要素のローカルz軸を基準に曲げ強度比を表示
要素座標系-z : 接合部に接続された下部柱において、
要素のローカルy軸を基準に曲げ強度比を表示
最小性能比 : 柱下端部の要素ローカルy軸およびz軸を基準に、
最も不利な曲げ強度比を表示
このオプションは、Local-y軸およびLocal-z軸の両方がチェックされている場合に有効になります。
方向
梁－柱接合部の曲げ強度比の指定方向（接合部節点に関連）
両方向の比率中最小値 : 時計回りと反時計回りの強度比のうち、不利側の曲げ強度比
時計回り : 時計回り方向の曲げ強度比
反時計回り : 反時計回り方向の曲げ強度比
性能比
強度比の表示方法
全て : 梁－柱接合部のすべての節点における曲げ強度比を表示
許容範囲 : ユーザーが指定した曲げ強度比を超えない範囲の曲げ強度比を表示（デフォルト＝1.2）
節点照会 : Acceptance Limit(사용자가 지정한 휨강도비)에서 지정한 비율보다 미만인 휨강도비 절점을 찾음
ユーザーが指定した値未満の場合、モデルビュー上に数値として表示されます。
表示形式
出力形式を次のように指定します。
数値 : 要素に発生した強度比を数値で表示します。
凡例 : 作業画面の左側または右側に、設計結果に関する各種参照事項をまとめて表示します。
