機能
重複したり重なった線、円弧、ポリラインを削除します。
また、部分的に重なったり、連続する項目を結合します。
実行方法
メニュー：修正 > 単独編集 > 重複オブジェクトを削除
アイコン：
コマンド：OVERKILL
ショートカットキー：項目がありません
関連機能
コマンド
項目がありません
システム変数
項目がありません
詳細説明
重複したり重なった線、円弧、ポリラインを削除します。
同じ傾きで描かれた線(一部重複)は、一つの線で結合されます。
そしてポリラインセグメントと重なる重複線または円弧セグメントは削除されます。
重複しているオブジェクトを選択:
重複しているオブジェクトを指定します。

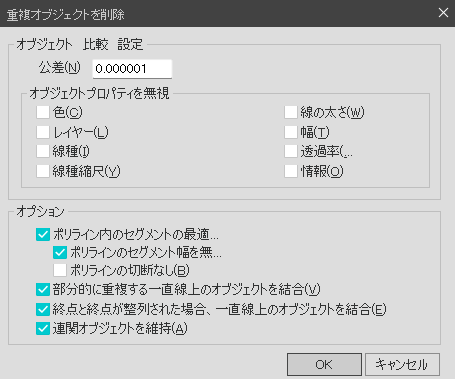

オブジェクト 比較 設定
■ 交差(N)
重複オブジェクトの削除で重複を検討する際に使用する精度を調整します。
この値が0の場合、比較される両方のオブジェクトが完全に一致する必要があります。
■ オブジェクトプロパティを無視
選択したオブジェクトの属性は無視して、重複オブジェクトを比較します。
オプション
この設定を使用して、重複オブジェクトの削除で線、円弧、ポリラインの処理を調整します。
■ ポリライン内のセグメントの最適化(P)
選択した場合、選択したポリライン内の個々の線と円弧セグメントが検査されます。
重複した頂点とセグメントは削除されます。
また、重複オブジェクトの削除は、個々のポリラインセグメントを完全に独立した線と円弧セ
グメントと比較します。
ポリラインセグメントが線または円弧のオブジェクトと重複すると、どちらかが削除されま
す。
このオプションを選択しない場合、ポリラインが別個のオブジェクトとして比較され、2つの
サブオプションを選択することができません。
ポリラインのセグメント幅を無視(D)
セグメントの幅は無視してポリラインセグメントを最適化します。
ポリラインの切断なし(B)
ポリラインオブジェクトは変更されません。
■ 部分的に重複する一直線上のオブジェクトを結合(V)
重なるオブジェクトを一つのオブジェクトに結合します。
■ 終点と終点が整列された場合、一直線上のオブジェクトを結合(E)
共通のエンドポイントを持つオブジェクトは一つのオブジェクトに結合されます。
■ 連関オブジェクトを維持(A)
関連オブジェクトは削除も変更もされません。
