機能
オブジェクトの情報と情報タグの属性を定義し、管理します。
実行方法
メニュー：情報 > オブジェクト情報管理
アイコン：
コマンド：INFORMATIONMANAGER(IM)
ショートカットキー：項目がありません
関連機能
コマンド
情報値修正 / 情報削除 / 情報タグ割当て / 情報タグ変更 / 情報タグ削除
情報タグ対象指定 / 情報タグの対象を検索
システム変数
項目がありません

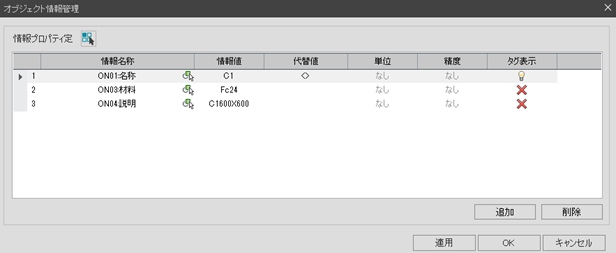

詳細説明
選択したオブジェクトの情報及び情報値などの情報特性を表示します。
情報の追加と削除が可能であり、情報値を修正、または編集するオブジェクト統合マネージャ
ー機能です。画面からオブジェクトを選択します。
情報プロパティ定義
画面上の情報タグを選択して、選択したオブジェクトに情報を付与します。
情報名称
情報コードと情報名称を表示します。
右のボタンを押すと、ツリーメニューから情報を選択、または情報コード(
情報値
セルをダブルクリックし、情報値の入力や修正が可能です。
図形オブジェクトの幾何情報を表示する長さ、面積などの情報値は読み取り専用で、変更する
ことができません。
代替値
情報値の代替、または情報値の前後にヘッダー、フッターの追記が可能です。
<>表示は情報値を示し、 <>表示前後に必要なテキストを追加できます。
情報値を使用せず、代替値のみ使用する場合には、<>を削除し、代替値を入力します。
単位
幾何情報の単位を表示します。
単位を使用できる情報は、オブジェクトの取得情報のうち、長さ、面積、直径、半径、セグメ
ントの長さ、厚さ、レベルです。
精度
情報値の精度を表示します。
タグ表示
情報オブジェクトのタグ表示の有無を制御します。
■ ON :
情報タグオブジェクトがあり、画面に表示されます。
■ OFF :
情報タグオブジェクトはありますが、画面に表示されません。
■ X :
情報のみあり、情報タグオブジェクトがない状態です。
追加/削除
オブジェクト情報を追加または削除します。
追加ボタンを押すと、基本値の名称情報が追加されます。
