照査グループ定義(ユーザー定義)

機能

• 個別(例：横桁)にグループ化し、曲げとせん断の照査だけを行う際に使用します。
• 動的耐震照査は照査ケースと照査グループの組合せ単位で行われます。

経路

メインメニュー：[耐震照査]タブ > [タイプ : 動的耐震照査] > [パラメータ]グループ > [照査対象] > [照査グループ定義(ユーザー定義)]

入力

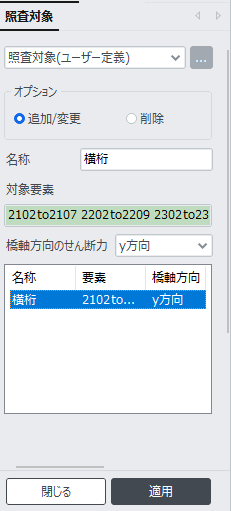

照査グループ定義(ユーザー定義) ダイアログバー

オプション

先に作業ウィンドウから対象を選択し、以下を入力します。

追加/変更 : 新しく設定を追加するか、以前に設定した内容を更新します。

削除 : 入力した設定を削除します。

名称

照査グループの名称を定義します。

対象要素

上部構造と下部構造以外にグループ化する要素番号を入力します。

入力欄が緑色になっている場合にモデルビューで対象要素を選択すると、要素番号が自動的に入力されます。要素番号を直接入力することも可能です。

橋軸方向のせん断力

加振方向別の照査断面力を決めます。要素座標系の”要素-z軸”、”要素-y軸”、”2軸考慮”が選択できます。

"要素-z軸"のみを選択するとせん断力Fzに関する方向だけを照査します。このとき曲げモーメントはMyを使用します。

"要素-y軸"のみを選択するとせん断力Fyに関する方向だけを照査します。このとき曲げモーメントはMzを使用します。

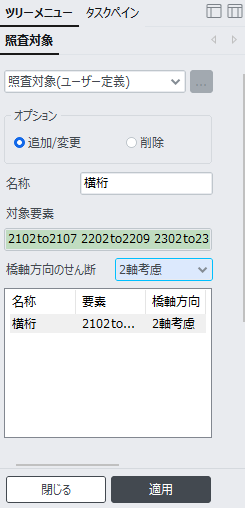

尚、”2軸考慮”の場合には橋軸方向と橋軸直角方向共に、2方向の断面力を用いて照査します。

せん断力FzとFyの両方を個別に照査します。このとき曲げモーメントはそれぞれMy、Mzを使用します。

例：”橋軸方向のせん断力”=”要素-z軸”の場合、照査に用いる断面力成分は以下のようになります。

: ユーザー定義グループを保存します。

: ダイアログバーを閉じます。
