曲げ照査

機能

  • 全ての照査グループに対して曲げの照査設定をします。
  • 上部構造グループ、下部構造グループ、ユーザー設定グループを照査対象にします。



経路

メインメニュー:[耐震照査]タブ > [タイプ : 動的耐震照査] > [パラメータ]グループ > [照査設定] > [曲げ照査]



入力

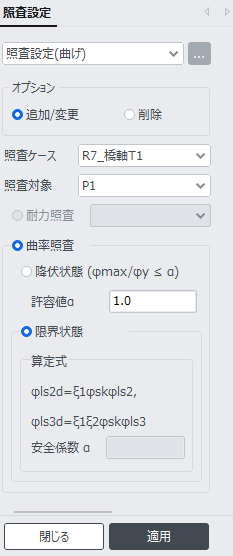

曲げ照査 ダイアログバー




ボタンをクリックすると、設定内容をテーブルで確認できます。テーブルでは回覧だけができ、内容を削除したり、修正することはできません。



オプション

先に作業ウィンドウから対象を選択し、以下を入力します。

追加/変更 : 新しく設定を追加するか、以前に設定した内容を更新します。

削除 : 入力した設定を削除します。




照査ケース

”耐震照査パラメータの設定”で定義した照査ケースを選択します。



照査対象

上部構造グループ、下部構造グループ、ユーザー設定グループを選択できます。



耐力照査

照査対象が上部構造グループとユーザー設定グループの場合に有効で、PC桁のラーメン橋などで上部工の非線形性を考慮する場合に使用します。

My(降伏モーメント)とMu(終局モーメント)が選択できます。

NOTE.png 照査対象にはM-φの非線形性特性が適用されている必要があります。



曲率照査

全ての照査グループで有効です。降伏、限界状態に対する曲率照査の可否を選択します。



降伏状態(φmax/φy ≤ α)

降伏に対する塑性率を照査する際に使用します。

許容値α

デフォルトでα=1.0です。αを変更して許容塑性率を指定します。



限界状態

限界状態時の曲率に対する安全性を照査します。

RC部材の許容曲率

RC橋脚の許容曲率の算定式を指定します。

◎道示-H24の場合: φa=φy+(φls-φy)/α、又は φa=φls/α

◎道示-H14の場合: φa=φy+(φu-φy)/α

安全係数α

◎道示-H24の場合: 1.2

◎道示-H14の場合: 照査ケースの設定によって以下のようになります。

橋梁の耐震性能 タイプ1地震動 タイプ2地震動
耐震性能2 3.0 1.5
耐震性能3 2.4 1.2



NOTE.png 下部構造グループの支承部材の”支承条件”が”免震支承”の場合は免震橋として判断して、デフォルトの安全係数は上記の2倍になります。

NOTE.png 下部構造グループの”橋脚の材料”が”鋼材”の場合、M-φ非線形特性の最大曲率が許容曲率で、安全係数による算定が必要ないために非アクティブになります。



: 曲げの照査設定を保存します。

: ダイアログバーを閉じます。
