残留変位照査

機能

  • 橋全体系と橋脚別の残留変位の照査設定をします。
  • 上部構造グループと下部構造グループを照査対象にします。



経路

メインメニュー:[耐震照査]タブ > [タイプ : 動的耐震照査] > [パラメータ]グループ > [照査設定] > [残留変位照査]



入力

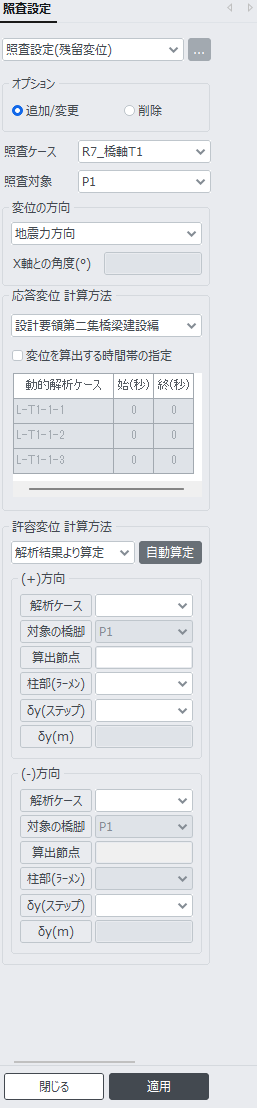

残留変位照査 ダイアログバー




ボタンをクリックすると、設定内容をテーブルで確認できます。テーブルでは回覧だけができ、内容を削除したり、修正することはできません。



オプション

先に作業ウィンドウから対象を選択し、以下を入力します。

追加/変更 : 新しく設定を追加するか、以前に設定した内容を更新します。

削除 : 入力した設定を削除します。




照査ケース

”耐震照査パラメータの設定”で定義した照査ケースを選択します。



照査対象

上部構造グループと下部構造グループが選択できます。

・照査対象=上部構造

:上部構造グループの応答変位の算出位置”における最大・最小応答変位から残留変位を算出します。

・照査対象=下部構造

:下部構造グループの”上部構造の慣性力の作用位置”における最大・最小応答変位から残留変位を算出します。



変位の方向

最大応答変位の方向を指定します。”地震力方向”、”要素座標系”、”使用者設定”が選択できます。

・地震力方向

照査ケースに含まれる動的荷重ケースの載荷方向から変位方向を自動判断します。

NOTE.png 動的荷重ケースの載荷方向は「荷重>タイプ:地震荷重>地震荷重制御」より算定します。

・要素座標系

調査ケースの”加振方向”と”照査対象の”橋軸方向のせん断力”で設定した要素座標系を基準に応答変位を座標変換して出力します。主に、曲線橋において橋脚ごとに配置角度が異なる場合に使用します。

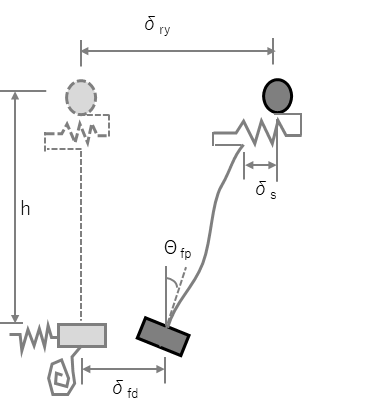

NOTE.png 照査ケースで得られる全体座標系のX方向とY方向の最大応答変位を用いて、該当する要素座標系の方向に座標変換します(下図は要素座標系のz軸方向に変換した例)。

・使用者設定

使用者が全体座標系の”X軸との角度”を入力して変位の方向を指定します。照査ケースの加振方向が橋軸方向になっていれば、ここで指定した変位は橋軸方向の変位になります。



降伏変位

残留変位を算出するための降伏変位δyの算定条件を指定します。

計算方法

解析結果より算定

プッシュオーバー解析結果から、δy(降伏変位)を算出して、δr(残留変位)を計算します。

直接入力

使用者がδy(降伏変位)を直接入力します。



(+)方向、(-)方向

最大(+方向)と最小(-方向)のδy(降伏変位)を算出するための条件を指定します。

解析ケース

”計算方法=解析結果より算定”の場合に有効です。δy(降伏変位)を算出するためのプッシュオーバー解析ケースを選択します。

NOTE.png プッシュオーバー解析ケースは、時刻歴荷重ケースのうち”解析方法=静的解析”のものです。

対象の橋脚

照査対象が上部構造グループの場合に有効で、橋全体系が降伏に達した時点の橋脚を選択します。

柱部(ラーメン)

ラーメン式橋脚など複数の柱部を持つ橋脚に使用します。ここで選択した柱部から、上部構造の慣性力の作用位置までの距離 hを自動計算します。橋脚の柱部の長さが異なる場合に有効です。

δy(ステップ)

選択したプッシュオーバー解析ケースにおいて、対象の橋脚が降伏に達する時点の解析ステップを選択します。当該解析ケースの増分ステップがリストに表示されます。

δy

”計算方法=直接入力”の場合に有効です。使用者がδy(降伏変位)を直接入力します。

NOTE.png 直接入力の場合、”対象の橋脚”と”柱部(ラーメン)”は、許容残留変位の計算における橋脚基部から上部構造の慣性力の作用位置までの高さ h の算出にのみ使用されます。



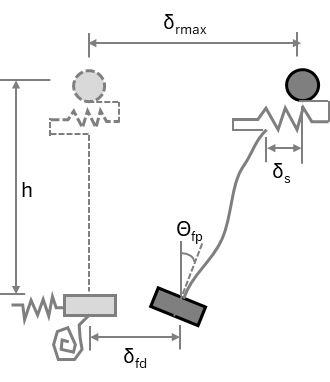

NOTE.png 残留変位の照査式(上部構造)

δr ≤ δra

ここに、

δr:橋全体系の残留変位 、δr=Cr(μr-1)(1-r)δy

Cr:残留変位補正係数

r:橋脚の降伏剛性に対する降伏後の二次剛性の比

μr:最大応答塑性率、δmax/δy

δmax:上部構造グループ設定で定義した”応答変位の算出位置”における最大応答変位

δy:橋全体系の降伏変位

δra:許容残留変位、対象橋脚の基部から上部構造の慣性力の作用位置までの高さ h の 1/100



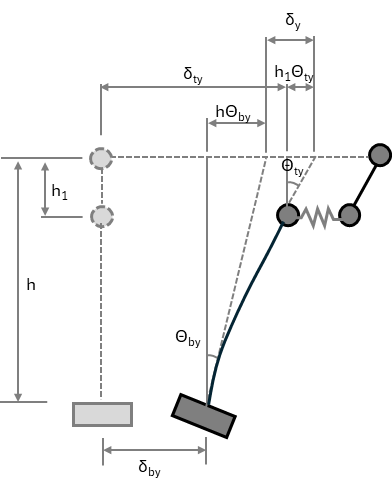

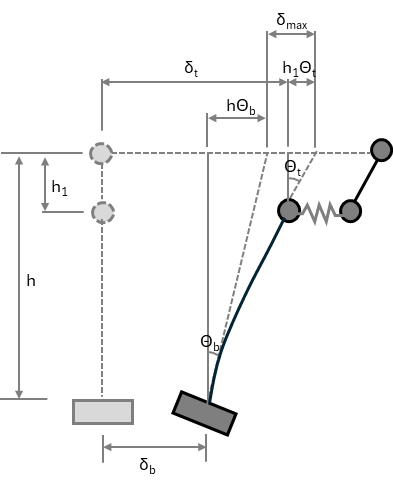

NOTE.png 残留変位の照査式(下部構造)

δr ≤ δra

ここに、

δr:橋脚の残留変位、δr=Cr(μr-1)(1-γ)δy

Cr:残留変位補正係数

r:橋脚の降伏剛性に対する降伏後の二次剛性の比

μr:最大応答塑性率、δmax/δy

δmax:橋脚の最大応答変位、δmax=δrmax-δfd-Θfp×h-δs

   但し、δs は慣性力作用位置が上部工の軸線で、弾性/免震/可動支承の場合に考慮

δy:橋脚の降伏変位

δra:許容残留変位、橋脚基部から上部構造の慣性力の作用位置までの高さ h の 1/100



: 残留変位の照査設定を保存します。

: ダイアログバーを閉じます。
