Analysis Result Tables 생성 편집

Concurrent (Max/Min) Reaction Result Table

기능

  • 이동하중 또는 지점침하 해석 결과 발생한 동시발생 반력을 Spread Sheet 형식의 테이블로 확인합니다.
  • 이동하중 또는 지점침하 데이터의 Concurrent Reaction Group에서 동시반력을 계산할 절점 그룹 선택한 경우, 그 그룹에 포함된 절점들에 대한 동시발생 반력 결과를 출력합니다.
  • CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



호출

메인 메뉴에서 [Results] 탭 > [Type : Analysis result] > [Table] 그룹 > [Result Tables] > [Concurrent(Max/Min) Reaction]



입력

메뉴를 실행하면 다음과 같은 테이블이 먼저 화면에 표시됩니다.

1. 출력할 반력값의 성분을 선택합니다.

이 부분을 클릭하면 다음과 같은 Combo List가 표시되고 이 리스트에서 출력을 원하는 성분을 선택할수 있습니다.

2. Concurrent Reaction Group에서 정의한 절점그룹이 표시됩니다.

3. 출력을 원하는 하중조건을 선택합니다.

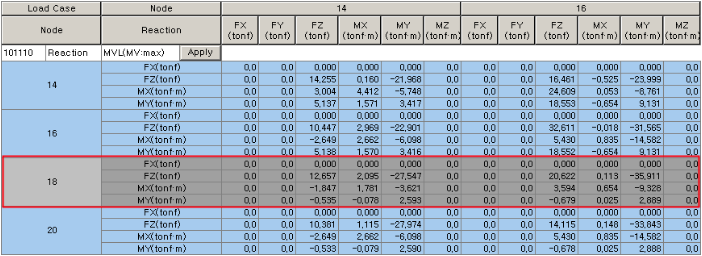

1,3에서 원하는 반력성분 및 하중조건을 선택한 후 Apply 버튼을 클릭하면 아래와 같이 동시발생 반력이 출력됩니다.

아래 표에서 박스로 표시한 부분은 18번 절점의 FX, FZ, MX, MY 성분 반력이 최대일 때, 14번, 16번 절점의 성분별 반력결과 입니다.
