Analysis Result Tables 생성 편집

Cable Configuration Result Table

기능

  • 케이블요소의 정보를 테이블 형태로 출력합니다.



호출

메인 메뉴에서 [Results] 탭 > [Type : Analysis result] > [Table] 그룹 > [Result Tables] > [Cable] > [Configuration]



입력

Cable > Configuration 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력대상 절점과 요소, 하중조건, 시공단계 등을 선택한 후 OK 버튼을 클릭합니다. Cancel 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.

NOTE.png Records Activation Dialog의 사용법은 "Table Tool의 사용방법"에서 결과 Table 참조

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

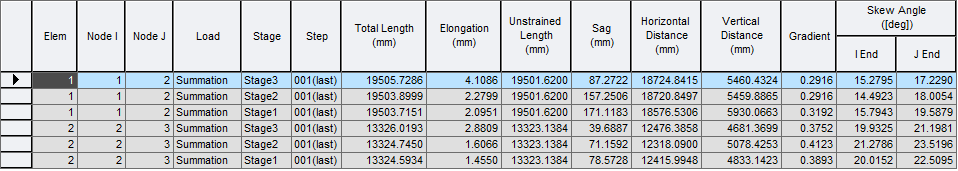

Results-tables-cable-cable configuration.png

Elem : 요소번호

Load : 단위 하중조건

Step : 단계

Node I : I단의 절점번호

Node J : J단의 절점번호

Total Length : 변형후 케이블 길이 (무응력장 + 신장량)

Elongation : 신장량

Unstrained Length : 무응력장

Sag : 케이블 Sag

Horizontal Distance : i단에서 j 단까지의 수평거리

Vertical Distance : i단에서 j 단까지의 수직거리

Gradient : 수직거리 / 수평거리

Skew Angle

I End : i단에서 케이블 접선과 수평선과의 각도

J End : j단에서 케이블 접선과 수평선과의 각도
