기능
- 케이블 요소에 발생하는 부재력을 테이블 형태로 출력합니다.
- CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.
호출
메인 메뉴에서 [Results] 탭 > [Type : Analysis result] > [Table] 그룹 > [Result Tables] > [Cable] > [Force]
입력
Cable > Force Table 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력대상 절점과 요소, 하중조건, 시공단계 등을 선택한 후 OK 버튼을 클릭합니다. Cancel 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.
Records Activation Dialog의 사용법은 "Table Tool의 사용방법"에서 결과 Table 참조
Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

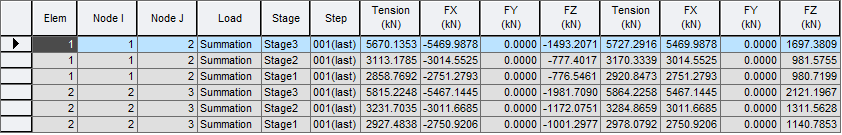

Cable Force
Elem : 요소번호
Load : 단위하중조건
Step : 단계
Node I : i단의 절점번호
Node J : j단의 절점번호
Tension : i단의 케이블 장력
FX : i단의 전체좌표계 X축 방향의 케이블 장력
FY : i단의 전체좌표계 Y축 방향의 케이블 장력
FZ : i단의 전체좌표계 Z축 방향의 케이블 장력
Tension : j단의 케이블 장력
FX : j단의 전체좌표계 X축 방향의 케이블 장력
FY : j단의 전체좌표계 Y축 방향의 케이블 장력
FZ : j단의 전체좌표계 Z축 방향의 케이블 장력
