Analysis Result Tables 생성 편집

Truss Force & Stress Result Table

기능

  • 해석결과 발생한 트러스요소의 내력과 응력을 Spread Sheet 형식의 테이블로 확인합니다.
  • CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.인할 수 있습니다.



호출

메인 메뉴에서 [Results] 탭 > [Type : Analysis result] > [Table] 그룹 > [Result Tables] > [Truss] > [Force & Stress]



입력

Truss > Force & Stress Table 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력대상 절점과 요소, 하중조건, 시공단계 등을 선택한 후 OK 버튼을 클릭합니다. Cancel 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.

NOTE.png Records Activation Dialog의 사용법은 "Table Tool의 사용방법"에서 결과 Table 참조

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

Results-tables-truss-force stress 1.png

Truss Force를 확인하는 경우 Current Step Result를 선택하면 현단계의 부재력을 출력합니다.

Results-tables-truss-force stress 2.png

Elem : 요소번호

Load : 단위하중조건

Stage : 시공단계

Step : 단계

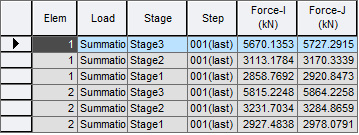

Force - I : i (N1) 절점에서 트러스요소의 축력

Force - J : j (N2) 절점에서 트러스요소의 축력

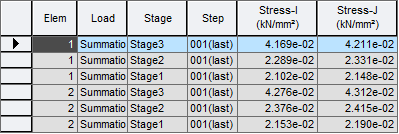

Stress - I : i (N1) 절점에서 트러스요소의 축방향 응력

Stress - J : j (N2) 절점에서 트러스요소의 축방향 응력

Results-tables-truss-force stress 3.png

NOTE.png 해석결과 Table에서 Stage와 Step 열은 교량의 시공단계 해석이나 수화열의 시공단계 해석시 출력됩니다. Step 열은 기하비선형 해석시에도 출력됩니다.
