기능
해석결과 발생한 절점의 변위를 Spread Sheet 형식의 테이블로 확인합니다.
CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.
호출
메인 메뉴에서 [Results] 탭 > [Type : Analysis result] > [Table] 그룹 > [Result Tables] > [Displacements]
입력

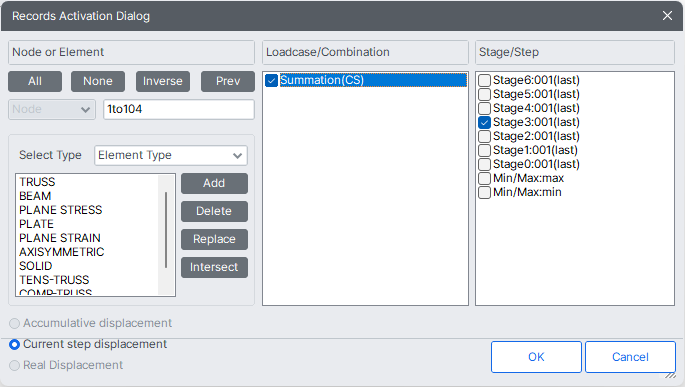

Displacements Table 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력대상 절점과 요소, 하중조건, 시공단계 등을 선택한 후 버튼을 클릭합니다. Cancel 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.
Records Activation Dialog의 사용법은 "Table Tool의 사용방법"에서 결과 Table 참조
변위 결과를를 확인하는 경우, 누적변위(Accumulative displacement), 현단계 변위(Current step displacement), 실제 변위(Real Displacement) 중 선택하여 출력할 수 있습니다.

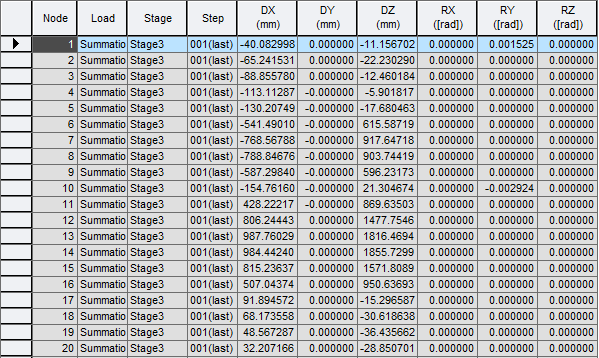

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.
Node : 절점번호
Load : 단위하중조건
Stage : 시공단계
Step : 단계
DX : 전체좌표계 X축 방향 변위성분
DY : 전체좌표계 Y축 방향 변위성분
DZ : 전체좌표계 Z축 방향 변위성분
RX : 전체좌표계 X축에 대한 회전변위성분
RY : 전체좌표계 Y축에 대한 회전변위성분
RZ : 전체좌표계 Z축에 대한 회전변위성분
해석결과 Table에서 Stage와 Step 열은 교량의 시공단계 해석이나 수화열의 시공단계 해석시 출력됩니다. Step 열은 기하비선형 해석시에도 출력됩니다.
