질문
1. 구조부재는 꼭 좌표를 정렬해 줘야하나요 ?
2. 구조부재는 좌표정렬을 왜 하나요? 어떻게 해야하나요?
3. 지반요소는 좌표정렬을 왜 안하나요
답변
여기서 말하는 구조부재는 Beam, Truss, Shell 요소이며, 본 요소를 생성한 이후에는 꼭 좌표계를 정렬해 주어야 합니다.
1. Beam, Truss, Shell 요소는 요소좌표계를 기준으로 결과값이 출력됩니다.
- 요소좌표계는 요소생성 순서와 방향에 따라 셜정되기 때문에 일관성 있는 부재력을 출력하기 위해서는 요소망을 생성할 때 요소좌표계를 고려하여 모델링 하여야 하며, 요소좌표계 정렬을 반드시 해야합니다.
|

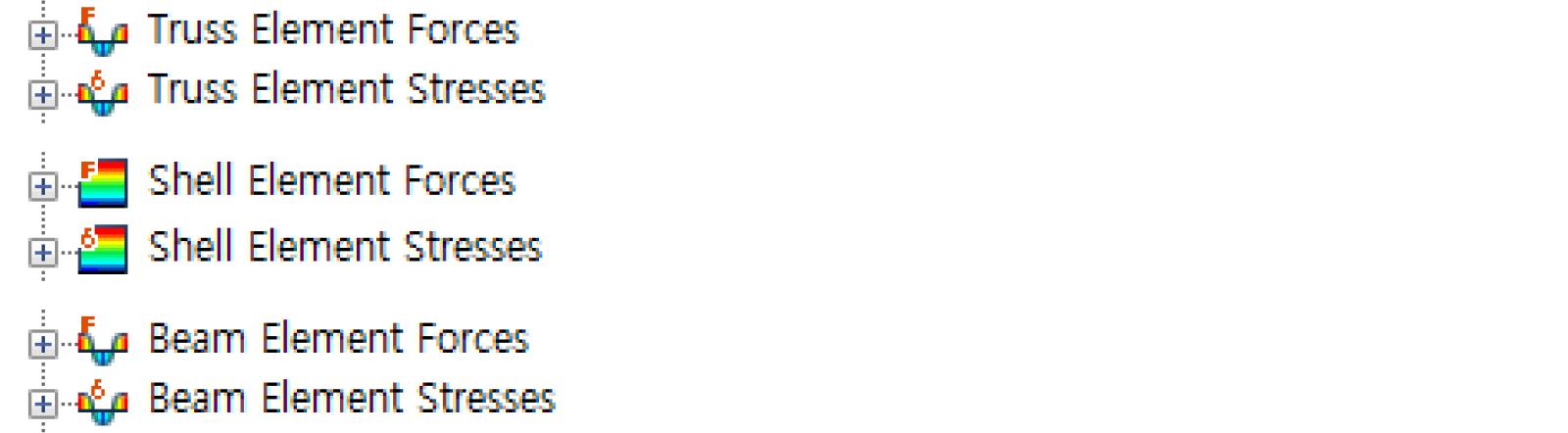

<요소좌표계를 기준으로 출력되는 결과 값> |
- 보요소의 부재력은 요소좌표축(Element Local Axis)을 기준으로 출력됩니다. 요소좌표축은 요소생성순서와 방향에 따라 결정되기 때문에 일관성 있는 부재력 출력을 위해서는 요소를 생성할 때 요소좌표축을 고려하여 모델링하여야 합니다.

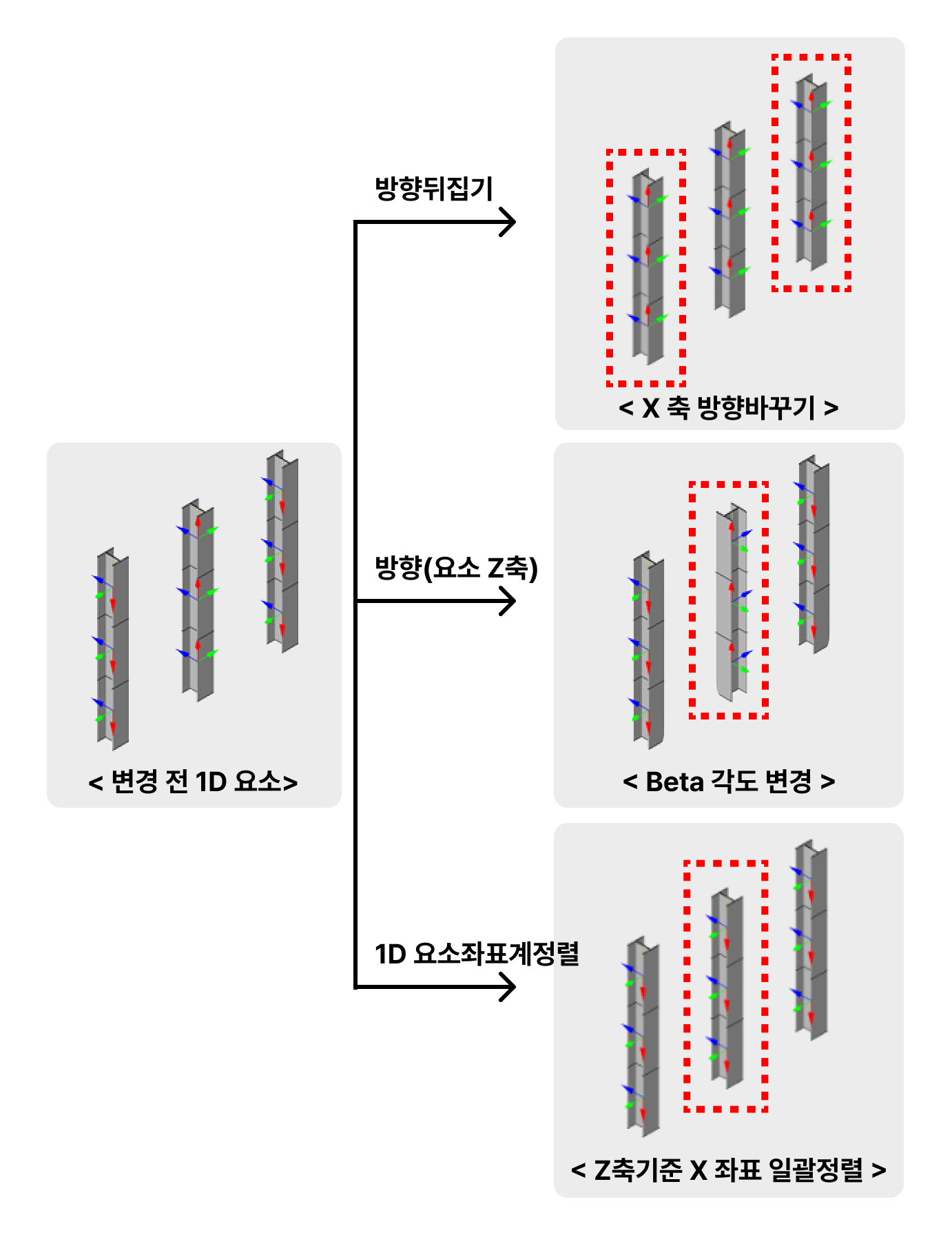

- 요소좌표축도 전체좌표계와 마찬가지로 빨간색(X축), 초록색(Y축), 파란색(Z축) 의 화살표로 표시됩니다. 요소좌표축 변경은 요소망 > 요소 > 파라미터 > 좌표계변경에서 수정할 수 있습니다.
- [작업트리 > 특성 > 1D] 항목을 체크하면 해당 부재의 형상을 작업화면에서 확인하실 수 있습니다.
2. 일반적으로 2차원 해석에서 Plane Strain 요소, 3차원 해석에서 Solid 요소로 표현되는 지반 요소는 GCS(전체좌표계) 기준으로 결과값이 출력됩니다.
- Plane Strain 요소와 Solid 요소는 1번에서 언급한 요소들과는 달리 전체좌표계를 기준으로 출력되기 때문에 별도의 좌표계 정렬은 불필요합니다.
|

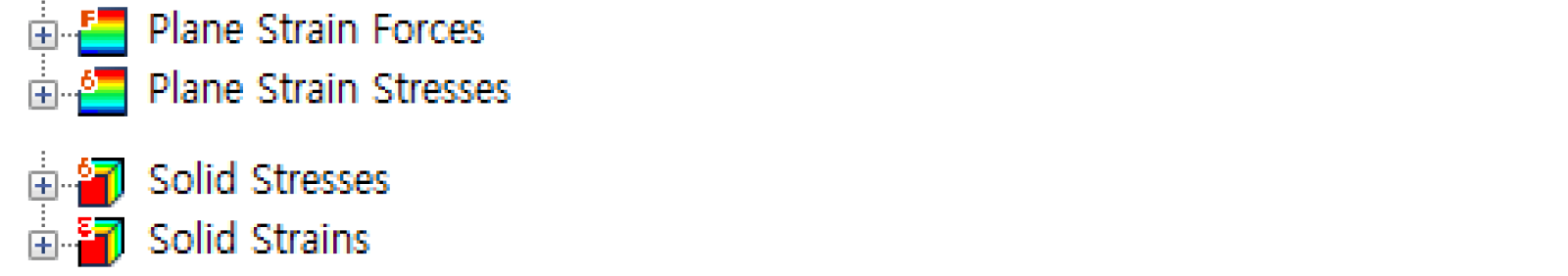

<전체좌표계를 기준으로 출력되는 결과 값> |
