질문
1. 2D 해석을 수행하는데 특성에서 간격은 어떤 의미인가요 ?
답변
GTS NX 에서는 2차원 해석 시 록볼트와 같은 1D 요소를 종방향의 3차원적 효과를 고려하기 위하여 간격(부재간 거리값, CTC) 옵션을 활용할 수 있습니다. 이는 2차원 단면해석에서 간격을 지정함으로써 구조부재의 3차원적 형태를 모사할 수 있는 기능입니다.
1. 간격설정시 종방향에 대한 간격(부재간 거리값, CTC)을 의미합니다.
- 방향성에 대하여 혼동하시는 분들이 많은데 그림을 확인하시면 이해하시기 쉬울 것이라 생각됩니다.
|

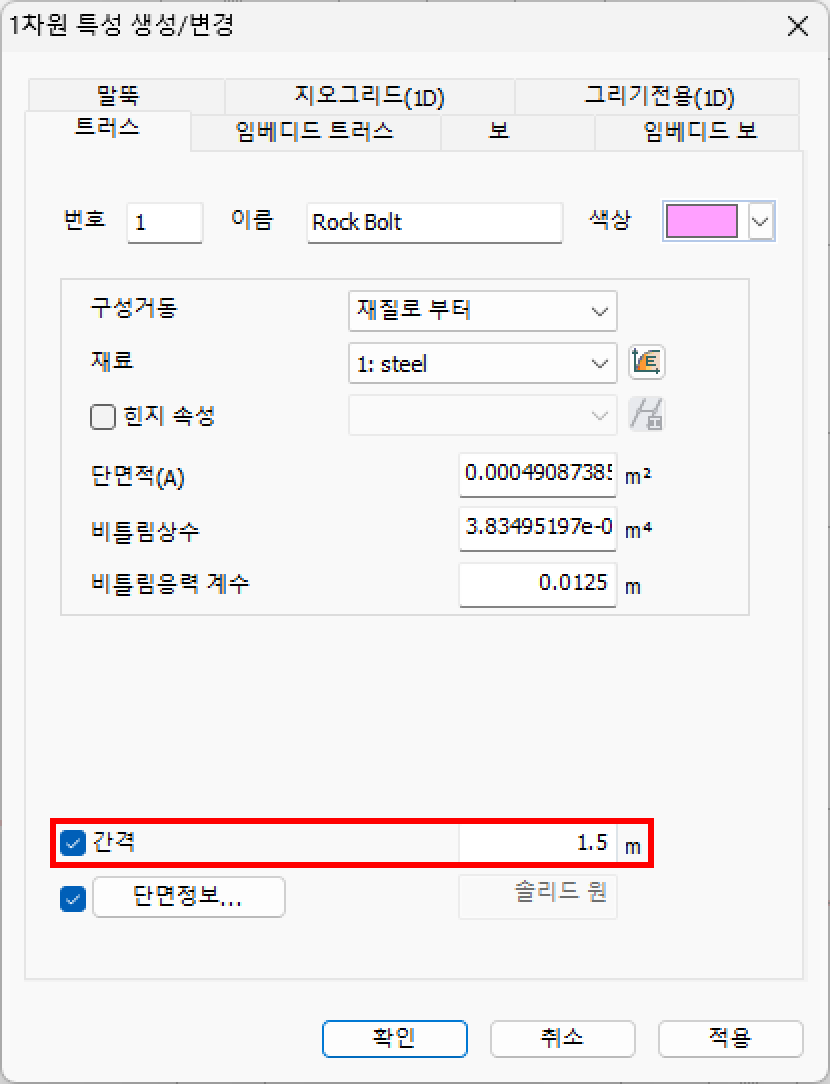

<1차원 특성에서의 간격 옵션> |

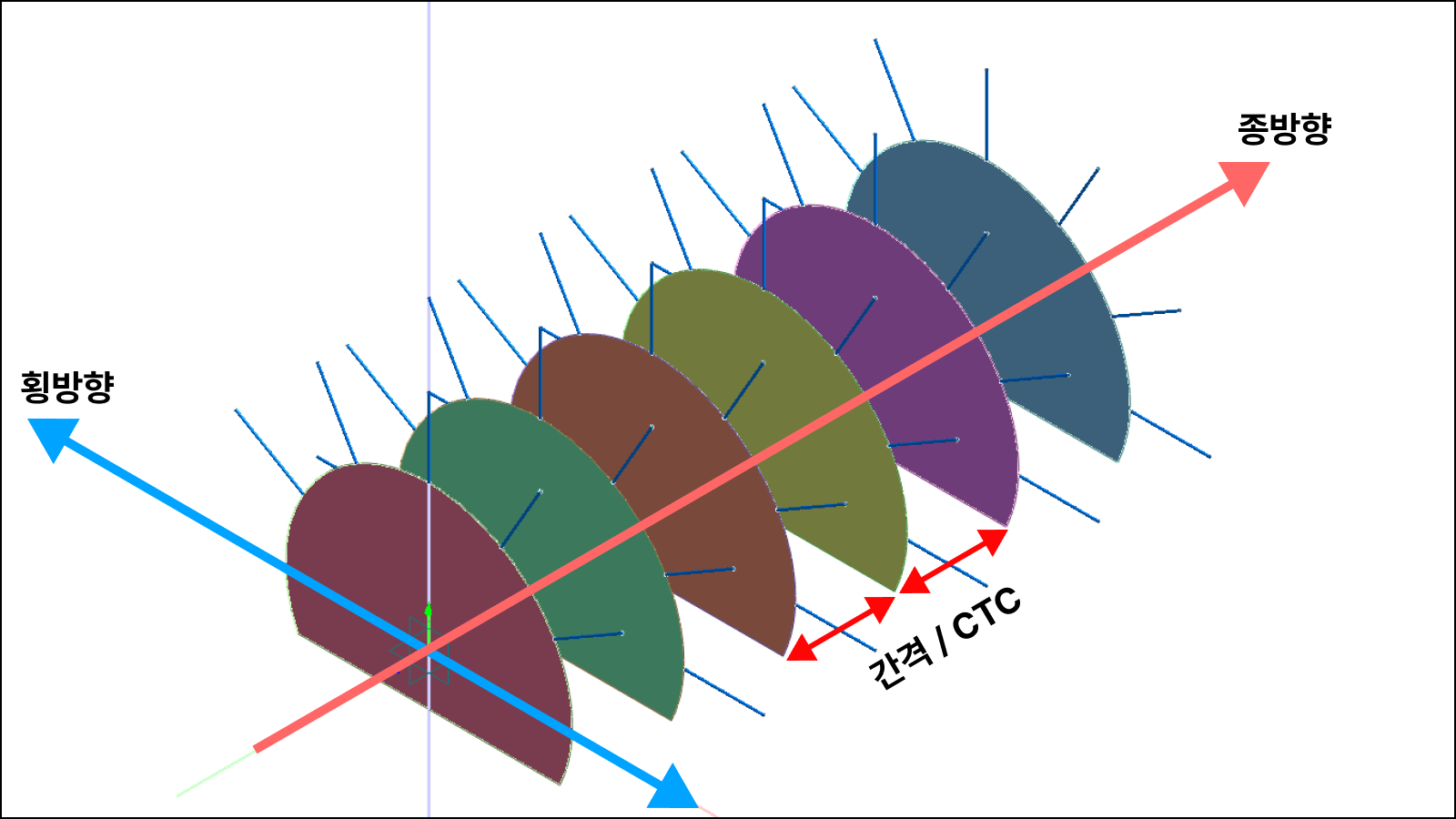

<2D 모델에서 간격의 방향> |
참고사항
- 간격옵션을 체크하지 않으면 기본값(해석조건 설정시 평면변형두께)으로 설정되어있는 1m 로 지정됩니다.
- GTS NX에서는 부재력 출력시 CTC가 곱해진 부재 개소당 축력값으로 출력됩니다.
