질문
지반경계조건을 생성할 때 자동구속 기능을 설정했으나 특정 면의 구속이 제대로 적용되지 않습니다. 기능상 오류인가요?
답변
구속조건을 설정할 때 [자동] 기능을 사용할 때 정상적으로 구속이 설정되지 않는 경우는 보통 두가지 경우로 발생하게 됩니다.
1. 모델형상이 미세하게 틀어져 있는경우
- 구속조건 설정 시 [자동] 기능은 2차원인 경우 일반적으로 X - 방향 Max, Min 값에 X 방향 구속이, Y - 방향으로 Min 값에 XY 방향 구속이 설정되고, 3차원인 경우는 X-방향 Max, Min 값에 X 방향 구속, Y-방향 Max, Min 값에 Y방향 구속이, Z-방향 Min 값에 XYZ방향 구속이 설정됩니다. 그렇기 때문에 모델이 비틀어져 있거나 좌표축과 평행하게 모델이 형성되어있지 않으면 구속기능 중 [자동]기능이 정상적으로 설정되지 않을 수 있습니다.
|

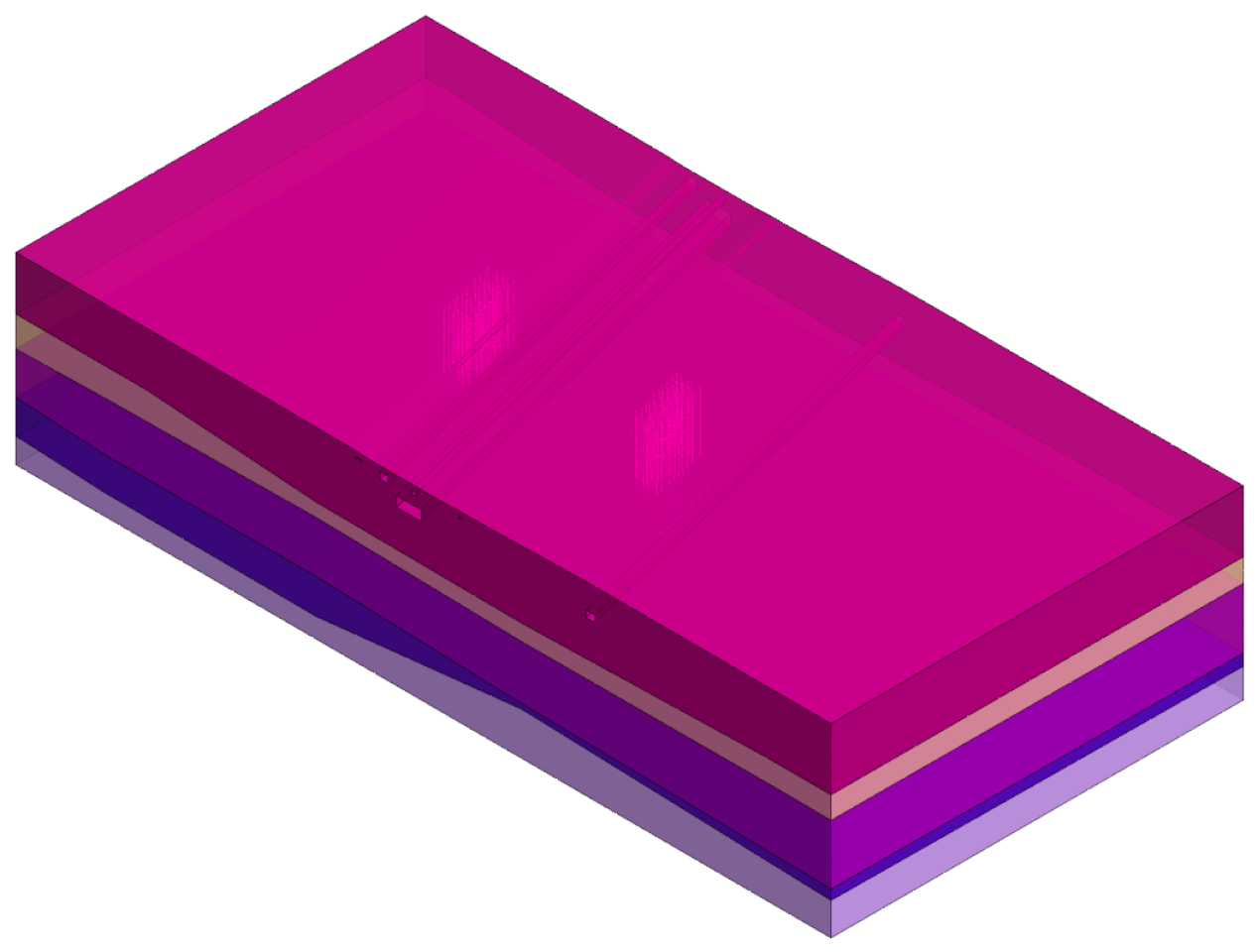

<문제가 되는 해당 모델> |

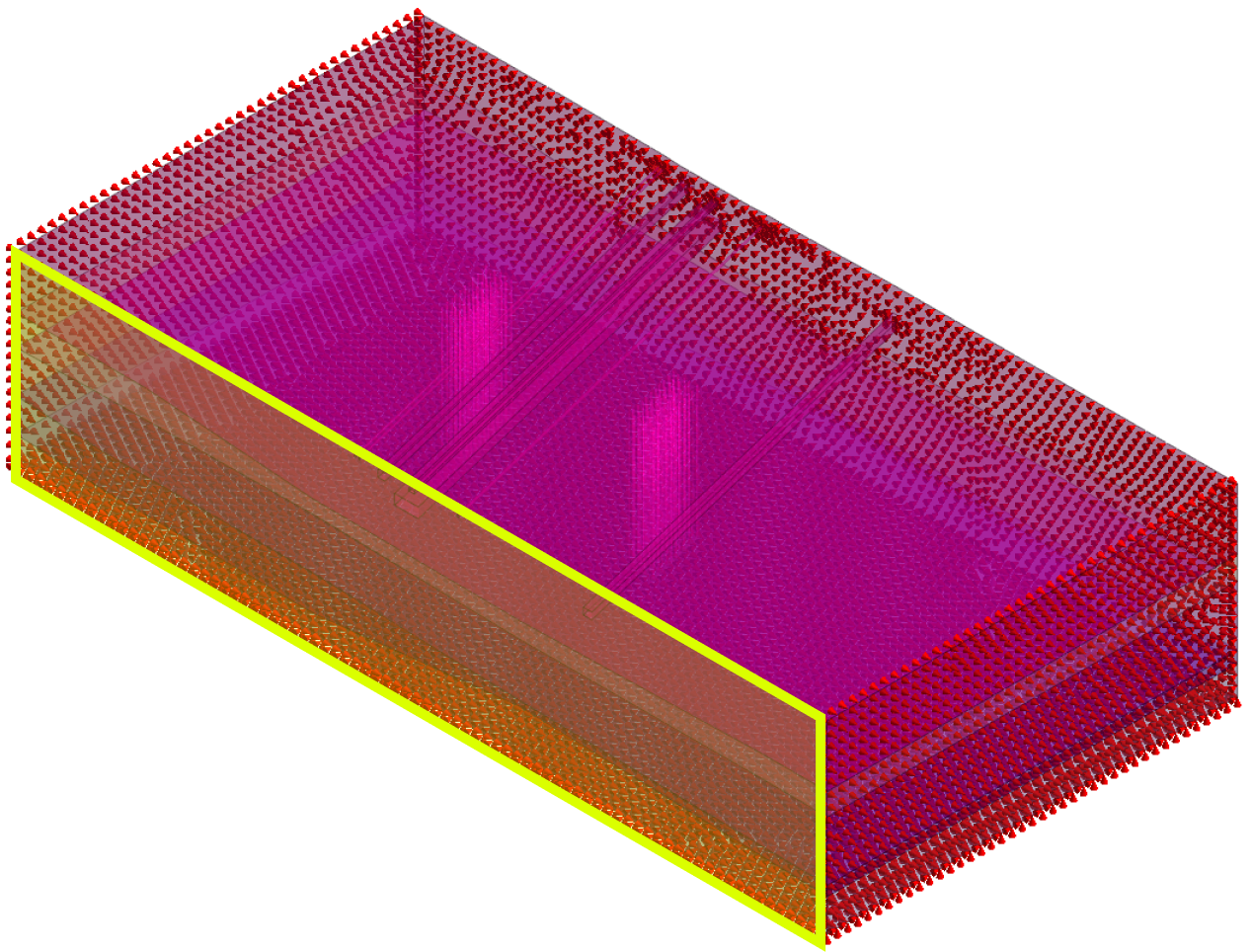

<한쪽면의 구속조건이 누락된 모습> |
|
▷ 사용자 분들의 모델을 검토해 보면, 다음과 같은 상황에서 주로 이런 오류가 발생합니다. - 모델의 지반형상이 직육면체가 아닌 형상으로 제작되어있는 경우 - 모델링 작업을 진행하면서 기하형상이 미세하게 비틀어진 경우 - 상부구조물을 모델링 하면서 구조물이 지반 외곽으로 노출되어 끝단부가 건물로 설정되는 경우 |
- 모델이 틀어져 있는지 확인하는 방법은 문제되는 면의 모서리나 꼭지점을 [도구 탭 > 기하형상 > 측정] or [F3]을 클릭 하셔서 절점 두개를 선택하시면 X 방향으로 점을 선택하셨으며 GCS나 WCS 값에 X 값만 좌표로 나타나야 하며, 다른 축 방향에서 값이 있다면 경사져 있는 선이 됩니다.
|

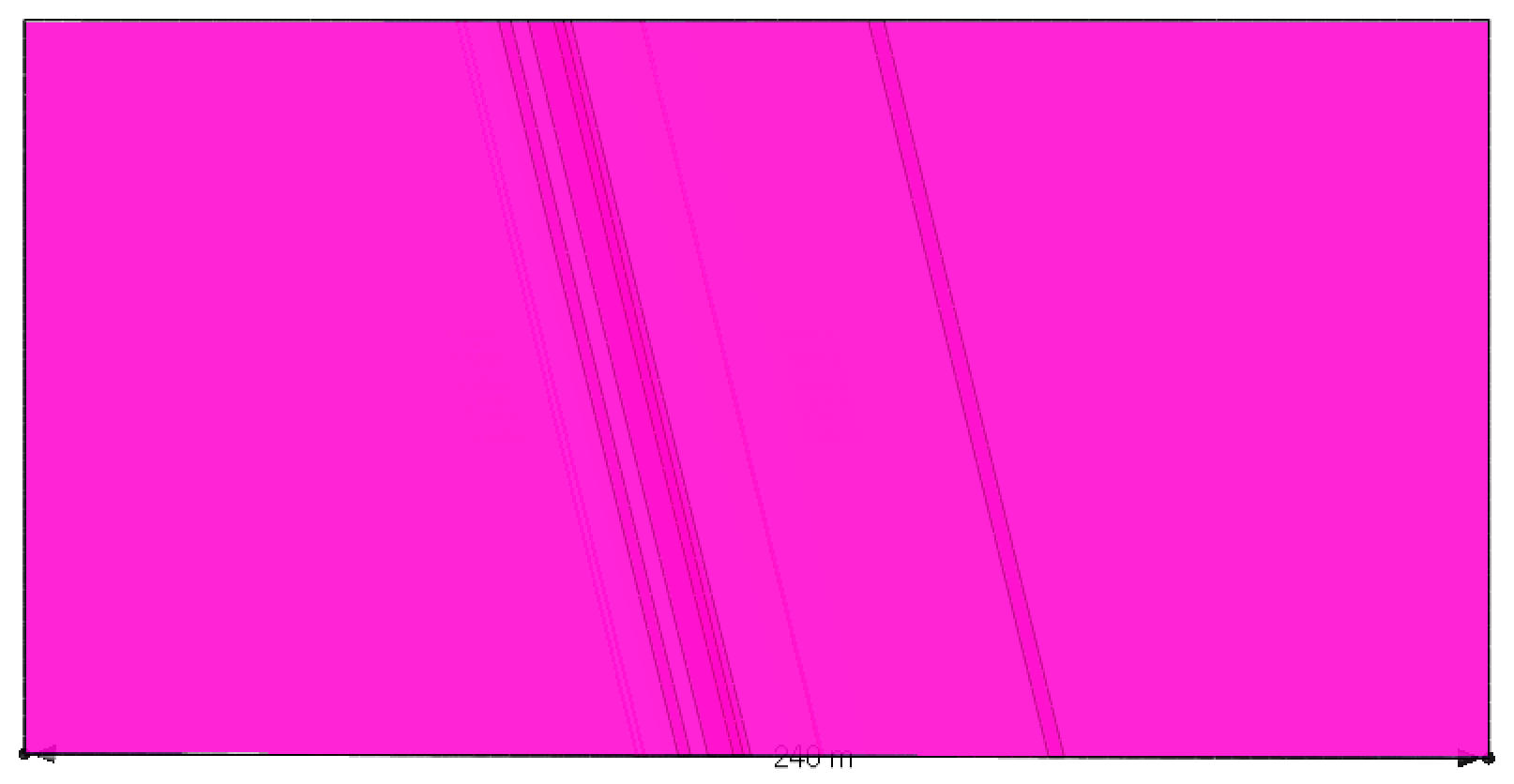

<하단부 두 꼭지점의 길이를 측정> |

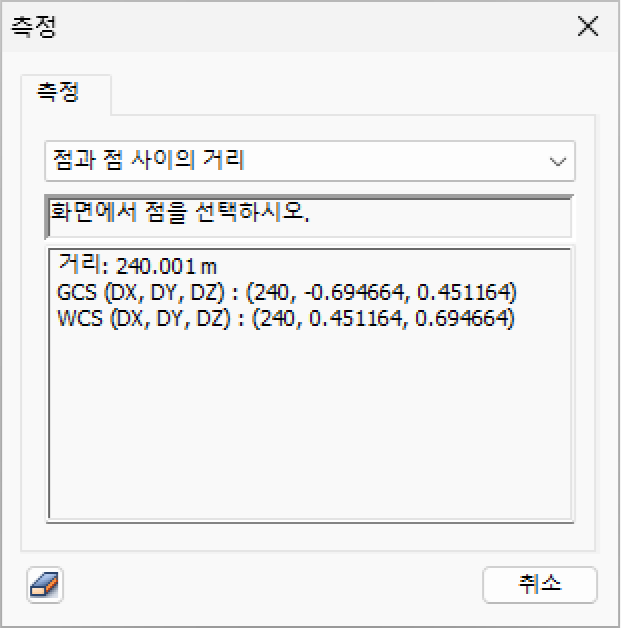

<하단부 두 꼭지점의 길이> |
2. 모델이 원점으로부터 너무 멀리 떨어진 경우
- 캐드형상을 불러오기 하면서 원점으로부터 너무 멀리 모델링을 하는 경우 자동 구속이 제대로 설정되지 않을 수 있습니다. 생성하신 요소망을 [요소망 탭 > 이동/복사 > 이동] 기능을 활용하여 원점 근처로 이동시키시거나, 기하형상을 [형상 탭 > 이동/복사 > 이동] 기능을 통해 이동시키신후 요소망을 재 생성하시기 바랍니다.
요소망을 이동시키는 경우 경계조건이나 하중조건이 정상적으로 이동되었는지 확인하시기 바랍니다.
