[CAD ID] CIM에서 CAD INFRA-DESIGN으로 연동 후, CIM Mode에서 가시범위 내 점철근이 보이지 않습니다.

질문

CIM에서 CAD INFRA-DESIGN으로 연동 후, CIM Mode에서 가시범위 내 점철근이 보이지 않습니다.



답변

CIM에서 Drawing View를 생성 후 CAD INFRA-DESIGN로 연동하였을 때, 가시범위 내의 점철근이 보이지 않을 경우, [가시범위 내 점철근 표현] 옵션이 켜져 있는지 확인 부탁드립니다.

[가시범위 내 점철근 표현] 옵션이 켜져있는지 확인하는 방법은 다음과 같습니다.
1. CAD INFRA-DESIGN의 상단 리본메뉴에서 [INFRA-DESIGN] - [스타일] - [철근 스타일]을 클릭합니다.
   (단축키 : RST)

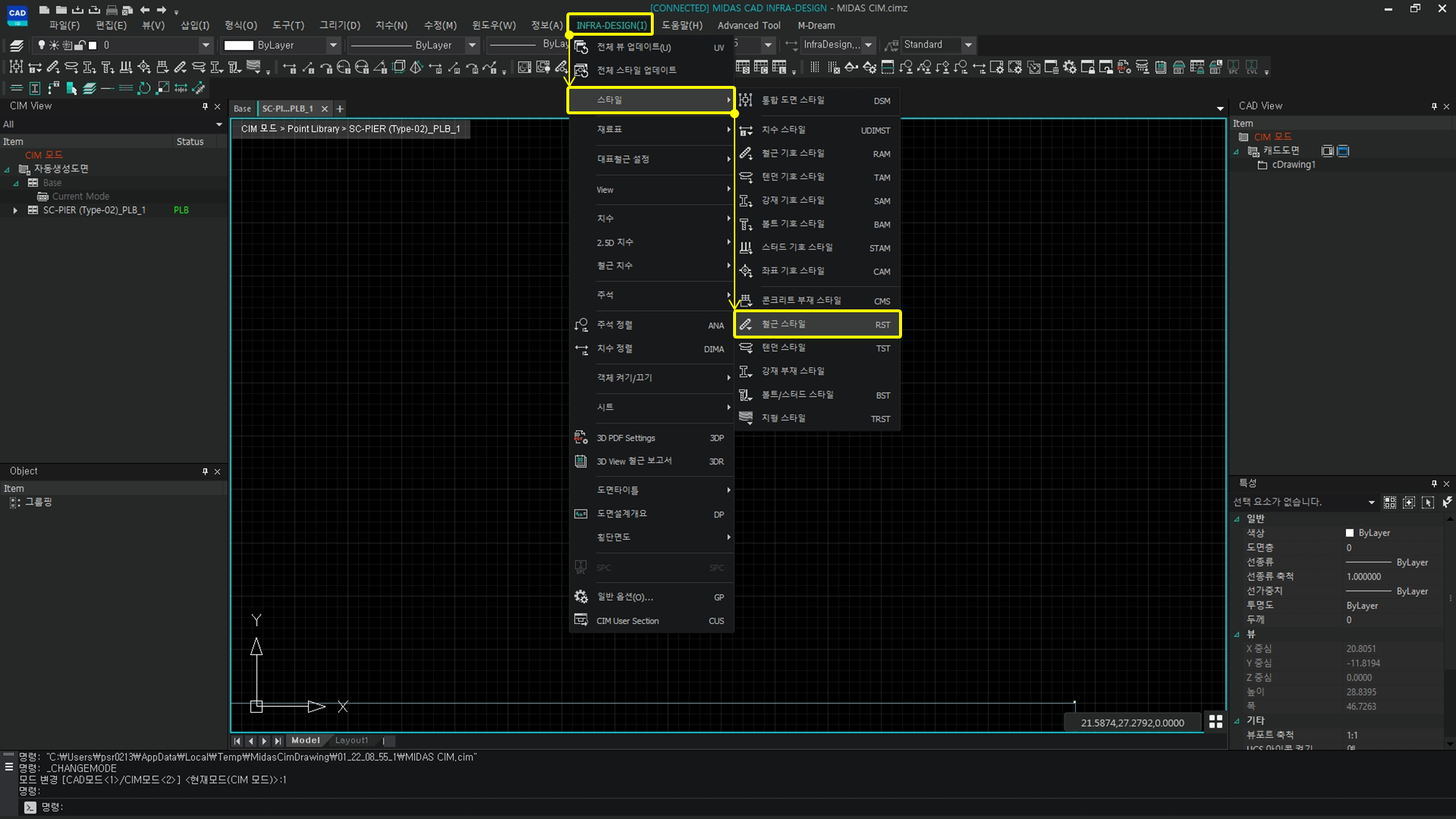

그림 1. 철근 스타일 속성 진입


2. 해당 View가 사용하는 철근 스타일을 확인하고, [가시범위 내 점철근 표현] 옵션이 켜져있는지 확인하며, 켜져있지 않다면 Check On 합니다.
(Drawing View의 스타일을 지정하지 않았다면 CAD INFRA-DESIGN에서 기본적으로 제공하는
[InfraDesign Rebar S01] 철근 스타일을 사용합니다.)

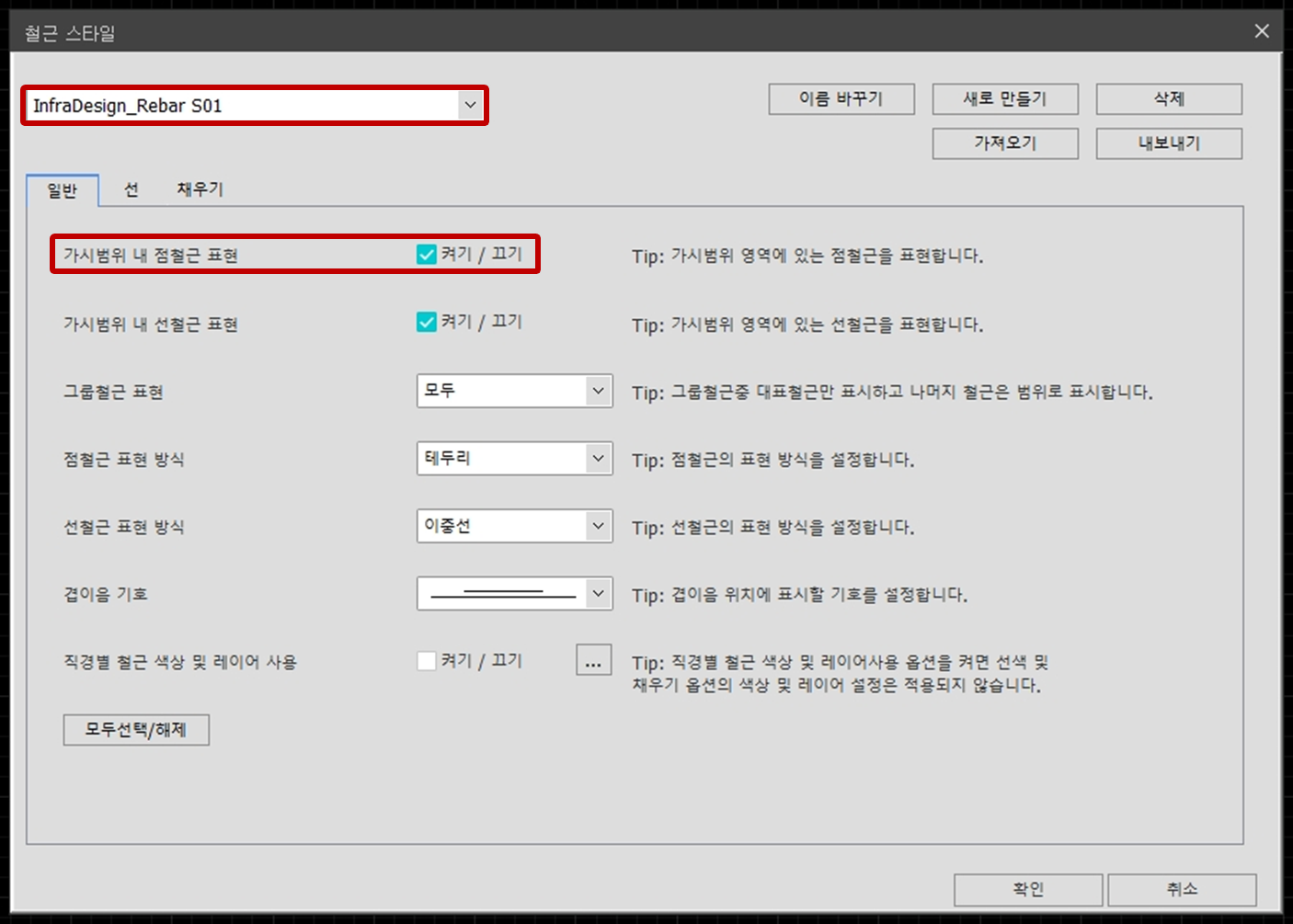

그림 2. 철근 스타일 속성


3. 해당 Drawing View를 업데이트 한 후 확인합니다. 업데이트는 두 가지 방법이 있습니다.

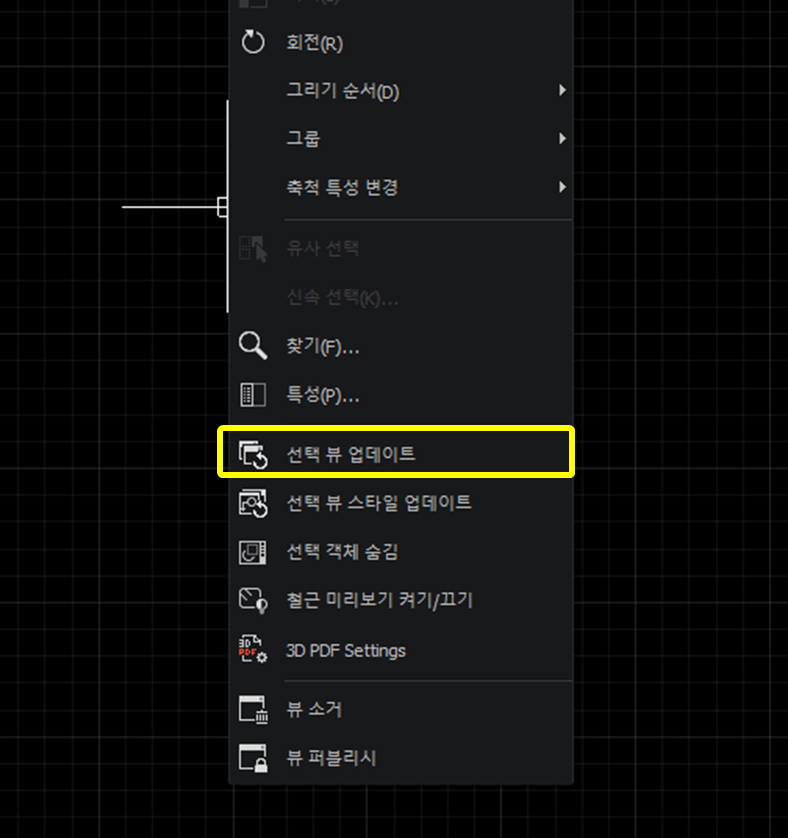

  1) View Box 선택 후 우클릭 → [선택 뷰 업데이트] 클릭

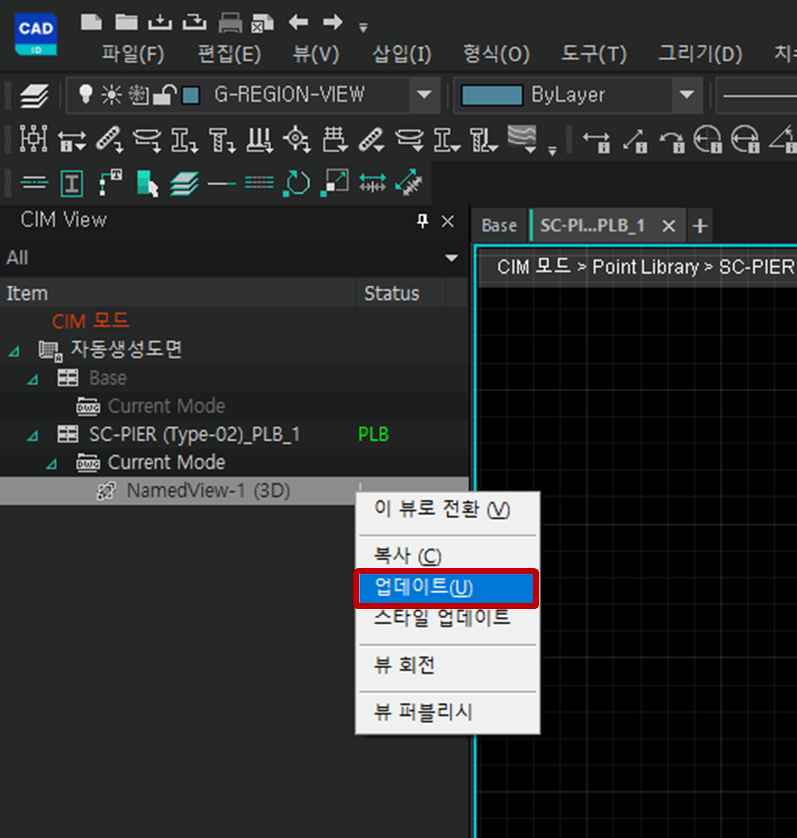

  2) Item 창에서 해당 뷰를 찾아 우클릭 → [업데이트] 클릭

방법 1 방법 2
