Steel Design 생성 편집

Strength Reduction Factors

기능

  • 재료의 공칭값과 실제 강도와의 차이, 부재를 제작 또는 시공할 때 생기는 설계도와의 차이, 그리고 내력의 추정과 해석에 관련된 불확실성을 고려하기 위해 안전계수인 강도저감(감소)계수를 입력합니다.
  • 입력하지 않을 경우 기준에서 제시된 값으로 자동 설정되므로 특별한 경우가 아니라면 본 기능을 이용할 필요가 없습니다.



호출

메인 메뉴에서 [Design] 탭 > [Type : Steel Design] > [Design Input Data] 그룹 > [Design Parameters] > [Strength Reduction Factors]



입력

다음과 같은 대화상자를 통하여 입력합니다.

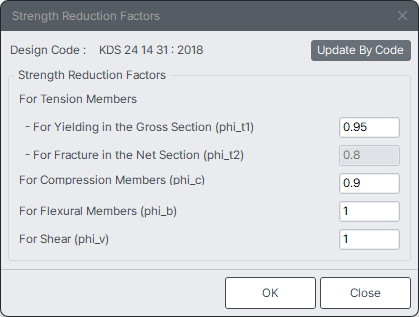

Strength Reduction Factor 대화상자


Design Code

설정된 설계기준을 표시


Update By Code

사용자가 정한 설계기준에 따라 강도저감(감소)계수를 초기화합니다.


Strength Reduction Factors

각 항목에 강도저감(감소)계수를 입력합니다.

For Yielding in the Gross Section (Phi_t1) : 전체 총 단면의 강도 저감(감소) 계수

For Fracture in the Net section (Phi_t2) : 순단면의 강도 저감(감소) 계수

For Compression Members (Phi_c) : 압축 부재의 강도 저감(감소) 계수

For Flexural Members (Phi_b) : 휨 부재의 강도 저감(감소) 계수

For Shear (Phi_v) : 전단에 대한 강도 저감(감소) 계수

: 입력한 값이나 선택사항을 적용하고 대화상자를 닫습니다.

: 입력한 값이나 선택사항을 적용하지 않고 대화상자를 닫습니다.

NOTE.png 강도저감(감소)계수를 입력하지 않은 경우에는 설정된 설계기준의 강도감소계수가 적용된다.

NOTE.png 각 나라 기준에서 제시하고 있는 강도 저감계수 및 안전계수는 아래와 같다.

- AASHTO-LRFD02(Strength Reduction Factor)

1. 인장

총단면 항복(φ_t1) : 0.95

순단면 파괴(φ_t2) : 0.80

2. 압축(φ_c) : 0.90

3. 휨(φ_b) : 1.00

4. 전단(φ_v) : 1.00

- AISC-LRFD2K(Strength Reduction Factor)

1. 인장

총단면 항복(φ_t1) : 0.90

순단면 파괴(φ_t2) : 0.75

2. 압축(φ_c) : 0.85

3. 휨(φ_b) : 0.90

4. 전단(φ_v) : 0.90

- AISC-LRFD93(Strength Reduction Factor)

1. 인장

총단면 항복(φ_t1) : 0.90

순단면 파괴(φ_t2) : 0.75

2. 압축(φ_c) : 0.85

3. 휨(φ_b) : 0.90

4. 전단(φ_v) : 0.90

- BS5950-90(Design Resistance Factor)

1. Strength Material(γm1) : 1.0

2. Manufacturing Tolerances(γm2) : 1.0
