Steel Design 생성 편집

Design Code Option

기능

  • 철골부재의 강도검증 수행시 적용할 설계기준(Design Code)과 설계대상 구조물에 포함된 수평부재(보 또는 거더)의 횡지지 여부를 설정합니다.



호출

메인 메뉴에서 [Design] 탭 > [Type : Steel Design] > [Design Input Data] 그룹 > [Design Code Option]



입력

다음과 같은 대화상자를 통하여 입력합니다.

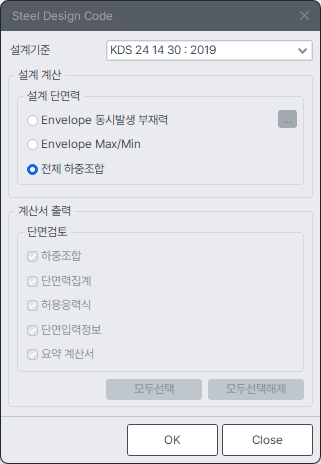

Steel Design Code 대화상자


Design Code

철골부재 설계기준을 설정합니다.

적용 가능한 철골부재 설계기준은 다음과 같다.

KDS 24 13 31 : 2018 : 강교 설계기준(한계상태설계법)

KDS 24 13 30 : 2019 : 강교 설계기준(허용응력설계법)

KSSC-ASD03 : 강구조설계기준 (허용응력설계법) 2003

KSCE-LSD16 : 도로교설계기준 (한계상태설계법) 2016

KSCE-LSD15 : 도로교설계기준 (한계상태설계법) 2015

KSCE-ASD10 : 도로교설계기준 (허용응력설계법) 2010

KSCE-RAIL-ASD11 : 철도교설계기준 (허용응력설계법) 2011

KSCE-ASD05 : 도로교설계기준 (허용응력설계법) 2005

KSCE-ASD96 : 도로교설계기준 (허용응력설계법) 1996

AASHTO-LRFD20(US)

AASHTO-LRFD17(US)

AASHTO-LRFD16(US)

AASHTO-LRFD12(US)

AASHTO-LRFD02(US)

AASHTO-LRFD96(US)

AISC-LRFD2K

AISC-LRFD93

AISC-LRFD89

Eurocode3-2:05

BS5950-90

JTJ025-86

IS:800-2007

IS:800-1984

IRS SBC

TWN-BRG-LSD90

TWN-BRG-ASD90

IRC:24-2010

CSA-S6-14


Envelope 동시발생부재력 : Steel Design Code에서 선택한 하중조합에 대해서 12가지 부재력으로 출력됩니다.
:  12가지 부재력 중 설계에 사용할 부재력을 선택합니다

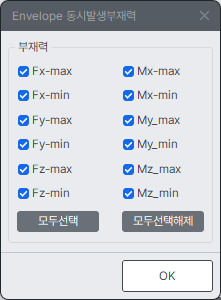

Envelope 동시발생부재력 대화상자

Envelope Max/Min : Steel Design Code에서 선택한 하중조합에 대해서 Max/Min으로만 출력됩니다.

전체하중조합 : Steel Design Code에서 선택한 하중조합에 대해서 가장 불리한 하나의 하중조합에 대해서 출력됩니다.

계산서 출력 : 선택된 항목의 검토결과를 Excel Sheet로 출력합니다.


: 입력한 값이나 선택사항을 적용하고 대화상자를 닫습니다.

: 입력한 값이나 선택사항을 적용하지 않고 대화상자를 닫습니다.
