기능
- 캔틸레버부재를 지정합니다.
호출
메인 메뉴에서 [모델링] 탭 > [특성] 패널 > [캔틸레버부재 지정]
단축명령어 CR

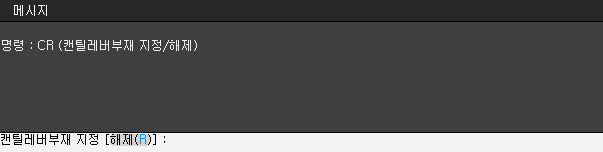

입력
캔틸레버부재 지정
캔틸레버부재로 지정할 부재를 선택하는 방법은 작업중인 보기창에서 부재를 일일이 선택하거나, 또는 영역 선택 방식으로 여러 개를 한꺼번에 선택할 수 있습니다. 만약 명령 실행 이전에 선택한 부재가 있다면 이 과정은 생략합니다.
켄틸레버부재 지정은 보와 슬래브 부재에만 적용됩니다.
캔틸레버부재로 지정된 보와 슬래브는 ‘캔틸레버보’, ‘캔틸레버슬래브’ 특성을 가지게 됩니다.
해제 (R)
캔틸레버부재 지정을 해제할 때 사용하는 옵션입니다.
부재를 선택하는 방법은 작업중인 보기창에서 부재를 일일이 선택하거나, 또는 영역 선택 방식으로 여러 개를 한꺼번에 선택할 수 있습니다. 명령 실행 이전에 선택된 부재가 있는 경우 옵션을 사용할 수 없으므로 반드시 명령 실행 이후에 대상 부재를 선택해야 합니다.
캔틸레버부재 지정이 해제되면 해당부재의 ‘캔틸레버’ 특성이 해제됩니다.
캔틸레버부재를 꼭 지정해야 하나요?
캔틸레버부재 지정 필요성
구조평면도에서 철골보의 양단부에는 모델에서 보의 경계조건(고정,핀)에 따라 모멘트접합, 전단접합으로 자동 표시됩니다. 그런데 캔틸레버부재로 지정한 보의 자유단에는 이와 같은 표시가 제외되는 효과가 있습니다.
