기능
- 사용된 부재의 콘크리트 및 철골 단면 재료를 추가, 수정합니다.
호출
메인 메뉴에서 [모델링] 탭 > [특성] 패널 > [재료등록] > [구조재료]
단축명령어 MR
입력

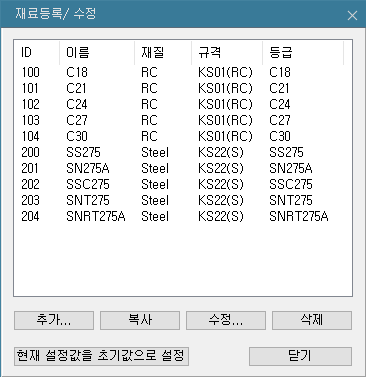

재료등록/수정
ID : 재료번호
재료가 RC인 경우는 100번부터 시작하고, Steel인 경우는 200번부터 시작합니다.
임의로 수정도 가능합니다.
이름 : 표준 코드에 등록되어 있는 콘크리트 및 강재 종류
등급에서 선택하면 자동으로 이름이 부여되고 임의로 수정할 수 있습니다.
재질 : 콘크리트(RC), 강재(Steel)의 재료이름
규격 : 표준 코드에 등록되어 있는 기준 이름
KS01(RC) : 한국공업규격(Korea Industrial Standards(SI단위계 사용))
KS09(S) : 한국공업규격(Korea Industrial Standards)
등급 : 표준 코드에 등록되어 있는 콘크리트 및 강재 종류
기능옵션 보기
: 기본적으로 제공되는 등급 이외의 콘크리트 및 강재 종류를 입력하는 경우

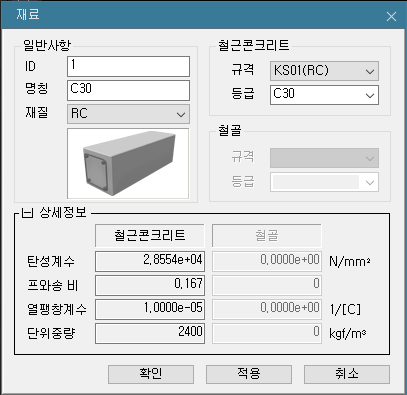

일반사항
재질 ID : 재질 번호를 입력합니다.
명칭 : 등급을 선택하면 자동으로 명칭이 부여되고, 임의로 수정할 수 있습니다.
재질 : 콘크리트(RC), 강재(Steel)의 재질을 선택합니다.
철근콘크리트 일반사항에서 재질을 RC로 선택하면 철근콘크리트 대화창이 활성화됩니다.
규격 : 표준 코드에 등록되어 있는 기준 이름
KS01(RC): 한국공업규격 (Korea Industrial Standards(SI단위계 사용))
등급 : 표준 코드에 등록되어 있는 콘크리트 종류
철골 일반사항에서 재질을 Steel로 선택하면 철골 대화창이 활성화됩니다.
규격 : 표준 코드에 등록되어 있는 기준 이름
KS09(S) : 한국공업규격 (Korea Industrial Standards)
등급 : 표준 코드에 등록되어 있는 강재 종류
상세정보 : 콘크리트 및 철골 규격 및 등급을 선택하면 해당하는 물성치를 확인할 수 있습니다.
상세정보에 나와 있는 값들은 수정할 수 없습니다.
탄성계수
프와송 비
열팽창계수
단위중량
재료등록/수정에 있는 내용을 더블클릭 해도 동일한 대화상자가 나타납니다.
: 복사하려고 하는 재료를 마우스로 선택하고 이 버튼을 클릭하면 생성됩니다.
: 수정하려고 하는 재료를 마우스로 선택하고 이 버튼을 클릭하면 수정할 수 있습니다.
: 삭제하려고 하는 재료를 마우스로 선택하고 이 버튼을 클릭하면 삭제할 수 있습니다.
현재 설정값을 초기값으로 설정
[구조재료] 리스트를 변경한 후 버튼을 클릭하면 향후 새로운 프로젝트의 작업을 수행할 때에도 현재 설정 상태를 적용할 수 있습니다. 자주 사용하는 재료를 입력하여 저장해 두면 편리합니다.
