기능

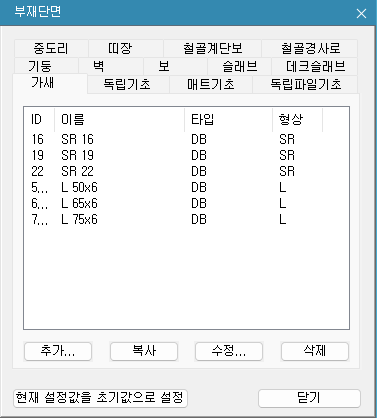

- 가새의 단면을 추가, 수정합니다. [부재단면] 대화상자의 [가새] 탭을 표시합니다.
호출
메인 메뉴에서 [모델링] 탭 > [특성] 패널 > [부재단면] > [가새]
단축명령어 SR
입력
가새
ID : 단면번호
이름 : 단면이름 (입력내용이 없는 경우 단면의 크기로 자동 지정됩니다.)
타입 : 직접입력 (User)한 값인지 DB에 있는 값인지 확인할 수 있습니다.
형상 : 가새 단면의 형상을 확인할 수 있습니다.
형상이름
| 철골 | |
| H : H형 | B : 각형강관 |
| P : 원형강관 | C : C 형강 |
| T : T형강 | L : L 형강 |
| SB : 사각형 | SR : 원형 |
| 2C :2C형강 | 2L : 2L형강 |
기능옵션 보기

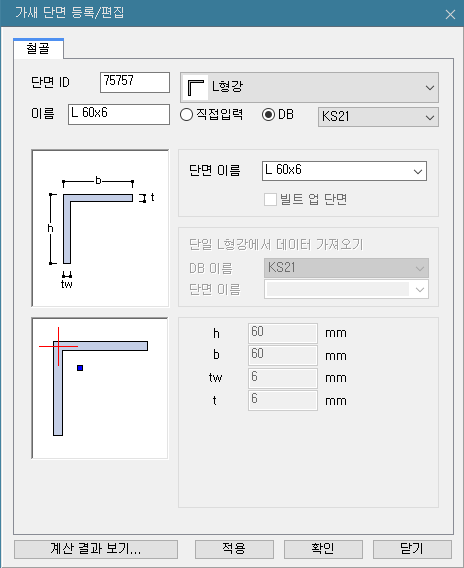

: 가새 단면을 추가할 경우 선택합니다. (단면번호+1로 자동 설정됩니다.)
단면 ID : 단면번호
이름 : 단면이름 (입력내용이 없는 경우 단면의 크기로 자동 지정됩니다.)
직접입력 : 정형화된 단면의 주요 치수를 입력하여 단면을 정의할 때 지정합니다.
직접입력을 선택하면 철골형상에 맞게 치수 입력란이 활성화 됩니다.
단면이름 : DB의 단면이름을 직접 입력하거나 단면목록표에서 원하는 단면을 선택합니다.
단면이름을 직접 입력할 때는 DB의 단면이름형식과 일치되어야 합니다.
빌트 업 단면 : 부재 제작방법을 구분합니다.
Rolled Beam인 경우 또는 Built-up Girder인 경우에 따라 설계시 적용되는 계수
가 달라집니다. 설계 기능의 사용과 관계가 있으며 해석상에는 영향을 끼치지 않습니다.
부재가 용접제작형강(Built-up Section)인 경우 Check하며 압연형강인 경우에는 비워둔다.
이 데이터는 철골부재의 강도 검증이나 자재 목록표 작성시 참조된다.
단일 L형강에서 데이터 가져오기 : 2C형강이나 2L형강을 선택한 경우 활성화되어 단면이름을 선택합니다.
h, b1, ... : 대화상자 좌측의 단면치수 입력 안내도를 참고하여 치수를 입력합니다.
입력란을 마우스로 클릭하면 우측에 쉽게 입력할 수 있는 대화상자가 나타납니다.

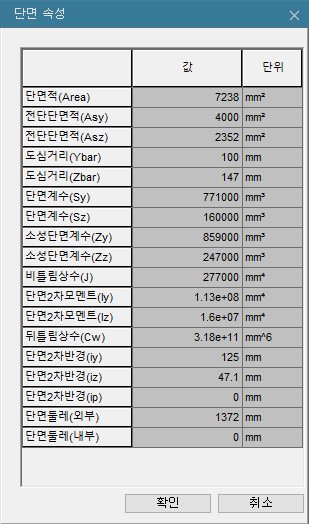

: 단면성질의 입력방법에 따라 DB에 저장된 단면성질 데이터
또는 단면주요치수에 의해 계산된 단면성질 데이터 테이블이 나타납니다.
단면 속성
: 복사할 열(Row)을 선택한 후 가새 단면을 복사합니다. (단면번호+1로 자동 설정됩니다.)
: 수정할 가새 단면을 선택한 후 클릭하여 수정합니다
: 삭제할 가새 단면을 선택한 후 단면을 삭제합니다.
현재 설정값을 초기값으로 설정
[부재단면] 리스트를 변경한 후 버튼을 클릭하면 향후 새로운 프로젝트의 작업을 수행할 때에도 현재 설정 상태를 적용할 수 있습니다. 자주 사용하는 부재단면을 입력하여 저장해 두면 편리합니다.
