기능
- 독립파일기초 단면을 추가, 수정합니다. [부재단면] 대화상자의 [독립파일기초] 탭을 표시합니다.
호출
메인 메뉴에서 [모델링] 탭 > [특성] 패널 > [부재단면] > [독립파일기초]
단축명령어 SR
입력

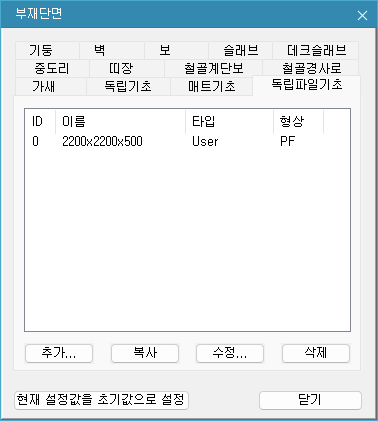

독립파일기초
ID : 단면번호
이름 : 단면이름 (입력내용이 없는 경우 단면의 크기로 자동 지정됩니다.)
타입 : 직접입력 (User)한 값인지 DB에 있는 값인지 확인할 수 있습니다.
형상 : 독립파일기초 단면의 형상을 확인할 수 있습니다.
PF : Pile Foundation
기능옵션 보기

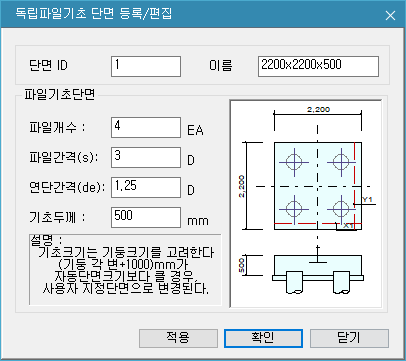

: 독립파일기초 단면을 추가할 경우 선택합니다. (단면번호+1로 자동 설정됩니다.)
단면 ID : 단면번호
이름 : 단면이름 (입력내용이 없는 경우 단면의 크기로 자동 지정됩니다.)
파일개수 : 파일 개수를 입력합니다.
파일간격 (s) : 파일간격을 입력합니다. (파일 직경에 대한 배수를 입력합니다.)
연단간격 (de) : 파일 연단 거리를 입력합니다. (파일 직경에 대한 배수를 입력합니다.)
기초두께 : 독립파일기초 두께 입력합니다.
입력란을 마우스로 클릭하면 우측에 쉽게 입력할 수 있는 대화상자가 나타납니다.
: 복사할 열(Row)을 선택한 후 독립파일기초 단면을 복사합니다. (단면번호+1로 자동 설정됩니다.)
: 수정할 독립파일기초 단면을 선택한 후 클릭하여 수정합니다
: 삭제할 독립파일기초 단면을 선택한 후 단면을 삭제합니다.
현재 설정값을 초기값으로 설정
[부재단면] 리스트를 변경한 후 버튼을 클릭하면 향후 새로운 프로젝트의 작업을 수행할 때에도 현재 설정 상태를 적용할 수 있습니다. 자주 사용하는 부재단면을 입력하여 저장해 두면 편리합니다.
