기능

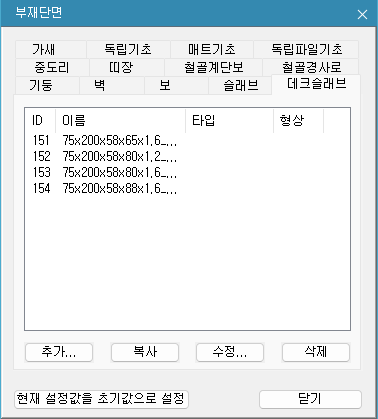

- 데크슬래브의 단면을 추가, 수정합니다. [부재단면] 대화상자의 [데크슬래브] 탭을 표시합니다.
호출
메인 메뉴에서 [모델링] 탭 > [특성] 패널 > [부재단면] > [데크슬래브]
단축명령어 SR
입력
데크슬래브
ID : 단면번호
이름 : 단면이름 (입력내용이 없는 경우 단면의 크기로 자동 지정됩니다.)

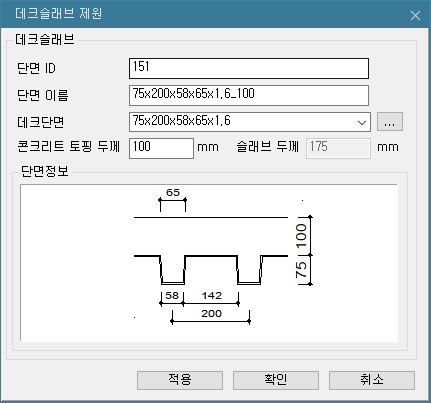

기능옵션 보기
: 데크슬래브 단면을 추가할 경우 선택합니다. (단면번호+1로 자동 설정됩니다.)
단면 ID : 단면번호
단면 이름 : 단면이름을 직접 입력할 때는 DB의 단면이름형식과 일치되어야 합니다.
(입력내용이 없는 경우 단면의 크기로 자동 지정됩니다.)
데크단면 : DB의 단면이름을 직접 입력하거나 를 클릭하여 단면목록표에서 원하는 단면을 선택합니다.

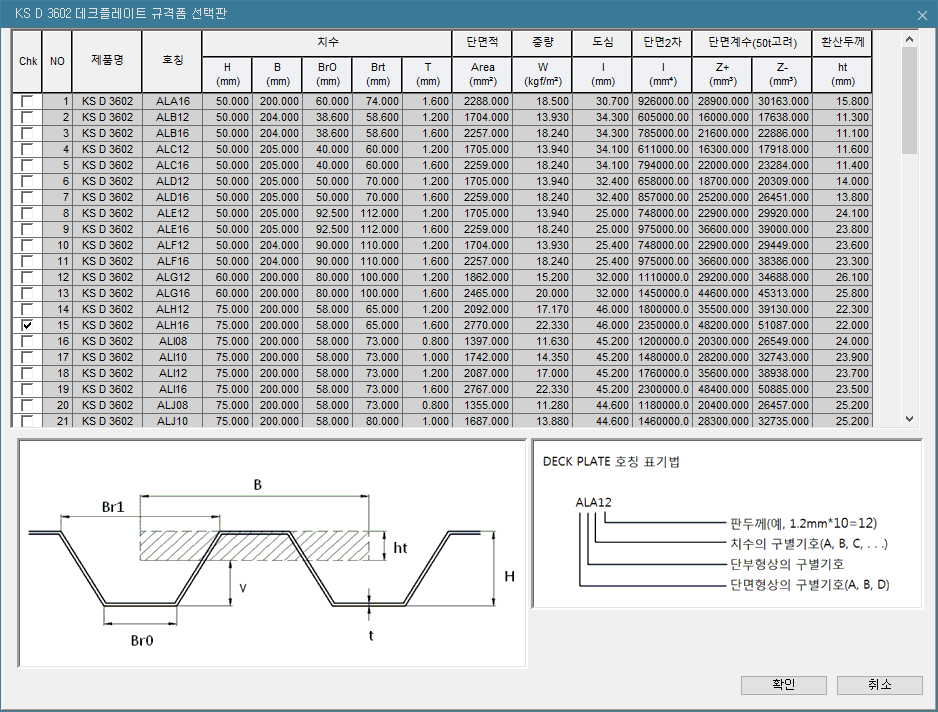

단면목록표
적용방법 : 적용하려고 하는 제품명을 한 후
버튼을 누르면 데크단면으로 적용됩니다.
콘크리트 토핑 두께 : 콘크리트 토핑의 두께를 입력합니다. 입력란에 mm 단위로 값을 입력할 수 있습니다.
슬래브 두께 : 데크슬래브 두께와 콘크리트 토핑 두께를 더한 값이 출력되며 수정이 불가능합니다.
: 복사할 열(Row)을 선택한 후 데크슬래브 단면을 복사합니다. (단면번호+1로 자동 설정됩니다.)
: 수정할 데크슬래브 단면을 선택한 후 클릭하여 수정합니다.
: 삭제할 데크슬래브 단면을 선택한 후 단면을 삭제합니다.
현재 설정값을 초기값으로 설정
[부재단면] 리스트를 변경한 후 버튼을 클릭하면 향후 새로운 프로젝트의 작업을 수행할 때에도 현재 설정 상태를 적용할 수 있습니다. 자주 사용하는 부재단면을 입력하여 저장해 두면 편리합니다.
