기능
- 부재별 재료, 단면크기, 베타각 등을 표시합니다. 부재의 재료 및 단면크기 수정이 가능합니다.
호출
메인 메뉴에서 [모델링] 탭 > [특성] 패널 > [테이블] > [부재정보 테이블]
입력
테이블 사용법을 참조하여 다음 데이터를 입력하거나 수정합니다.

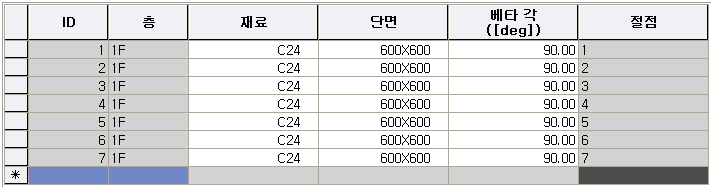

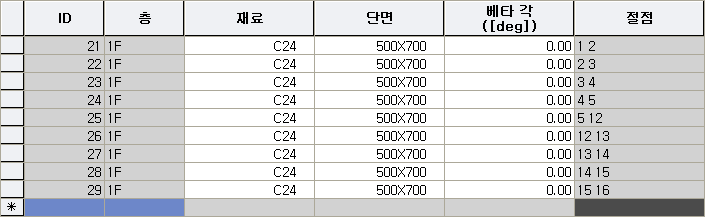

기둥
항목설명
ID : 부재번호
층 : 해당 부재가 위치해 있는 층
재료 : 표준 코드에 등록되어 있는 콘크리트 및 강재 종류
단면 : 기둥 단면에 등록되어 있는 단면이름
베타각 : 단면의 배치방향 지정
베타각은 부재정보 테이블, 또는 속성창 > 형상특성 > 베타 앵글 에서 수정이 가능합니다.

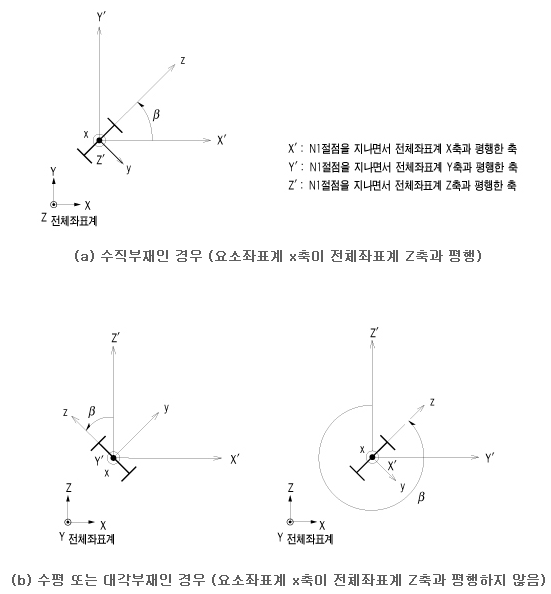

베타각 사용
절점 : 요소연결 절점번호

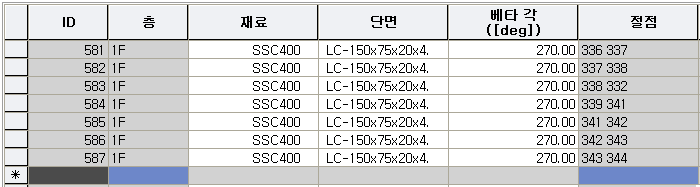

큰보
항목설명
ID : 부재번호
층 : 해당 부재가 위치해 있는 층
재료 : 표준 코드에 등록되어 있는 콘크리트 및 강재 종류
단면 : 보 단면에 등록되어 있는 단면이름
베타각 : 단면의 배치방향 지정
베타각은 부재정보 테이블, 또는 속성창 > 형상특성 > 베타 앵글 에서 수정이 가능합니다.
베타각 사용
절점 : 요소연결 절점번호
작은보
항목설명
ID : 부재번호
층 : 해당 부재가 위치해 있는 층
재료 : 표준 코드에 등록되어 있는 콘크리트 및 강재 종류
단면 : 보 단면에 등록되어 있는 단면이름
베타각 : 단면의 배치방향 지정
베타각은 부재정보 테이블, 또는 속성창 > 형상특성 > 베타 앵글 에서 수정이 가능합니다.
베타각 사용
절점 : 요소연결 절점번호

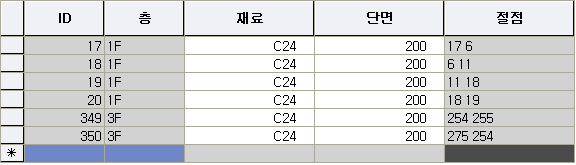

벽
항목설명
ID : 부재번호
층 : 해당 부재가 위치해 있는 층
재료 : 표준 코드에 등록되어 있는 콘크리트 및 강재 종류
단면 : 벽 단면에 등록되어 있는 단면이름
절점 : 요소연결 절점번호

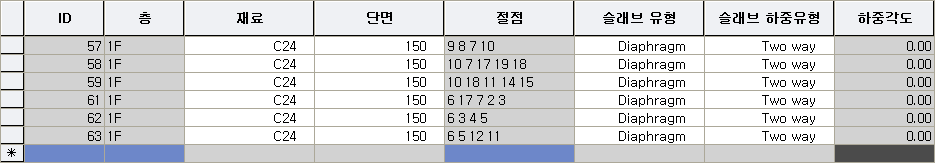

슬래브
항목설명
ID : 부재번호
층 : 해당 부재가 위치해 있는 층
재료 : 표준 코드에 등록되어 있는 콘크리트 및 강재 종류
단면 : 슬래브 단면에 등록되어 있는 단면이름
절점 : 요소연결 절점번호
슬래브 유형
* Diaphragm(기본값) : 슬래브가 모델링되어 있는 부분만 강막(Rigid Diaphragm) 고려.
즉, Opening을 제외하고 강막 고려
* Membrane : 바닥판에 반강접 Diaphragm을 적용하여 면내방향 강성 고려
* Plate : 바닥판에 반강접 Diaphragm을 적용하여 면내/면외방향 강성 고려
* Plate Bending : Diaphragm 슬래브에 수퍼요소의 면외 굽휨 강성 고려

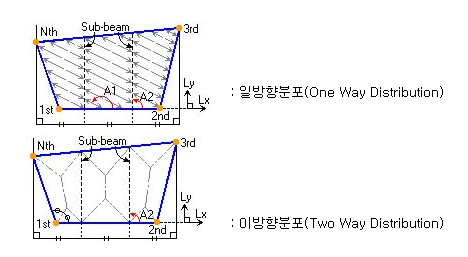

슬래브 하중유형 : 슬래브 하중유형 선택 ( 기본값 : Two way)
하중유형

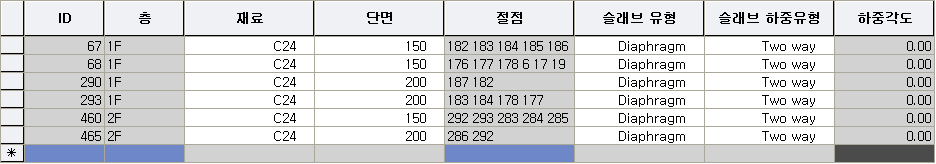

계단
항목설명
ID : 부재번호
층 : 해당 부재가 위치해 있는 층
재료 : 표준 코드에 등록되어 있는 콘크리트 및 강재 종류
단면 : 슬래브 단면에 등록되어 있는 단면이름
절점 : 요소연결 절점번호
슬래브 유형
* Diaphragm(기본값) : 슬래브가 모델링되어 있는 부분만 강막(Rigid Diaphragm) 고려.
즉, Opening을 제외하고 강막 고려
* Membrane : 바닥판에 반강접 Diaphragm을 적용하여 면내방향 강성 고려
* Plate : 바닥판에 반강접 Diaphragm을 적용하여 면내/면외방향 강성 고려
* Plate Bending : Diaphragm 슬래브에 수퍼요소의 면외 굽휨 강성 고려
슬래브 하중유형 : 슬래브 하중유형 선택 ( 기본값 : Two way)
하중유형

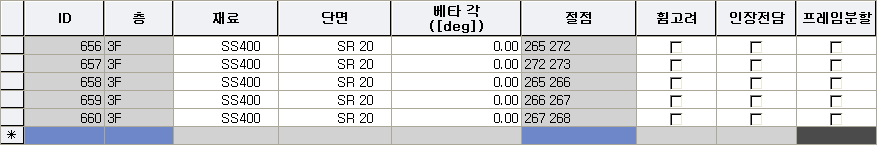

가새
항목설명
ID : 부재번호
층 : 해당 부재가 위치해 있는 층
재료 : 표준 코드에 등록되어 있는 콘크리트 및 강재 종류
단면 : 가새 단면에 등록되어 있는 단면이름
베타각 : 단면의 배치방향 지정
베타각은 부재정보 테이블, 또는 속성창 > 형상특성 > 베타 앵글에서 수정이 가능합니다.
베타각 사용
절점 : 요소연결 절점번호
인장전담 : 인장전담 요소인 경우 체크(기본값 : 트러스 요소)
가새요소 이용 및 주의사항
공간트러스, 케이블, 대각부재 등과 같이 부재의 축방향으로만 힘을 받는 부재나 접촉면이 모델링에 주로 사용됩니다. 예를 들어 트러스 요소는 축방향으로 압축 및 인장을 받을 수 있는 트러스 구조의 모델에 사용될 수 있으며, 인장전담요소는 처짐(sagging)을 무시할 수 있는 케이블 또는 대각부재중 세장비가 커서 압축력을 거의 전달할 수 없는 wind bracing 등과 같은 부재에 사용 될 수 있습니다.

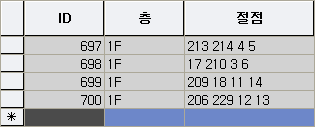

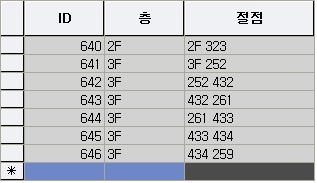

선
항목설명
ID : 부재번호
층 : 해당 부재가 위치해 있는 층
절점 : 요소연결 절점번호
슬래브 개구부
항목설명
ID : 부재번호
층 : 해당 부재가 위치해 있는 층
절점 : 요소연결 절점번호

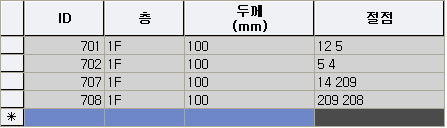

블록
항목설명
ID : 부재번호
층 : 해당 부재가 위치해 있는 층
두께 : 블록 두께, 두께는 속성창 > 형상특성 > 두께에서 수정이 가능합니다.
절점 : 요소연결 절점번호

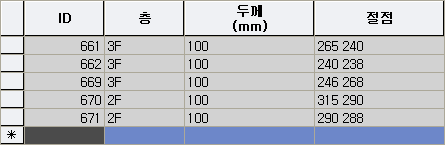

벽돌
항목설명
ID : 부재번호
층 : 해당 부재가 위치해 있는 층
두께 : 벽돌 두께, 두께는 속성창 > 형상특성 > 두께에서 수정이 가능합니다.
절점 : 요소연결 절점번호

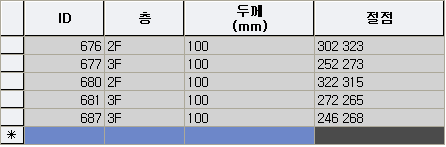

콘크리트 벽
항목설명
ID : 부재번호
층 : 해당 부재가 위치해 있는 층
두께 : 콘크리트벽 두께, 두께는 속성창 > 형상특성 > 두께에서 수정이 가능합니다.
절점 : 요소연결 절점번호

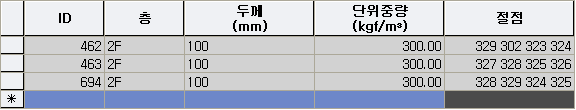

사용자벽
항목설명
ID : 부재번호
층 : 해당 부재가 위치해 있는 층
두께 : 사용자벽 두께, 두께는 속성창 > 형상특성 > 두께에서 수정이 가능합니다.
단위중량 : 사용자벽의 단위중량, 단위중량은 속성창 > 재료특성 > 단위중량에서 수정이 가능합니다.
절점 : 요소연결 절점번호

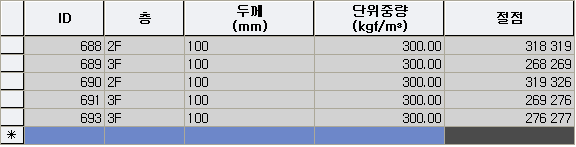

사용자슬래브
항목설명
ID : 부재번호
층 : 해당 부재가 위치해 있는 층
두께 : 사용자슬래브 두께, 두께는 속성창 > 형상특성 > 두께에서 수정이 가능합니다.
단위중량 : 사용자슬래브의 단위중량, 단위중량은 속성창 > 재료특성 > 단위중량에서 수정이 가능합니다.
절점 : 요소연결 절점번호
중도리
항목설명
ID : 부재번호
층 : 해당 부재가 위치해 있는 층
재료 : 표준 코드에 등록되어 있는 강재 종류
단면 : 중도리 단면에 등록되어 있는 단면이름
베타각 : 단면의 배치방향 지정
베타각은 부재정보 테이블, 또는 속성창 > 형상특성 > 베타 앵글에서 수정이 가능합니다.
베타각 사용
절점 : 요소연결 절점번호
띠장
항목설명
ID : 부재번호
층 : 해당 부재가 위치해 있는 층
재료 : 표준 코드에 등록되어 있는 강재 종류
단면 : 띠장 단면에 등록되어 있는 단면이름
베타각 : 단면의 배치방향 지정
베타각은 부재정보 테이블, 또는 속성창 > 형상특성 > 베타 앵글에서 수정이 가능합니다.
베타각 사용
절점 : 요소연결 절점번호
