기능
- 부재 그룹을 자동으로 생성하거나, 사용자가 직접 생성합니다.
호출
메인 메뉴에서 [모델링] 탭 > [특성] 패널 > [그룹핑] > [그룹생성]
단축명령어 GR
입력
단면 및 설계결과가 유사한 부재를 같은 그룹으로 이름을 명명하는 작업을 합니다.
최적의 단면 크기 또는 최적의 배근 설계결과를 만족시키기 위해서는 수많은 단면과 서로 다른 배근결과가 나올 수 있습니다.
따라서 후속작업(검토, 시공, 감리, 경제성 등)을 고려하여 단면 및 설계결과가 유사한 부재는 같은 그룹으로 이름을 명명하는 작업을 합니다.

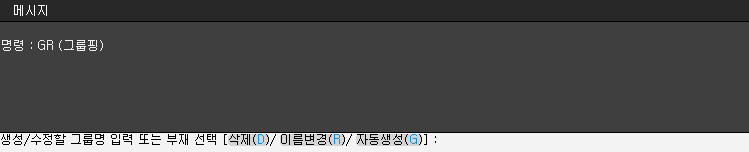

생성 또는 수정할 그룹명 입력 또는 부재 선택
그룹을 생성하거나 기존에 그룹핑된 부재의 그룹을 변경합니다.
- 그룹을 생성하는 경우 : 생성할 그룹 이름을 입력하고 그룹에 포함할 부재를 선택합니다.
선택한 부재가 기존에 다른 그룹으로 되어 있는 경우에는 새로 할당한 그룹으로 변경됩니다.
- 기존 그룹을 수정하는 경우 : 기존의 그룹 이름을 입력하면 해당 그룹에 소속된 부재들이 모두 선택되어 나타납니다. 작업창에서 그룹에 추가하거나 제외시킬 부재를 지정합니다.
부재를 추가하려는 경우 선택되지 않은 부재를 선택하여 포함시키고, 부재를 제외하려는 경우 선택되어 있는 부재를 선택하여 제외시킵니다. 부재를 추가하는 경우는 부재의 종류가 다른 경우 선택되지 않습니다. 예를 들어 기둥 그룹을 수정하는 경우 보나 슬래브 부재는 선택되지 않습니다. 또한 부재의 종류가 같더라도 단면의 ID 또는 두께 ID가 동일하지 않으면 부재가 추가되지 않습니다.
삭제 (D)
그룹의 이름을 삭제합니다.
삭제하고자 하는 그룹의 그룹명을 입력하면 그룹이 삭제됩니다.
그룹이 삭제된 부재는 다른 그룹으로 할당되지 않고 그룹명이 없는 상태가 됩니다.
이름변경 (R)
그룹 이름을 변경합니다.
이름을 변경하고자 하는 그룹명을 입력하고 변경할 그룹명을 입력합니다.
변경하고자 하는 그룹명이 이미 있는 경우 변경되지 않습니다.
자동생성 (G)
자동으로 그룹을 생성합니다.
프로그램에서 부재 단면크기, 부재력 등의 조건을 고려하여 정밀도 단계별로 그룹핑을 하게 됩니다.

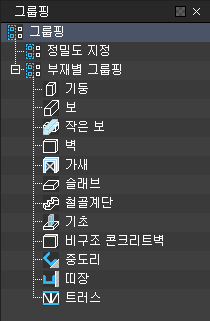

트리메뉴를 이용한 편집 방법
그룹이름 변경 : 변경 대상 그룹명을 더블 클릭 (그룹에 해당하는 부재가 선택됩니다.)
→ 변경하고자 하는 그룹명을 드래그 앤 드롭으로 작업창에 이동
그룹삭제 : 삭제하고자 하는 그룹명 선택 → delete 키
