機能
- 2 つの節点間の直線区間を等間隔または不等間隔に分割して、分割された位置に節点を生成します。
経路
メインメニュー： [節点/要素] タブ > [一般] グループ > [分割] > [節点分割]
入力

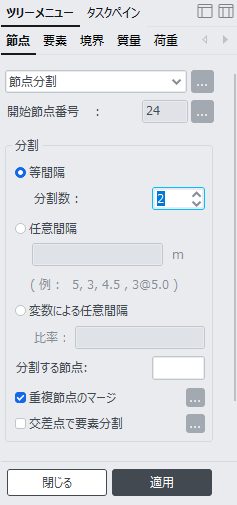

節点分割 ダイアログボックス
節点分割の右側 ボタンをクリック ： 節点テーブル表示
開始節点番号
分割して新規に生成する節点番号を入力するために使用します。この番号は今まで使用された節点番号 +1で自動設定され、この事項を修正する場合は、 ボタンをクリックして選択事項を変更するか、番号を直接入力します。
分割
等間隔：等間隔分割の場合に指定
分割数：分割個数(生成される節点数 +1)
任意間隔：任意間隔分割の場合に指定し、任意間隔分割距離の個数を入力します。
(例. 5, 3, 4.5, 3@5.0, 4 = 5, 3, 4.5, 5.0, 5.0, 5.0, 4)
変数による任意間隔：任意間隔比率を入力して分割する場合に指定し、任意間隔比率は分割しようとする2つの節点の間の距離に対する相対比率で入力します。
分割する節点
分割する2つの節点番号を順番に直接入力するか、節点番号入力欄を一度クリックしてから、作業画面上で希望する2つの節点をマウスカーソルで順番に選択します。
重複節点のマージ
新規生成される節点の位置に既存の節点がある場合、該当節点を統合して1つの節点にするのに使用され、節点を統合するかどうかを決定するマージ計算の許容誤差を修正する場合は ボタンをクリックします。
交差点で要素分割
新規生成される節点が既存の線要素(梁，トラス要素など)上に位置する場合、その位置で既存の線要素を分割するかどうかを指定するのに使用します。要素を分割するかどうかを決定する交差計算の許容誤差を修正する場合は、 ボタンをクリックします。
