要素マージ

機能

• 連続した 2 つ以上の線要素を 1 つに統合します。

経路

メインメニュー： [節点/要素] タブ > [一般] グループ > [マージ] > [要素マージ]

入力

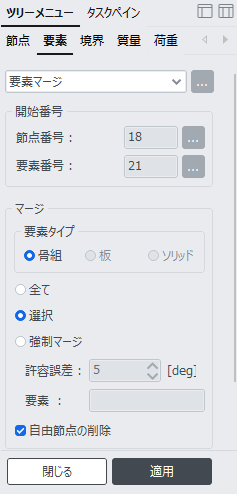

要素マージ ダイアログ ボックス

要素マージの右側 ボタンをクリック ： 要素テーブル表示

開始番号

節点番号

このコマンドでは使用されません。

要素番号

このコマンドでは使用されません。

マージ

要素タイプ：統合する要素の種類を指定します。

骨組：線要素(トラス, 梁要素 など)

要素マージ機能は線要素のみを対象とする。

全て

モデルに含まれるすべての線要素を対象とする場合

選択

選択された線要素のみを対象とする場合

強制マージ

同じ節点を共有するソートされていない 2 つの線要素は、強制的に 1 つの要素にマージされる可能性があります。

許容誤差：要素選択基準に対する角度許容誤差(基本値180度)

要素：2 つの線要素をマージするための要素番号を入力または選択します。

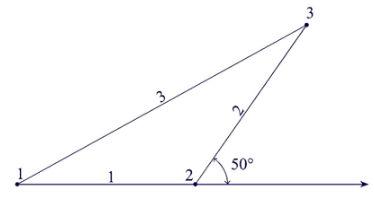

下図のように1番、2番の要素を3番の要素に強制併合するためには、許容誤差は50度より大きい値を入力し、要素入力欄に「1、2」を入力します。

自由節点の削除

線要素の統合後に要素と連結されなくなり、属性が入力されていない自由節点を削除します。

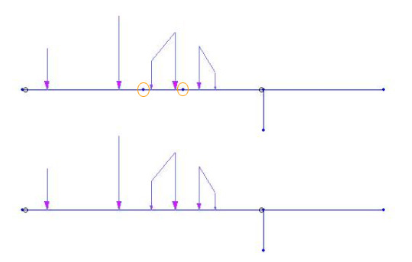

要素マージを実行すると、一直線に連結された 2つの線要素の連結節点で、その直線と交差する他の要素が連結されなければ、2つの線要素は一つに統合されます。材料、断面番号など属性が異なる要素は統合されず、荷重と境界条件は統合後にも同じように適用されます。
