機能
- 節点を削除します。
経路
メインメニュー： [節点/要素] タブ > [一般] グループ > [削除] > [節点削除]
入力

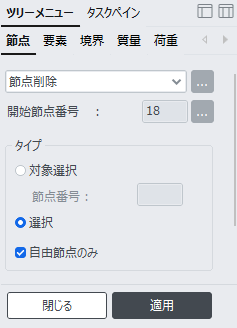

節点削除 ダイアログボックス
節点削除の右側
ボタンをクリック ： 節点テーブル表示
開始節点番号
このコマンドでは使用されません。
タイプ
削除する節点の選択方法を指定します。
対象節点
マウスカーソルで節点番号入力欄を一度クリックし、作業画面上で削除する節点を指定すると、 ボタンを押さなくとも削除されます。節点番号の入力欄に節点番号を直接入力することもできます。
選択
“選択” 機能を利用して削除する節点を選択し、 ボタンをクリックするか、またはキーボードで [Delete] キーを押します。
自由節点のみ
この機能が選択されていれば、対象節点に対して各種属性(節点荷重または境界条件など)が入力されてる場合や、要素が連結されている場合は削除されません。
節点を削除する機能は、コマンドの呼び出し方法によって異なるように作動する。キーボードの [Delete] キーをクリックする場合には、まず “選択” 機能で削除対象の節点を選択してから実行します。この場合には、対象節点とその節点に入力された各種属性(荷重，境界条件など)、そして当該節点と連結されたすべての要素が同時に削除されます。
