機能
Eurocode 3-1-3:06基準を使用する場合に有効化され、Uplight Cold Formed断面の有効断面性能を修正する際に使用します。
呼出
リボンメニュー：設計 > 冷間成形鋼設計 > 設計情報データ > 設計パラメータ > 有効断面属性の修正
入力
次のダイアログボックスを通じて入力します。

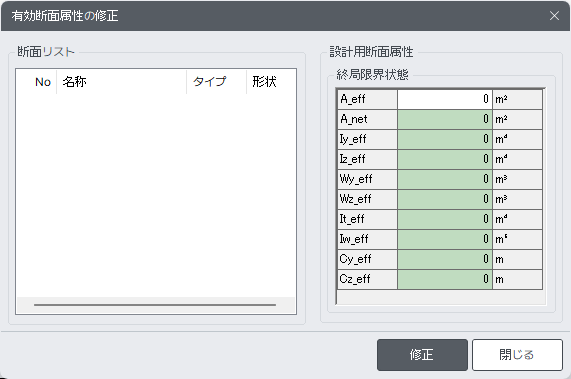

有効断面特性修正ダイアログボックス
断面リスト
リストにはUplight Cold Formed断面のみが表示され、Cold Formed Channel断面はプログラムが自動的に断面性能を算定するため、リストには表示されません。
設計用断面属性
Uplight冷間成形鋼断面の限界状態チェックに適用される有効断面性能を入力します。
A_eff: 有効断面積
A_net: 孔部を除いた有孔断面積
Iy_eff: 要素局所y方向に関する有効断面二次モーメント
Iz_eff: 要素局所z方向に関する有効断面二次モーメント
Wy_eff: 要素局所y方向に関する有効断面係数
Wz_eff: 要素局所z方向に関する有効断面係数
It_eff: 有効ねじり定数
Iw_eff: 有効ワーピング定数
Cy_eff: 断面の中立軸から要素局所(+ )y方向の最外縁繊維までの距離
Cz_eff: 断面の中立軸から要素局所(+ )z方向の最外縁繊維までの距離
