許容曲げ応力度の補正係数 (Cb)

機能

呼出

リボンメニュー：設計 > 冷間成形鋼設計 > 設計情報データ >  設計パラメータ >  許容曲げ応力度の補正係数 (Cb)

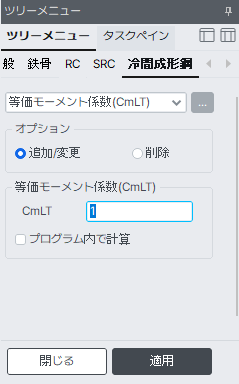

入力

モデル画面で、部材を先に選択した後、次の内容を入力します。

オプション

値を追加/変更または削除する機能を選択します。

追加/変更 : 新規入力した値は追加され、既に入力した値がある場合には、変更します。

削除 : 既に入力されている値を削除します。その場合には、値を入力する必要はありません。

許容曲げ応力度の補正係数

曲げモーメント分布による補正係数を入力します。

Cb : 補正係数[デフォルト = 1.0]

プログラム内で計算：この項目が選択された場合には、プログラム内部で自動計算した値を適用します。

　1.プログラム内で計算をチェックした場合の計算方法は以下をご参照ください。

　Cの計算方法

　　①　モーメント形状が の場合は下の式から計算して適用

　　②　最大モーメントが端部ではなくて1/4、2/4、3/4 支点で発生する場合は1.0を適用

　　③　片持ち梁は1.0を適用

　　例えば、

は②に該当するので1.0を適用　　　

は②ではなくて①に該当されるのでCを計算して適用

　　横補剛された場合はモーメント形状検討

　　横補剛した間隔の分布形式でC値を計算します。

　　例えば、下のように2個の梁と連結されている3個の要素を1個の部材で指定した場合は

　　I端と1/4位置検討時には1区間のモーメント分布形式を、M端の場合は2区間のモーメント分布形式を、3/4と

　　J端検討時には3区間のモーメント分布形式でC値を算出することになります。

　　ウェブ考慮

　　H形鋼断面を用いた柱梁部材の端部曲げ耐力にウェブ耐力を考慮するか、しないかを選択出来ます。適用部材の選択は

　　柱部材と梁部材を個別に選択出来ます。また、ここでの選択は部材の断面検定計算と保有水平耐力計算における部材の

　　耐力計算に共通で適用されます。

　2.補正係数(C)値をプログラム内部で自動計算する場合は、検定を行う部材の両端節点での部材の強軸(y軸)に対する
　　曲げモーメントから計算します。

 : 入力した値を選択された部材に適用します。

  : ダイアログボックスを閉じます。
