機能
部材の強軸（y軸）および弱軸（z軸）に対する非拘束長と、部材の強軸に対して曲げモーメントが作用する際の圧縮側フランジの横方向非拘束長を入力します。
この機能は、単一部材指定によって単一部材指定が指定されている場合、部材の強軸（y軸）および弱軸（z軸）に対する非拘束長が、部材の接続状態（接合状態、支持条件）を考慮してプログラムにより自動的に計算されます。
呼出
リボンメニュー：設計 > 鉄骨設計 > 設計情報データ > 設計パラメータ > 座屈長さ (L,Lb)
リボンメニュー：設計 > RC設計 > 設計情報データ > 設計パラメータ > 座屈長さ (L,Lb)
リボンメニュー：設計 > SRC設計 > 設計情報データ > 設計パラメータ > 座屈長さ (L,Lb)
リボンメニュー：設計 > 冷間成形鋼設計 > 設計情報データ > 設計パラメータ > 座屈長さ (L,Lb)

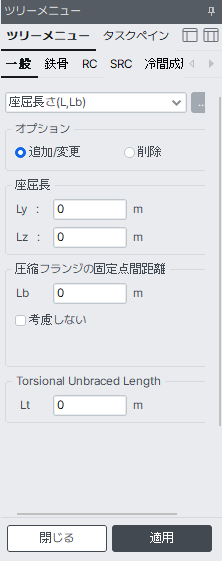

入力
モデル画面で部材を先に選択した後、次の内容を入力します。
オプション
値を追加/変更または削除する機能を選択します。
追加/変更：新規入力した値は追加され、
既に入力した値がある場合には、変更します。
削除：既に入力されている値を削除します。
その場合には、値を入力する必要はありません。
座屈長さ
部材の強軸及び弱軸に対する座屈長さを入力します。
Ly : 部材の強軸(y軸)に対する座屈長さ
Lz : 部材の弱軸(z軸)に対する座屈長さ
Ly及びLzに値が入力されない部材に対しては、梁要素(トラス要素)の節点の座標からプログラム内部で計算された部材長さをLy, Lzの値として適用します。
圧縮フランジの固定点間距離
Lb : 支点間距離[デフォルト = Lz]
Lbの値が入力されない部材に対しては、Lzの値をLbの値として適用します。
考慮しない :この項目が選択されれば、部材の強軸に対する許容曲げ応力度の算定時に、横座屈の影響を無視します。
鉄骨部材の設計規準のダイアログボックスで、横座屈を"考慮しない"を選択すれば、この項目が自動的に選択され、Lb=0と自動設定されます。鋼構造設計規準式5.1.(4)の圧縮フランジ支点間距離lbが考慮されません。("鉄骨部材の設計規準"を参照)
入力方法は、次の２つがあります。
<方法 1>
Ly, Lz, Lbの入力ボックスに、値を直接入力します。
<方法 2>
マウスでLy, Lz, Lbの入力ボックスをクリックした後、モデル画面で２点を指定すれば選択された２点間の直線距離を自動計算して入力します。
適用 : 入力した値を選択した部材に適用します。
閉じる : ダイアログボックスを閉じます。
1.同一の部材にLy, Lz, Lb値が重複して入力された場合は、その部材に対して最後に入力された値を適用します。
2.入力した座屈長さ及び横座屈長さは、要素番号の順序で整理されたデータテーブルで確認することができます。
またデータテーブル上でも追加/変更及び削除することができます。
データテーブルの呼び出し方法： 設計 > テーブル > 一般設計パラメータテーブル > 座屈長さ (L,Lb)
