機能
モデリング過程で1つの部材がいくつかの線要素（梁要素またはトラス要素）に分割される場合、このような要素を単一部材に指定して設計することができる機能です。1つの部材がいくつかの線要素に分割してモデリングされた場合、部材指定後に自動設計/強度検証を行うと分割された要素の数に関係なく単一部材に対する結果を出力することができます。
部材に指定された部材に対しては設計変数をプログラムで自動計算するように設定することができるので、本機能を用いると自動設計時の設計変数設定をより便利にすることができます。
呼出
リボンメニュー：設計 > 鉄骨設計 > 設計情報データ > 設計パラメータ > 単一部材指定
リボンメニュー：設計 > RC設計 > 設計情報データ > 設計パラメータ > 単一部材指定
リボンメニュー：設計 > SRC設計 > 設計情報データ > 設計パラメータ > 単一部材指定
リボンメニュー：設計 > 冷間成形鋼設計 > 設計情報データ > 設計パラメータ > 単一部材指定

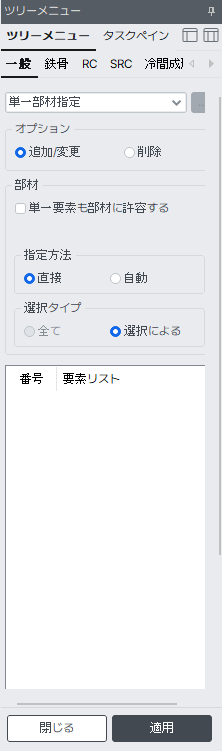

入力
オプション
追加/変更
単一部材に指定されていない場合は新規に追加して、既に指定されている場合は変更します。
削除 : 指定されている単一部材の指定を削除します。削除する場合にはモデルビューで選択するか要素リストウィンドウで選択します。
部材
単一要素も部材に許容する :
選択された要素が１つの要素である場合、要素リストウィンドウに表示させるかどうかを選択します。
指定方法
直接 : ユーザーが要素を直接選択して単一部材として指定します。
自動 : プログラムが自動で選択した要素を単一部材として指定します。
選択タイブ
すべて: すべての要素を選択します。
指定方法が自動の時だけアクティブになります。
選択による : ユーザーが単一部材に指定する要素を選択します。
適用 : 選択した要素を単一部材とします。
閉じる : 入力ダイアログボックスを閉じます。
1.複数の要素を単一部材に指定した場合、部材番号は部材を成す要素の中で節点連結方向のI 端にある要素番号が指定されて、その要素が部材の代表要素となります。部材の設計変数は、代表要素に入力した場合にのみ適用されます。
2.単一部材に指定する要素は材料、断面、β角度、要素座標軸の向き および 節点連結方向が同じである必要があります。
3.複数の要素で分割された部材を一つの部材で指定して、設計変数を自動計算する機能を適用すると、プログラム内部で部材の連結状態を考慮して設計変数-有効座屈長さ係数(K)、曲げモーメント係数(C)、座屈長さ(L、Lb)-を自動計算します。
4.設計変数のうち、有効座屈長さ係数(K)、曲げモーメント係数(C)、設計用曲げモーメントの割増係数(B1/δb,B2/δs)、設計用細長比の制限は代表要素に入力された値を適用します。
座屈長さ(Ly,Lz,Lb)は単一部材指定した要素郡全てに同じ値を設定してください。
5.柱とブレースの自動設計および強度検定時には i、j 節点の部材力のみ自動設計および強度検証を行います。
斜め階段を支持する対角部材や部材の間に荷重が作用して部材中間に曲げモーメントが大きい場合は、 i、j 節点だけではなく部材中の部材力も検討しなければなりません。従って、モーメントが最大である位置に節点を生成して要素を2つ以上に分割してそれぞれの要素をそれぞれの部材に付くらなければなりません。また、対角部材が単一部材であっても"単一要素も部材に許容する″オプションを用いると部材に指定することができますし、自動設計および強度検証時 i、M、j 支点の部材力を使用します。
6.単一部材指定で自動的に部材指定をする場合に以下の境界条件が含まれた場合、自動的に分割指定されます。
1. 支持条件
2. 節点バネ支持
3. 汎用バネ支持
4. 面分布バネ支持(節点バネ支持に変換されるので節点バネ支持と同様)
