機能
荷重ケースを長期と短期用に区分して、さらに短期荷重ケースの場合はX, Y方向に区分します。ここで、分類した長期/短期の荷重ケースは、後の断面算定時の要約結果に反映されて、要約設計では長期と短期の設計結果を区分して出力します。
1.この機能は、次の設計規準を選択時に活性化します。
日本設計規準(Steel : AIJ-ASD02、RC : AIJ-WSD99、SRC : AIJ-SRC01)、Eurocode 2、3、IS:800-1984
2.「荷重組合せ」の自動生成で日本設計規準(Steel : AIJ-ASD02、RC : AIJ-WSD99、SRC : AIJ-SRC01) 及び
ヨーロッパ規準(Eurocode 2、3)を選択して生成した組み合わせにより、長期/短期を区分して設計を行います。
3.“短期” に区分されている荷重ケースを荷重組合せで設定された組合わせ荷重ケースは短期設計されます。
呼出
リボンメニュー：設計 > 鉄骨設計 > 設計情報データ > 設計パラメータ > 短期/長期荷重ケース
リボンメニュー：設計 > RC設計 > 設計情報データ > 設計パラメータ > 短期/長期荷重ケース
リボンメニュー：設計 > SRC設計 > 設計情報データ > 設計パラメータ > 短期/長期荷重ケース
リボンメニュー：設計 > 冷間成形鋼設計 > 設計情報データ > 設計パラメータ > 短期/長期荷重ケース
入力

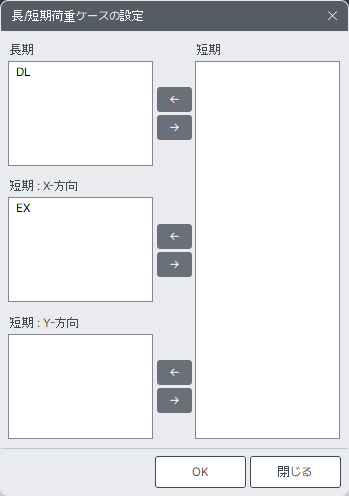

日本規準を選択すると、次のダイアログボックスが表示されます。
長期
長期の荷重ケースをリスト表示します。
荷重のタイプが固定荷重、積載荷重の場合、デフォルトで長期としてプログラム側が認識します。
タイプを変更したい場合は、
ボタンを利用して、長期の荷重ケースを短期に、若しくは短期の荷重ケースを長期に変更することができます。
短期 ： X-方向
短期のX方向に加わる荷重ケースを登録します。
荷重のタイプが固定荷重、積載荷重以外の場合、短期のリストボックスから該当する荷重ケースを選択して、 ボタンを利用して、リストボックスに追加します。
短期 ： Y -方向
短期のY方向に加わる荷重ケースを登録します。
荷重のタイプが固定荷重、積載荷重以外の場合、短期のリストボックスから該当する荷重ケースを選択して、 ボタンを利用して、リストボックスに追加します。
短期 ：
デフォルトで固定荷重、積載荷重以外のすべての荷重ケースが表示されます。
ここでの短期荷重ケースは雪荷重などのように水平荷重でない短期荷重を表します。
ここで登録された短期荷重ケースの設計結果は、断面算定の要約結果のShort欄に表示されます。
荷重タイプを変更したい場合は、 ボタンを利用します。
