機能
構造物の横拘束の有無の選択 : 長柱である圧縮部材は、一般に圧縮部材の曲げモーメントを拡大する方法により、その長柱効果を設計に考慮する。このときの圧縮部材の拡大曲げモーメントは、構造物の横拘束の有無によって算定方法が異なる。
本ダイアログでは、圧縮部材の拡大曲げモーメントを計算するために、構造物の横拘束の有無を選択する。
設計平面（次元）の選択 : 構造物の3軸方向で発生するすべての部材力を考慮して設計するか、または特定の平面で発生した部材力のみを考慮して設計を行うかを選択する。
有効座屈長さ係数の自動計算の選択 : 自動計算を選択した場合、内蔵されたアルゴリズムにより、プログラムが部材の有効座屈長さを自動的に計算する。
呼出
リボンメニュー：設計 > 鉄骨設計 > 設計情報データ > 設計パラメータ > 骨組形式の設定
リボンメニュー：設計 > RC設計 > 設計情報データ > 設計パラメータ > 骨組形式の設定
リボンメニュー：設計 > SRC設計 > 設計情報データ > 設計パラメータ > 骨組形式の設定
リボンメニュー：設計 > 冷間成形鋼設計 > 設計情報データ > 設計パラメータ > 骨組形式の設定
入力
次のダイアログボックスで入力します。

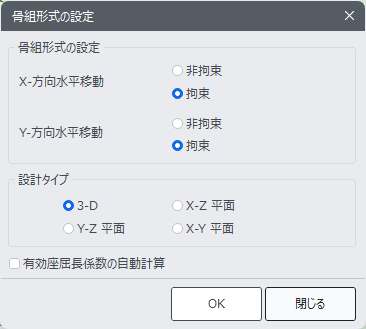

骨組形式の指定ダイアログボックス
骨組形式の指定
構造物の骨組形式を指定します。
X-方向の水平移動 : 全体座標系のX軸方向の水平移動に対する骨組形式について非拘束の骨組(Unbraced)または拘束された骨組(Braced)から、１つを選択します。
Y-方向の水平移動: 全体座標系のY軸方向の水平移動に対する骨組形式について非拘束の骨組(Unbraced)または拘束された骨組(Braced)から、１つを選択します。
設計タイプ
すべての部材の設計を行うか、部分的に設計を行うかの指定をします。特定の平面が選択されると、その平面に平行に配置されている部材だけを設計対象とします。
3-D : 3次元、すべての部材に対して設計を行います。
X-Z平面 : 全体座標系X - Z平面内の部材だけに対して設計を行います。
Y-Z平面 : 全体座標系Y - Z平面内の部材だけに対して設計を行います。
X-Y平面 : 全体座標系X - Y平面内の部材だけに対して設計を行います。
この機能は、長手方向に連続する構造物を2Dで解析・設計する場合に使用する。
この機能は、特定の平面を指定して設計を行う場合、選択された平面以外の設計変数および設計部材力は制限される。
有効座屈長さ係数の自動計算
「有効座屈長さ係数の自動計算」を考慮した場合、柱は端部節点で接続された梁および柱部材の相対剛性を考慮してK値を自動計算する。また、壁体はその長手方向および「フレームの定義」における骨組の横拘束の有無に応じて、水平移動拘束の場合は0.8、Swayの場合は2.0を一律に適用する。

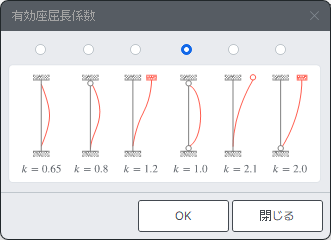

部材別に設計設計情報データ > 設計パラメータ >有効座屈長係数で設定することが出来ます。
OK ：入力した選択項目を適用して、ダイアログボックスを閉じます。
閉じる ：入力した選択項目を適用しないで、ダイアログボックスを閉じます。
