機能

解析モデルの作成時に入力した鉄骨材料に対して、材料データの一部を修正または入力した材料データを他の材料データに変更する場合に使用します。

呼出

リボンメニュー：設計 > 鉄骨設計 > 設計情報データ > 鉄骨材料の修正

入力

次のようなダイアログで入力します。

解析モデルに入力された鉄骨材料の中で、種別, Es, Ws, Fy1, Fy2などに値が入力されていない場合には、次の値を適用します。

種別= SN400

Es= 205000 N/mm2

Ws= 7850 kgf/m3

Fy1= 235 N/mm2

Fy2= 215 kgf/mm2

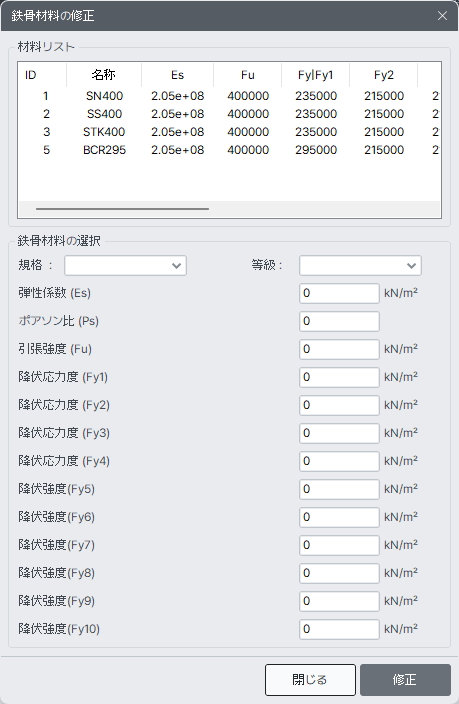

鉄骨材料の修正ダイアログボックス

材料リスト

解析モデルの作成時に入力した鉄骨の材料リストが表示され、修正及び変更する材料をマウスで選択します。

鉄骨材料の選択

選択された鉄骨材料の材料データが表示され、材料データを修正することができます。

材料データの修正は、プログラムに内蔵されているデータベースを利用する方法と、ユーザーが直接入力する方法があります。

データベースを利用する方法

材料の規格と種別をマウスで選択します。

ユーザーが直接入力する方法

規格の入力ボックスから'None'を選択し、名称の入力ボックスに材料名を入力します。

以上を入力すると、材料データを入力する入力ボックスがアクティブになり、各項目に対して値を入力します。

鉄骨材料の規格リストには、None及び ASTM(S),JIS(S),DIN(S),BS(S),EN(S),KS(S), KS-Civil(S)があります。

弾性係数(Es) : 鉄骨材料の弾性係数

ポアソン比(Ps) : 鉄骨材料のポアソン比

引張強度(Fu) : 鉄骨材料の引張強度

降伏応力度 [t <= 40mm](Fy1)：板厚が40mm以下の鉄骨に対する降伏応力度

降伏応力度 [t > 40mm](Fy2)：板厚が40mmを超える鉄骨に対する降伏応力度

Fy1, Fy2は鉄骨材料の降伏応力度を意味し、鉄骨検定時の各応力度成分(圧縮、引張、曲げ、せん断)に対する許容応力度の計算に使用します。

Fy1、Fy2、Fy3、Fy4の値の適用は、鉄骨断面の最大の板厚を基準に判断します。

例えば、フランジ厚さが42mmで、ウェブ厚さが20mmのH形鋼の場合、最大の板厚は42mmなのでFy2の値を許容応力度の計算に使用します。

詳細

(1) JIS(S)

- Es = 205000 N/mm2

- Fy (N/mm2)

種別	Fy1	Fy2
SN400	235.	215.
SNR400	235.	215.
STKN400	235.	215.
SN490	325.	295.
SNR490	325.	295.
STKN490	325.	295.
SS400	235.	215.
STK400	235.	215.
STKR400	235.	215.
SSC400	235.	215.
SWH400	235.	215.
SS490	275.	255.
SS540	370.	370.
SM400	235.	215.
SMA400	235.	215.
SM400-TMC	235.	235.
SM490	325.	295.
SM490Y	325.	295.
SMA490	325.	295.
STK490	325.	295.
STKR490	325.	295.
SM490-TMC	325.	325.
SM520	355.	335. 325. ( f>75mm)
SM520-TMC	355.	355..
SM570	400.	400.

- Fy 適用のための厚さ制限値(mm)

種別	Fy1	Fy2
すべてSeries	40.0	100.0

※厚さ100mmを超える場合は、適用外となります。（降伏応力度はゼロ）

(2) ASTM(S)

- Es = 29000 kips/in2

- Fy (kips/in2)

種別	Fy
A36	36.
A53	35.
A242-40	40.
A242-42	42.
A242-46	46.
A242-50	50.
A441-40	40.
A441-42	42.
A441-46	46.
A441-50	50.
A500-33	33.
A500-39	39.
A500-42	42.
A500-46	46.
A500-50	50.
A501	36.
A514-90	90.
A514-100	100.
A529-42	42.
A529-50	50.
A570-40	40.
A570-42	42.
A572-42	42.
A572-50	50.
A572-60	60.
A572-65	65.
A588-40	40.
A588-42	42.
A588-46	46.
A588-50	50.
A606-45	45.
A606-50	50.
A607-45	45.
A607-50	50.
A607-55	55.
A607-60	60.
A607-65	65.
A607-70	70.
A618-50	50.
A852	70.

(3) KS(S)

- Es = 2100 tonf/cm2

- Fy (tonf/cm2)

種別	Fy1	Fy2
SS41	2.4	2.2
SPS41	2.4	2.2
SPSR41	2.4	2.2
SS50	2.8	2.6
SS55	3.8	3.8
SS400	2.4	2.2
SPS400	2.4	2.2
SPSR400	2.4	2.2
SS490	2.8	2.6
SS540	3.8	3.8
SWS41	2.4	2.2
SWS50	3.3	3.0
SWS50Y	3.3	3.0
SPS50	3.3	3.0
SPSR50	3.3	3.0
SWS53	3.6	3.4
SWS58	4.1	4.1
SWS400	2.4	2.2
SWS490	3.3	3.0
SWS490Y	3.3	3.0
SWS490TMC	3.3	3.3
SWS520	3.6	3.4
SWS520TMC	3.6	3.6
SWS570	4.1	4.1
SWS520(LSD)	3.6	3.3
SWS570(LSD)	4.3	4.3
SM400	2.4	2.2
SMA400	2.4	2.2
SM490	3.3	3.0
SM490Y	3.3	3.0
SMA490	3.3	3.0
SCW490-CF	3.3	3.0
SPS490	3.3	3.0
SPSR490	3.3	3.0
SM490TMC	3.3	3.3
SM520	3.6	3.4
SM520TMC	3.6	3.6
SM570	4.1	4.1
SM520(LSD)	3.6	3.3
SM570(LSD)	4.3	4.3
SMA41	2.4	2.2
SMA50	3.3	3.0
SMA58	4.1	4.1
SSC400	2.4	2.4
ZSS400	3.0	3.0

- Fy 適用のための厚さ制限値(mm)

種別	Fy1	Fy2
490-CF	8.0	60.0
490TMC	40.0	80.0
その他	40.0	100.0

(4) KS-Civil(S)

- Es = 2100 tonf/cm2

- Fy (tonf/cm2)

種別	Fy1	Fy2	Fy3
SS41	2.4	2.2	2.2
SPS41	2.4	2.2	2.2
SPS50	3.2	3.0	3.0
SS400	2.4	2.2	2.2
SPS400	2.4	2.2	2.2
SPS490	3.2	3.0	3.0
SWS41	2.5	2.4	2.2
SWS50	3.3	3.2	3.0
SWS50Y	3.7	3.6	3.4
SWS53	3.7	3.6	3.4
SWS58	4.7	4.6	4.4
SWS400	2.5	2.4	2.2
SWS490	3.3	3.2	3.0
SWS490Y	3.7	3.6	3.4
SWS520	3.7	3.6	3.4
SWS570	4.7	4.6	4.4
SM400	2.4	2.2	2.2
SM490	3.2	3.0	3.0
SM490Y	3.6	3.4	3.3
SM520	3.6	3.4	3.3
SM570	4.6	4.4	4.3
SMA41	2.4	2.2	2.2
SMA50	3.6	3.4	3.3
SMA58	4.6	4.4	4.3
SMA400	2.4	2.2	2.2
SMA490	3.6	3.4	3.3
SMA570	4.6	4.4	4.3

- Fy 適用のための厚さ制限値(mm)

種別	Fy1	Fy2	Fy3
SS, SM Series	40.0	75.0	100.0
その他	16.0	40.0	40.0 以上

(5) DIN(S)

- Es = 210000 N/mm2

- Fy (N/mm2)

種別	Fy1	Fy2
St37-2	240.	215.
USt37-2	240.	215.
RSt37-2	240.	215.
St52-3	360.	325.
StE355	360.	325.
WStE355	360.	325.
TStE355	360.	325.
EStE355	360.	325.
GS-52	260.	260.
GS-20Mn5	260.	260.
C35N	300.	270.

- Fy 適用のための厚さ制限値(mm)

種別	Fy1	Fy2
GS Series	100.0	-
C35N	16.0	80.0
その他	40.0	80.0

(6) BS(S)

- Es = 205000 N/mm2

- Fy (N/mm2)

種別	Fy1	Fy2	Fy3	Fy4
43A	275.	265.	255.	245.
43B	275.	265.	255.	245.
43B(T)	275.	265.	255.	245.
43C	275.	265.	255.	245.
43D	275.	265.	255.	245.
43DD	275.	265.	255.	245.
43E	275.	265.	255.	245.
43EE	275.	265.	255.	245.
50A	355.	345.	340.	325.
50B	355.	345.	340.	325.
50B(T)	355.	345.	340.	325.
50C	355.	345.	340.	325.
50D	355.	345.	340.	325.
50DD	355.	345.	340.	325.
50E	355.	345.	340.	325.
50EE	355.	345.	340.	325.
50F	355.	345.	340.	325.
55C	450.	430.	415.	400.
55EE	450.	430.	415.	400.
55F	450.	430.	415.	400.
WR50A	355.	355.	355.	355.
WR50B	355.	355.	355.	355.
WR50C	355.	355.	355.	355.

- Fy 適用のための厚さ制限値(mm)

種別	Fy1	Fy2	Fy3	Fy4
43,50 Series	16.0	40.0	63.0	100.0
55 Series	16.0	25.0	40.0	63.0

(7) EN(S)

- Es = 210000 N/mm2

- Fy (N/mm2)

種別	Fy1	Fy2
S235	235.	215.
S275	275.	255.
S355	355.	335.
S420	420.	390.
S460	460.	430.
Fe360	235.	215.
Fe430	275.	255.
Fe510	355.	335.
FeE275	275.	255.
FeE355	355.	335.
S420M	420.	390.
S460M	460.	430.

- Fy 適用のための厚さ制限値(mm)

種別	Fy1	Fy2
すべてSeries	40.0	100.0

規格の入力ボックスで'None'を選択すれば、ユーザーが定義した任意の材料に対して設計を行うことができます。
