機能
鉄骨部材の設計時に適用する設計規準、及び設計する構造物に存在する水平部材(梁またはガーダ)に対して、
横座屈の考慮の可否を選択するのに使用します。
呼出
リボンメニュー：設計 > 鉄骨設計 > 設計情報データ > 設計規準オプション
入力
次のようなダイアログで入力します。

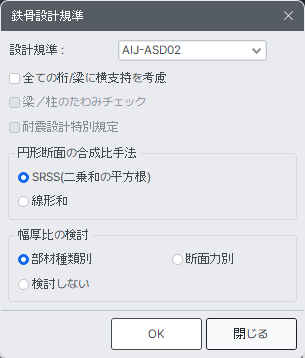

鉄骨設計規準ダイアログボックス
設計規準
鉄骨部材用の設計規準[デフォルト = AIJ-ASD02]
適用可能な鉄骨部材用の設計規準は次の通りです。（*はオプション設計規準です）
- 日本建築学会の鋼構造設計規準(AIＪ-ASＤ02)
- アメリカ鋼構造協会の荷重抵抗係数設計法(AISC(15th)-LRFD16)*
- アメリカ鋼構造協会の許容応力設計法(AISC(15th)-ASD16)*
- アメリカ鋼構造協会の荷重抵抗係数設計法(AISC(14th)-LRFD10)*
- アメリカ鋼構造協会の許容応力設計法(AISC(14th)-ASD10)*
- アメリカ鋼構造協会の荷重抵抗係数設計法(AISC(13th)-LRFD05)
- アメリカ鋼構造協会の許容応力設計法(AISC(13th)-ASD05)
- アメリカ鋼構造協会の荷重抵抗係数設計法(AISC-LRFD93/2K)
- アメリカ鋼構造協会の許容応力設計法(AISC-ASD89)
- イギリスの鋼構造限界状態設計規準(BS5950-90)
- ヨーロッパの鋼構造限界状態設計規準(Eurocode 3:05)*
- ヨーロッパの鋼構造限界状態設計規準(Eurocode 3)*
- カナダの鋼構造限界状態設計規準(CSA-S16-01)
- 中国の国家標準鋼構造設計基準(GB50017-03)
- 中国の国家標準鋼構造設計基準(GBJ17-88)
- 韓国鋼構造学会の建築物鋼構造設計基準(KDS 41 31:2019)*
- 韓国鋼構造学会の限界状態設計規準(KSSC-LSD16)*
- 韓国鋼構造学会の限界状態設計規準(KSSC-LSD09)*
- 韓国鋼構造学会の鋼構造計算規準(KSSC-ASD03)*
- 大韓建築学会の鋼構造限界状態設計規準(AIK-LSD97)
- 大韓土木学会の道路橋示方書:鋼橋許容応力設計法(KSCE-ASD96)
- 大韓建築学会の鋼構造計算規準(AIK-ASD83)
- インドの国家標準鋼構造設計基準(IS:800-2007)*
- インドの国家標準鋼構造設計基準(IS:800-1984)*
- 台湾の鉄骨設計基準(TWN-ASD96)*
- 台湾の鉄骨設計基準(TWN-LSD96)*
- 台湾の鉄骨設計基準(TWN-ASD90)*
- 台湾の鉄骨設計基準(TWN-LSD90)*
全ての桁/梁に横支持を考慮
設計対象構造物に含まれている水平部材（梁またはガーダー）の横支持をするかどうかの選択(Note 2を参照)
幅厚さ比の検討
1.部材種類別 ：部材のタイプ別に幅厚比の制限値を検討
[幅厚比の算定]
梁 – 曲げ部材用の幅・厚さ判定式を適用
使用者が部材タイプを 梁に指定するか、または水平な部材の場合
柱 - 圧縮部材用の幅・厚さ判定式を適用
使用者が部材タイプを柱に指定するか、または垂直な部材の場合
ブレース - 圧縮部材用の幅・厚さ判定式を適用
使用者が部材タイプを ブレースに指定するか、または斜めの部材の場合
2.断面力別 (部材力別に幅厚比の制限値を検討)
[幅厚比の算定]
圧縮力が存在する部材 - 圧縮部材用の幅・厚さ判定式を適用
引張力が存在する部材
a. 純粋引張力 : 幅・厚さ比の検討は行わない
b. 引張力 + 曲げ : 引張力による引張応力と曲げによる圧縮応力を比較
- 引張応力が大きい場合 - 幅・厚さ比の検討は行わない
- 圧縮応力が大きい場合 - 曲げ部材用の幅・厚さ判定式を適用
曲げモーメントのみが存在する部材 - 曲げ部材用の幅・厚さ判定式を適用
3.検討しない - 幅厚比を検討しない
内震設計の特別規定を適用
内震設計の特別規定の指定有無を選択（GBJ17-88を選択した場合に有効化）

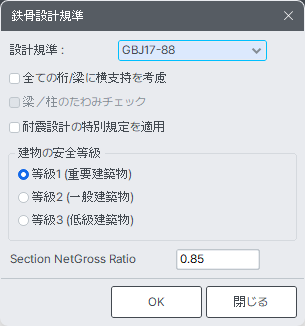

鉄骨設計規準ダイアログボックス
内震設計の特別規定を適用を選択した場合
抗震等級の選択
Intensity 9 : 9度
Intensity 8 : 8度
Intensity 7 : 7度
Intensity 6 : 6度
「内震設計の特別規定を適用」を選択していない場合
部材安全等級の選択
等級1（重要建築物）：安全1等級（1.1）
等級2（一般建築物）：安全2等級（1.0）
等級3（低級建築物）：安全3等級（0.9）
地下部材に対して地下用荷重組合タイプを使用
KDS 41 30 : 2018 に基づいて検討する場合、 地盤面以下の部材には、地下構造物検討用の荷重組合（U.G.Strength／Stress、U.G.Serviceability、U.G.Special）が考慮されます。
鉄骨ガーダ(Girder)及び梁(Beam)の上部圧縮側フランジが、コンクリートスラブにスタッドなどで連結された場合には、部材全体が横支持されると見なすことができます。この項目が選択されれば、"座屈長さ(L,Lb)" のダイアログにあるLbに対する入力ボックスが非アクティブになり、Lb = 0としてすべての部材に適用されます。("座屈長さ(L,Lb)..."を参照)
鉄骨部材設計時の入力変数の設計規準別の使用可否は次の通りです。
