概要
<デッキスラブ>の方向を指定します。このメニューの他にも属性ツリーやテーブルから編集で
きます。
実行方法

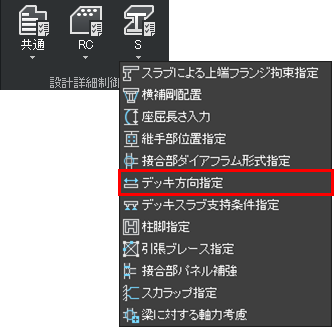

リボンメニュー：設計条件 > 設計詳細制御 > S >デッキ方向指定

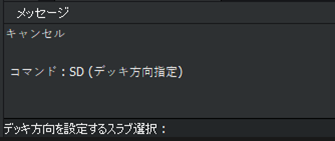

コマンド：SD
詳細説明
操作方法
■ デッキ方向を設定するスラブ選択
3Dビュー上でデッキスラブを選択します。
■ 角度入力
グローバルX軸からの角度(度)を入力します。
■ X方向
角度をグローバルX軸と平行にします。
■ Y方向
角度をグローバルY軸と平行にします。
■ 長辺
角度をスラブの長辺方向にします。
■ 短辺
角度をスラブの短辺方向にします。
■ 二点選択
角度を任意の二点の方向にします。
