概要
接合部パネルに補強プレートを考慮する場合はこのメニューから節点ごとに指定します。
実行方法

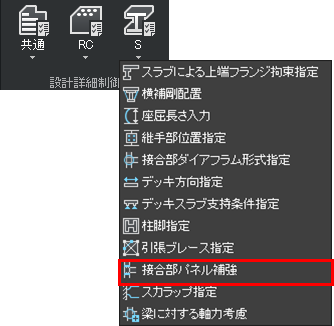

リボンメニュー：設計条件 > 設計詳細制御 > S > 接合部パネル補強
コマンド：RC
詳細説明
操作方法
■ 接合部パネルを補強する節点を選択
補強パネルの厚さ(mm)入力
補強パネルの厚さを数値入力します。例：9
補強パネルの材質入力
材質を構造材料の名前で入力します。例：SN400B
母材に一致(S)
柱の構造材料を補強パネルの材質として採用します。
■ 解除(R)
接合部パネルの指定を解除する節点を3Dビュー上で選択します。
